トップ製品紹介 >RS232C外付け型データ/FAXモデム MR560E5

MR560E5

外付け型データ/FAXモデム

品名 型番 価格
MR560E5 MR560E5 販売終了

よくある質問はこちら>>

オンラインマニュアル
参考情報:USB→RS-232C変換アダプタをお使いの方(手動セットアップ手順)

Windows 8 セットアップ手順

MR560E5の特長

RS232C外付けアナログモデム MR560E5 には以下の特長があります。

データ/FAX通信を容易に実現データ/FAX通信を容易に実現

一般公衆回線(アナログ回線)を利用し、データ通信/FAX通信を容易に実現します。

リモートアクセス用、PC-FAX用モデムリモートアクセス用、PC-FAX用モデム

リモートアクセス用モデム、PC-FAX用モデムとして利用可能です。

ITU-T V.90 56Kbps/G3 FAX 14.4KbpsITU-T V.90 56Kbps/G3 FAX 14.4Kbps

ITU-T V.90 56Kbps/G3 FAX 14.4Kbpsに対応しています。
接続先の通信方式に合わせて自動的に接続します。

PnPPnP

Plug&Playに対応していますので、セットアップも簡単に行えます。

RoHSRoHS

「電気電子機器における特定有害物質の使用を制限するための指令(Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment)」に準拠しています。



対応OS

 ■Windows 7(※1、※2)
 ■Windows Vista(※1)
 ■Windows Server 2008(※1、※2)
 ■Windows Server 2003(※1)
 ■Windows XP(※1)
 ■Windows 2000
 ■Windows Me
 ■Windows 98
 ※1: 64ビット版 Windowsでは動作しません。
 ※2: 付属のマニュアルにはこれらのOSでのセットアップ方法は記載していません。
セットアップ方法について こちら の手順7から参照して下さい。
(Windows Server 2008をご利用の場合は、上記のWindows Vista編を参考にして下さい。)

付属品

 ■専用電源アダプター
 ■シリアル(RS-232C)ケーブル
 ■モジュラーケーブル
 ■クイックスタートガイド
 ■CD-ROM(Windows用ドライバ&ユーザーズマニュアル)
 ■保証書
 ※ 通信ソフトやFAXソフトは添付しておりません。別途ご用意下さい。

NCU仕様

項目名 仕様
収容回線数 1回線
適用回線 電話回線
NCU形式 AA
ダイヤル形式 ダイヤルパルス式(10/20pps)、プッシュ式(トーン式)
NCU 制御コマンド ATコマンド準拠
FAX制御コマンド EIA-578 拡張ATコマンド(Class1)
回線モニタ モニタランプ、内蔵スピーカー

データ通信仕様

項目名 仕様
通信方式 全二重
同期方式 調歩同期式(非同期式)
通信速度(DCE) 受信 56000/54667/53333/52000/50667/49333/48000/46667/45333/44000/
42667/41333/40000/38667/37333/36000/34667/33600/33333/32000/
31200/30667/29333/28800/28000/26400/24000/21600/19200/16800/
14400/12000/9600/7200/4800/2400/1200/300bps
送信 33600/31200/28800/26400/24000/21600/19200/16800/14400/12000/
9600/7200/4800/2400/1200/300bps
端末速度(DTE) 各モード自動認識
115200/57600/38400/19200/9600/4800/2400/1200/300bps
DTEインターフェース RS-232C準拠
通信規格 ITU-T V.90/V.34/V.32bis/V.32/V.22bis/V.22/V.21
送信レベル -10〜-16dBm (工場出荷値は-16dBm以下)
受信レベル -43dBm以上
エラー訂正機能 ITU-T V.42(LAPM)、MNPクラス4
データ圧縮機能 ITU-T V.44/V.42bis、MNPクラス5
動作モード ORG/ANS
フロー制御 RTS/CTS、XON/XOFF

FAX通信仕様

項目名 仕様
通信方式 半二重
同期方式 調歩同期式(非同期式)
通信速度 14400/12000/9600/7200/4800/2400/1200/300bps (G3)
端末速度 ITU-T V.17/V.29/V.27ter/V.21ch2


一般仕様

項目名 仕様
電源 外部電源(専用ACアダプター)
入力:AC100V 50/60Hz  出力:AC9V 1000mA
最大消費電力 最大 約3W
環境条件 温度:0〜40℃ 湿度:25〜85%(結露なきこと)
寸法 154(W)×111(D)×32(H)mm
重量 約225g
認証番号 A07-0357001

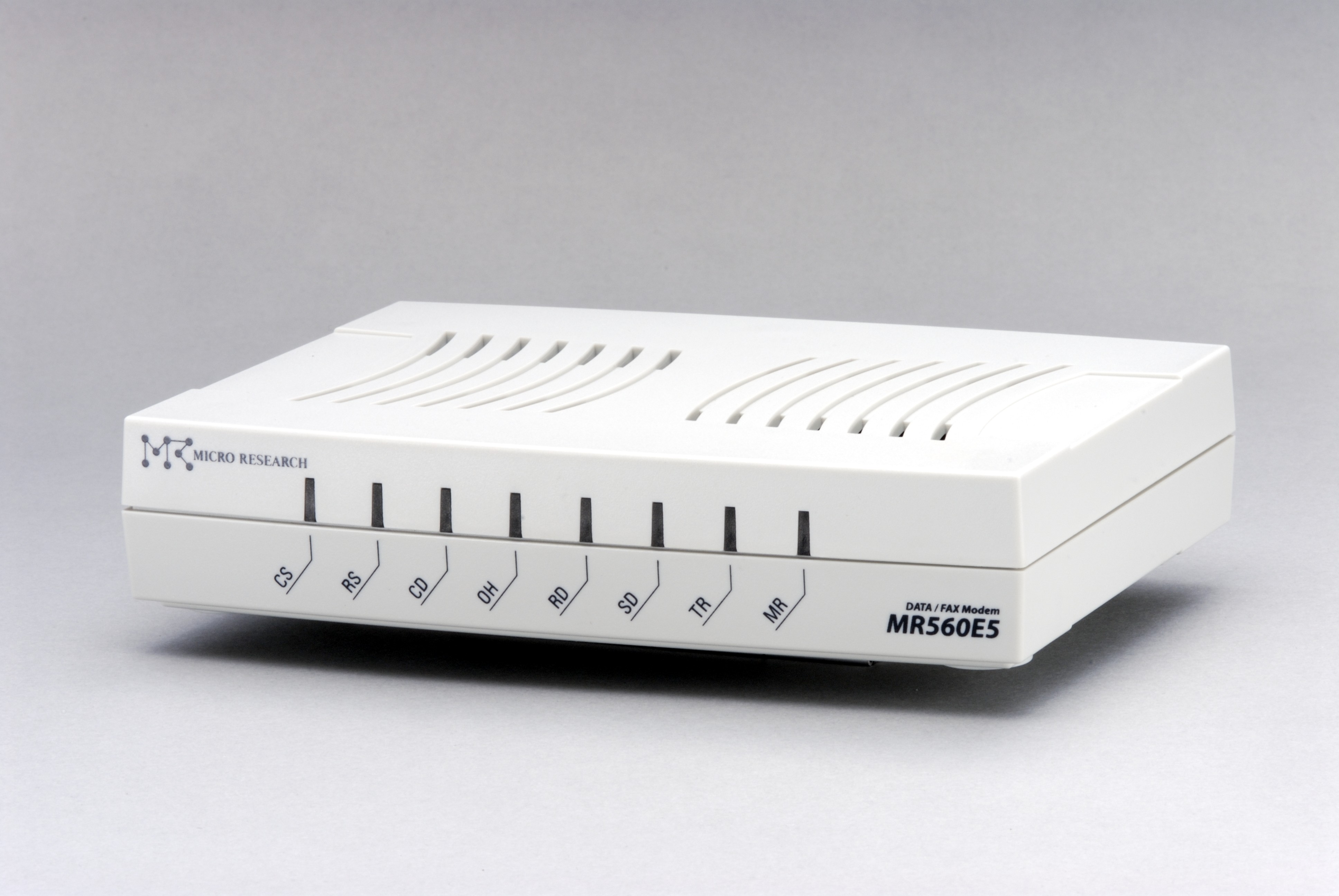

製品写真

サポートについて
MR560E5に関する最新情報、ドライバなどのダウンロードは、サポート情報ページ に公開致します。
ご注意
本製品はシリアル(RS-232C)接続用アナログモデムです。
シリアル(RS-232C)ポートを搭載していないパソコンには接続できませんのでご注意下さい。
