トップ製品紹介MDシリーズ >RS-232C外付け型データ/FAXモデム MD50SP

MR560E5

外付け型データ/FAXモデム

品名 型番 価格
MD50SP MD50SP オープンプライス

よくある質問はこちら>>

オンラインマニュアル 購入する
法人向け評価機貸出 ご購入前に製品の動作確認を行いたい法人様へ2週間無料でお貸出し。
本製品はパソコンのRS-232Cポートに接続して使用します。
パソコンにRS-232Cポートが搭載されていない場合は、RS-232C→USB変換アダプタ等を別途ご用意下さい。


パソコン側RS-232Cポート(9ピンオス)


参考情報:USB→RS-232C変換アダプタをお使いの方(手動セットアップ手順)

Windows 8/Windows 8.1 セットアップ手順
(パソコンのRS-232C(シリアル)ポートに直接接続している場合)


Windows 8/Windows 8.1 セットアップ手順
(RS-232C→USB変換アダプタをお使いの場合)

MD50SPの特長

スピーカフォン対応アナログモデム MD50SP には以下の特長があります。

データ/FAX通信を容易に実現データ/FAX通信を容易に実現

最新モデムICを採用していますので、長期安定供給が可能です。

リモートアクセス用、PC-FAX用モデムリモートアクセス用、PC-FAX用モデム

ITU-T V.92に準拠しています。
データ受信速度は最大56Kbps、データ送信速度は最大48Kbpsとなります。(※1)
また、FAX通信に関しては、G3(最大14.4Kbps)でのFAX送受信が可能です。
主要なFAXソフトメーカーのインターコム社「まいと〜くFAX 9」、メガソフト社「STARFAX 13」での動作確認を行なっております。(※2)
※1: 通信速度は理論値であり、最大速度で接続することを保証するものではありません
実際の通信速度は使用する回線の状態により変わります。
※2: Windows標準のFAX機能(Windows FAX)については動作保証外です。

リモートアクセス用、PC-FAX用モデムリモートアクセス用、PC-FAX用モデム

DATA/FAX機能に加えてDTMF送受信、ナンバー・ディスプレイ、内線交換機(PBX回線)での発着信、クイックコネクトに対応しています。
さらにVOICE機能、スピーカーフォン機能も搭載、マイク/スピーカー端子を装備していますので外部拠点との通話が可能です。

リモートアクセス用、PC-FAX用モデムリモートアクセス用、PC-FAX用モデム

モデム機能をご要望通りにファームウェアカスタマイズを行い、お客様専用モデムの供給が可能です。

ファームウェアカスタマイズについては別途ご相談下さい。

リモートアクセス用、PC-FAX用モデムリモートアクセス用、PC-FAX用モデム

MD50SPの電子基板は基板単体でJATE取得済みですので、機器組込用基板モデルとしてご提供する事も可能です。
DC5V電源内部コネクタを装備していますので、RS-232Cインタフェース経由で組込機器へ接続できます。

ITU-T V.90 56Kbps/G3 FAX 14.4KbpsITU-T V.90 56Kbps/G3 FAX 14.4Kbps

132(W)×95(D)×26(H)mm、約225gで小型軽量となっており、設置場所にも困りません。

PnPPnP

最新OSであるWindows 7をはじめ、、Windows Vista、Windows XP、さらにサーバーOSであるWindows Server 2008 、Windows Server 2003 にも対応しています。

RoHSRoHS

「電気電子機器における特定有害物質の使用を制限するための指令(Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment)」に準拠しています。



対応OS

 ■Windows 8.1(32/64ビット) ※1、※2
 ■Windows 8(32/64ビット) ※1、※2
 ■Windows 7(32/64ビット) ※1
 ■Windows Vista(32/64ビット) ※1
 ■Windows XP(32/64ビット) ※1
 ■Windows Server 2012 R2 ※1、※2
 ■Windows Server 2012 ※1、※2
 ■Windows Server 2008 R2 ※1
 ■Windows Server 2008(32/64ビット) ※1
 ■Windows Server 2003 R2 ※1
   ※1:Windows標準のFAX機能(Windows FAX)については動作保証外です。
   ※2:別途Windows 8向けドライバをダウンロードしてセットアップを行なって下さい。
   ※2:セットアップ方法についてはこちらを参照して下さい。

付属品

 ■専用電源アダプター
 ■シリアル(RS-232C)ケーブル
 ■モジュラーケーブル(1.8m)
 ■クイックスタートガイド
 ■Windows用ドライバー&ユーザーズマニュアル(CD-ROM)
 ■はじめにお読み下さい(保証書含む)
 ※ 通信ソフトやFAXソフトは添付しておりません。別途ご用意下さい。

NCU仕様

項目名 仕様
収容回線数 1回線
適用回線 電話回線
ダイヤル形式 ダイヤルパルス式(10/20pps)、プッシュ式(トーン式)
NCU 制御コマンド ATコマンド準拠
FAX制御コマンド EIA-578 拡張ATコマンド(Class1, 1.0)
回線モニタ モニタランプ、内蔵スピーカー

データ通信仕様

項目名 仕様
通信方式 全二重
同期方式 調歩同期式(非同期式)
通信速度(DCE) 受信 56000/54667/53333/52000/50667/49333/48000/46667/45333/
44000/42667/41333/40000/38667/37333/36000/34667/33600/
33333/32000/31200/30667/29333/28800/28000/26400/24000/
21600/19200/16800/14400/12000/9600/7200/4800/2400/
1200/300bps
送信 48000/46667/45333/44000/42667/41333/40000/38667/37333/
36000/34667/33600/31200/28800/26400/24000/21600/19200/
16800/14400/12000/9600/7200/4800/2400/1200/300bps
端末速度(DTE) 各モード自動認識
115200/57600/38400/19200/9600/4800/2400/1200/300bps
DTEインターフェース RS-232C準拠
通信規格 ITU-T V.92/V.90/V.34/V.32bis/V.32/V.22bis/V.22/V.21
送信レベル -11〜-16dBm (工場出荷値は-12dBm以下)
受信レベル -42dBm以上
エラー訂正機能 ITU-T V.42(LAPM) (MNP-4を含む)
データ圧縮機能 ITU-T V.44/V.42bis (MNP-5を含む)
動作モード ORG/ANS
フロー制御 RTS/CTS、XON/XOFF
DTMF機能 DTMFトーン検出/ DTMFトーン送出
その他機能 ナンバー・ディスプレイ、PBX 内線発着信トーン対応、クイックコネクト

スピーカーフォン仕様

項目名 仕様
スピーカー出力端子 3.5φ 3P ミニプラグ用ジャック(L/R は同一出力)
マイク入力端子 3.5φ 3P ミニプラグ用ジャック(R 入力は未接続)
各種機能 VOICEコマンド、スピーカーフォンコマンド対応

FAX通信仕様

項目名 仕様
通信方式 半二重
同期方式 調歩同期式(非同期式)
通信速度 14400/12000/9600/7200/4800/2400/1200/300bps (G3)
端末速度 ITU-T V.17/V.29/V.27ter/V.21ch2

一般仕様

項目名 仕様
電源 外部電源(専用DCアダプター)
入力:AC100V 50/60Hz  出力:DC5V 1A
最大消費電力 最大 約2W
環境条件 温度:0〜40℃ 湿度:25〜85%(結露なきこと)
寸法 132(W)×95(D)×26(H)mm (突起を含まず)
重量 約150g
認証番号 AD09-0432001(MD50ER/MD50SP)
AD09-0433001(MM50ER/MM50SP)

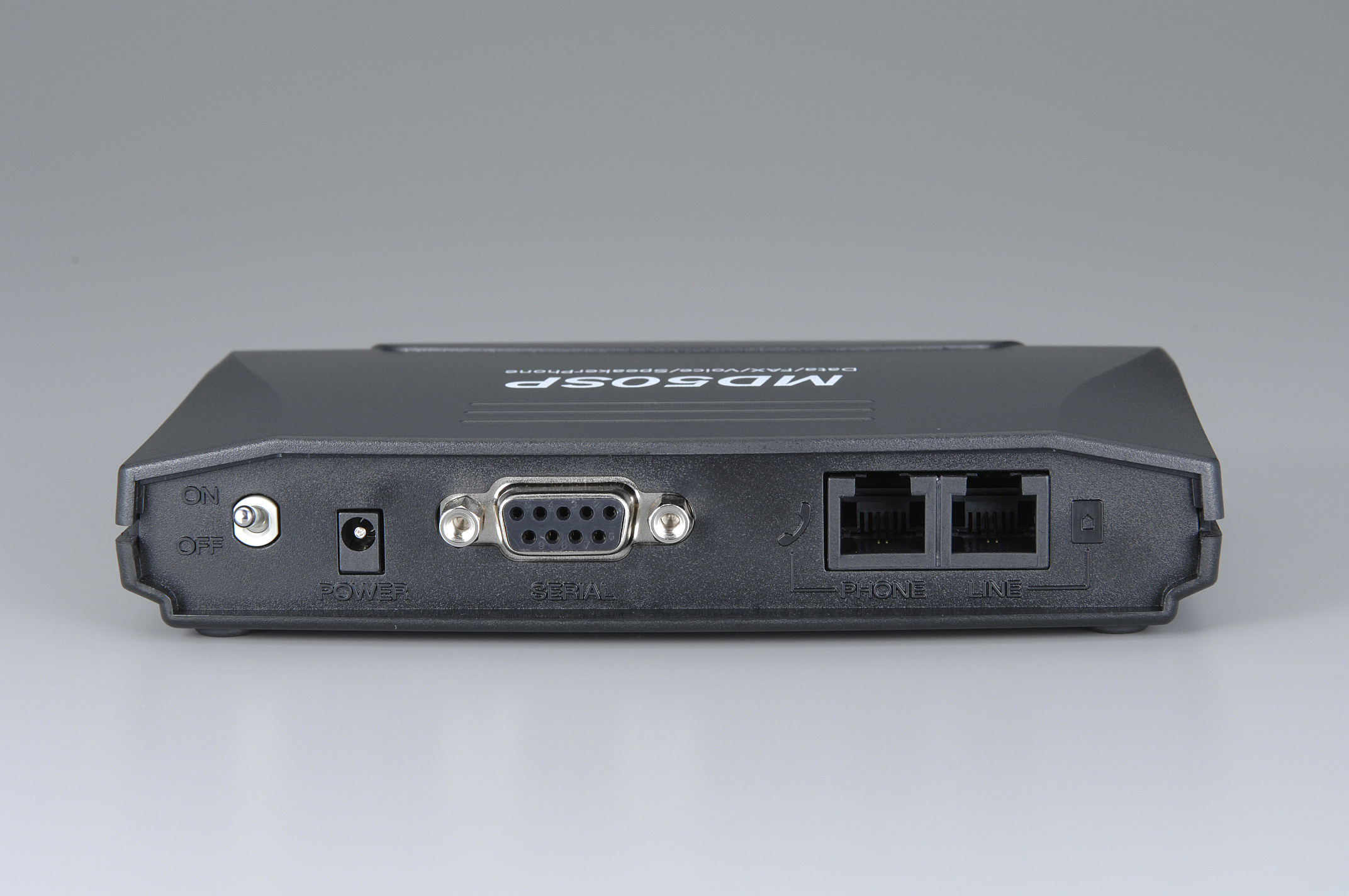

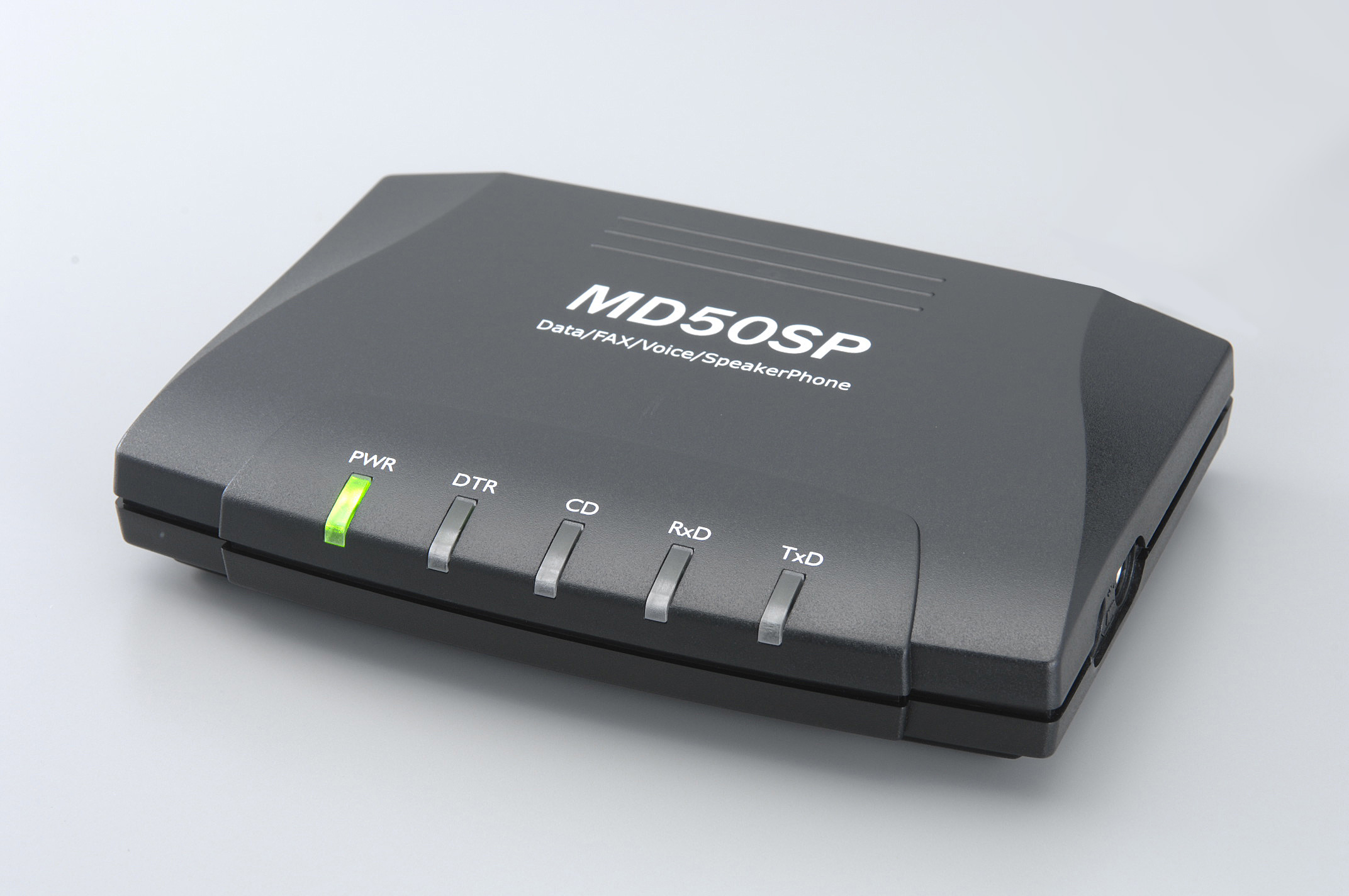

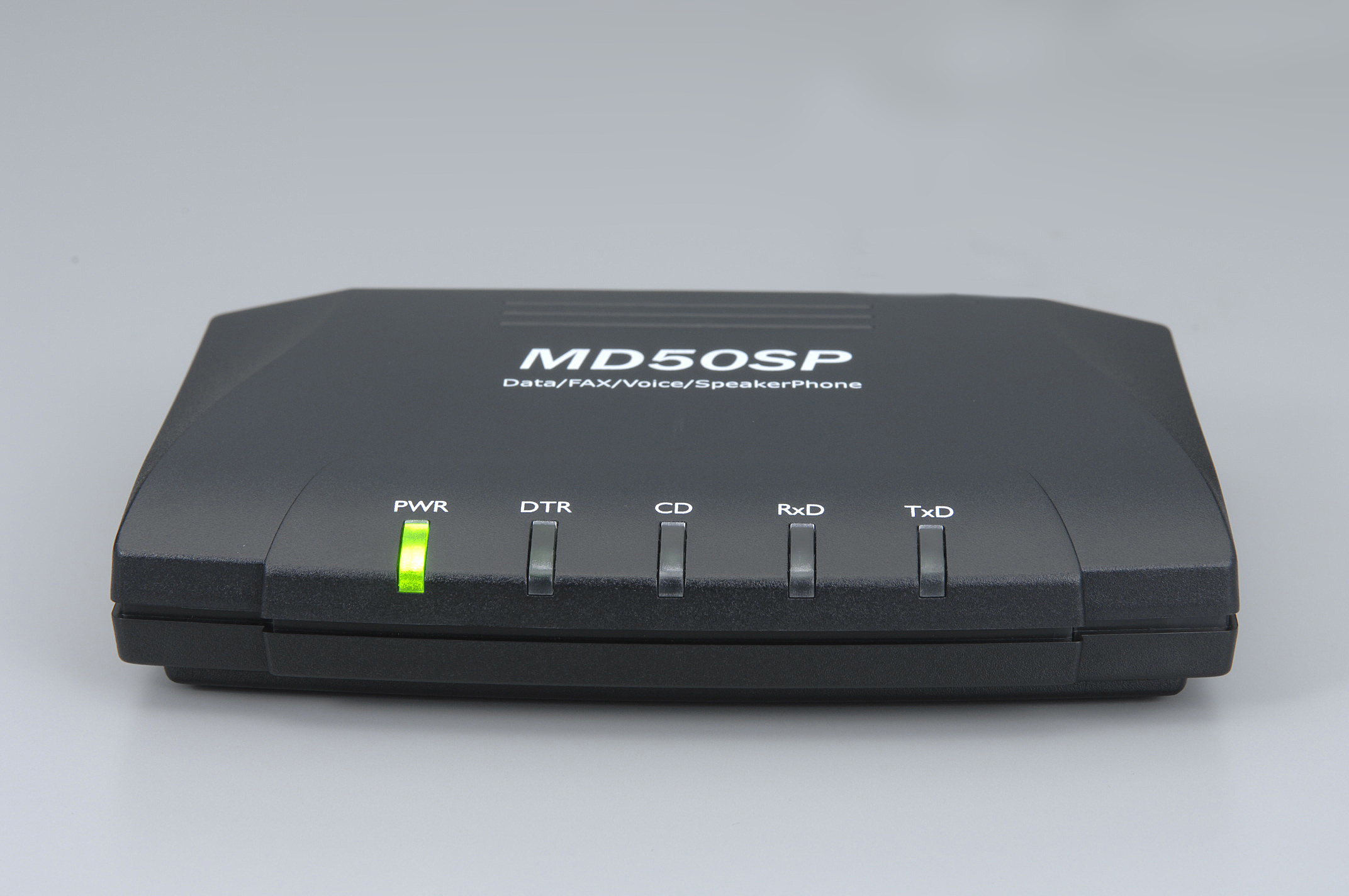

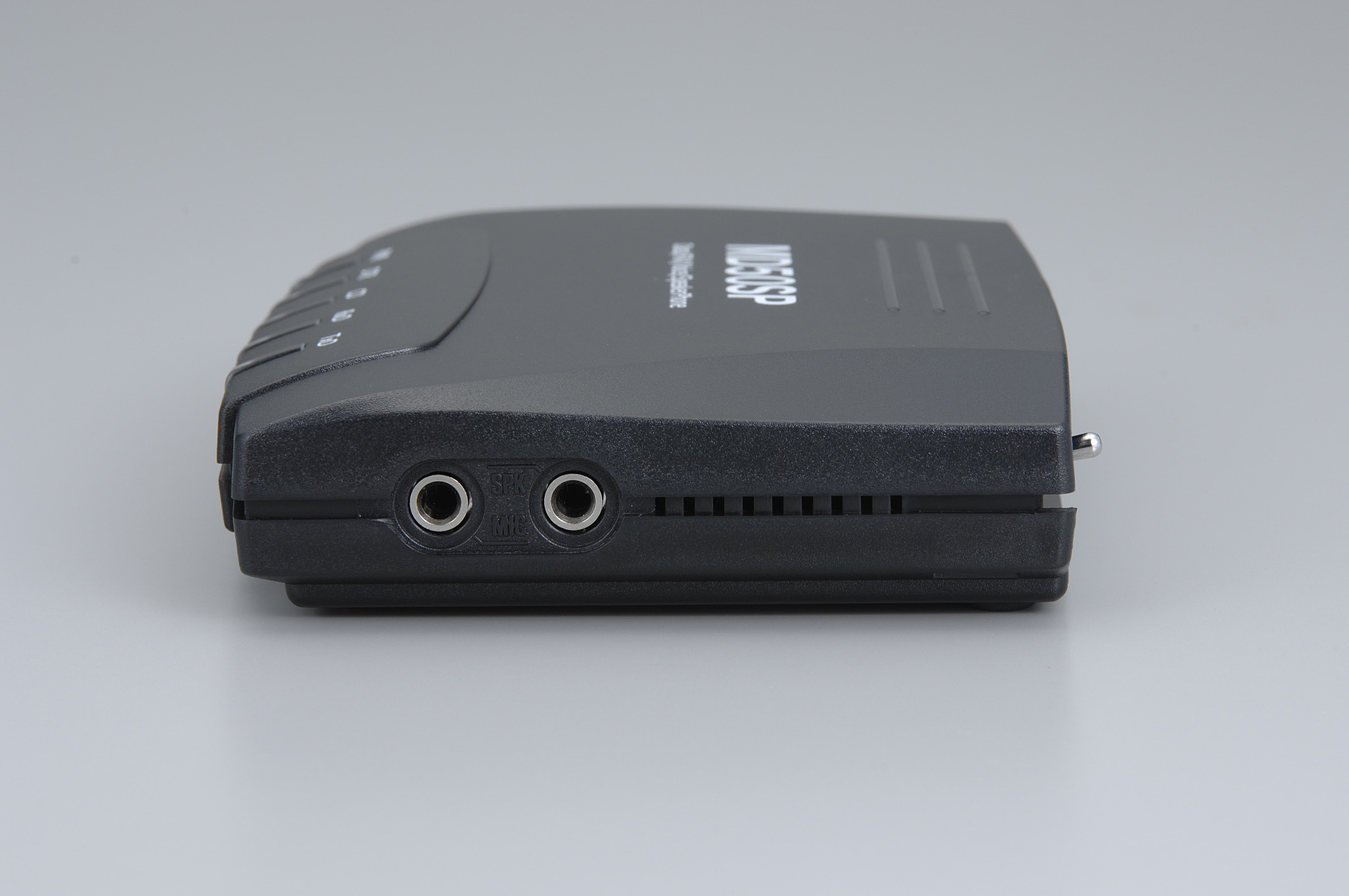

製品写真

サポートについて
MD50SPに関する最新情報、ドライバなどのダウンロードは、サポート情報ページ に公開致します。
ご注意
本製品はシリアル(RS-232C)接続用アナログモデムです。
シリアル(RS-232C)ポートを搭載していないパソコンには接続できませんのでご注意下さい。
