フレッツ・グループアクセス/フレッツ・VPNワイド端末型払い出し設定例

以下の環境を例に、設定方法を説明します。

◆回線事業者：NTT東日本/NTT西日本 Bフレッツ
◆NTTから払い出されるIPアドレス ： 1個（常に同一のIPアドレスを自動取得）
◆接続先拠点（拠点B）のネットワークアドレス ： 192.168.200.0/24
◆PPPoEポート１（セッション１）：フレッツ・グループアクセス/フレッツVPNワイドへ接続
◆PPPoEポート２（セッション２）：インターネットへ接続
　⇒ 上記環境の場合、NetGenesis側に最低限必要な設定は以下の通りです。
　 　◇PPPoEクライアント・IPアドレス自動取得設定
　　（PPPoEポート1にフレッツ・グループアクセス/フレッツ・VPNワイドの設定を行う。）
　◇PPPoEクライアント・IPアドレス自動取得設定
　　（PPPoEポート2にインターネット接続の設定を行う。）
　◇スタティックルーティング設定
拠点間通信時の注意
◆ 端末型払い出しの場合、相手拠点からLAN内への通信（上記例の拠点Bから拠点Aへの通信）を行うためには、IPマスカレードテーブル設定を行う必要があります。
IPマスカレードテーブル設定については ホームページやFTPサーバーを公開するために必要な設定は？（ポートを空けたい。） を参照して下さい。
◆ 拠点間でWindowsファイル共有の通信を行う場合は、ファイアウォール設定を変更して下さい。
工場出荷状態では、ファイアウォール設定にWindowsファイル共有の通信を遮断するテーブルが登録されています。
詳しくはファイアウォール設定例 から フレッツ・グループアクセス/フレッツ・VPNワイドへ接続する場合の設定例 を参照して下さい。
　（1） PPPoEポート１（セッション１）の設定
　 PPPoEポート1（セッション1）にフレッツ・グループアクセス/フレッツ・VPNワイドへ接続するためのユーザー名とパスワードの設定、ネームサーバー（DNS）の設定を行います。
　（2） PPPoEポート２（セッション２）の設定
　 PPPoEポート2（セッション2）にインターネットへ接続するためのユーザー名とパスワードの設定、ネームサーバー（DNS）の設定を行います。
　 フレッツ・グループアクセス/フレッツ・VPNワイド（拠点B）への接続のみを行う場合（マルチセッション機能を使用しない場合）、本設定は不要です。
　（3） スタティックルーティング設定
　 フレッツ・グループアクセス/フレッツ・VPNワイド（拠点B）への通信とインターネットへの通信を振り分ける設定を行います。
　 スタティックルーティング設定が完了した後、「設定の更新」（再起動）を行います。
　・・・ 上記（1）〜（3）まで行った設定内容をNetGenesisに書き込み、再起動を行います。
　 フレッツ・グループアクセス/フレッツ・VPNワイド（拠点B）への接続のみを行う場合（マルチセッション機能を使用しない場合）、本設定は不要です。
「設定の更新」（再起動）のみ行って下さい。
　
（1） PPPoEポート１（セッション１）の設定
PPPoEポート1（セッション1）にフレッツ・グループアクセス/フレッツ・VPNワイドへ接続するためのユーザー名とパスワードの設定、ネームサーバー（DNS）の設定を行います。

　1）
WWWブラウザを起動し、アドレス入力欄に、192.168.0.1を入力して、Enter（Return）キーを押して下さい。
　

　2）
ユーザー認証画面が表示されますので、「ユーザー名」にadmin（半角英小文字）と入力して「OK」ボタンをクリックして下さい。
（パスワードは空欄。）
　
　 　ヒント：設定画面にログオンできないときの確認

　3）
左のメニューの「WANポートの設定」の「PPPoE 動作モード設定」をクリックして下さい。
　

4）
「PPPoEポート１（セッション１）を使用する」にチェックを入れ、「IPアドレス自動取得」を選択した後、［セッション１ 詳細設定］ボタンをクリックして下さい。
　

5）
「PPPoEクライアント設定」画面が開きます。
「ユーザー名」と「パスワード」「パスワード再入力」欄に、それぞれNTTから指定されたフレッツ・グループアクセス/フレッツ・VPNワイドへ接続するためのユーザー名（ユーザーID）とパスワードを入力して下さい。
　
【 ユーザー名とパスワードを入力する際の注意 】
 ◆ ユーザー名は@を含めて正しく入力して下さい。
 ◆ 半角大文字・小文字・数字を間違えないように注意して下さい。
　

　6）
DNS情報の設定を行って下さい。
　 DNSサーバーを指定する必要がない場合は、「WAN側から取得したDNS情報を優先する」にチェックを入れて下さい。
　
　 DNSサーバーを指定する必要がある場合は、ネームサーバー（DNS）情報を入力して下さい。（※）
また、「プライマリDNS」〜「フォースDNS」欄を入力した場合、「WAN側から取得したDNS情報を優先する」のチェックを外して下さい。
　
　※ ここにはLAN内のDNSサーバーのIPアドレスを入力しないで下さい。
　

7）
画面下の「設定」ボタンをクリックして下さい。
　

8）
PPPoE ポート１（セッション１） の詳細設定画面の先頭へ戻りますので、［PPPoEポート 動作モード設定］ へ戻るリンクをクリックして下さい。
　

9）
［PPPoEポート 動作モード適用］ボタンをクリックして下さい。
　
以上で「PPPoEポート１（セッション１）の設定」は完了です。
（2）PPPoEポート２（セッション２）の設定 へ進んで下さい。 　
　
（2） PPPoEポート２（セッション２）の設定
メモ）プロバイダから提供された設定資料を用意して下さい。

PPPoEポート2（セッション2）にインターネットへ接続するためのユーザー名とパスワードの設定、ネームサーバー（DNS）の設定を行います。

1）
「PPPoE セッション２を使用する」にチェックを入れ、｢セッション２ 詳細設定」ボタンをクリックして下さい。
　
　
　※ 「PPPoE セッション２」で使用可能な動作モードは「IPアドレス自動取得」のみです。
「IPアドレス固定（1〜16個）」や「アンナンバード（unnumberd）」は設定できません。

2）
「PPPoEクライアント設定 -PPPoE セッション２-」の設定画面が開きます。
　

3）
「ユーザー名」と「パスワード」「パスワード再入力」欄に、それぞれプロバイダから指定されたユーザー名（ログインID、接続IDなど）とパスワードを入力して下さい。
　
【 ユーザー名とパスワードを入力する際の注意 】
 ◆ "ユーザー名@ドメイン名"の形式で入力して下さい。
　例）xxxxx@mrl.co.jp
 ◆ 半角大文字・小文字・数字を間違えないように注意して下さい。
　

4）
DNS情報の設定を行って下さい。
　 プロバイダから提供された設定資料にネームサーバー（DNS）情報が記載されていない場合、「WAN側から取得したDNS情報を優先する」にチェックを入れて下さい。
　
　 プロバイダから提供された設定資料にネームサーバー（DNS）情報が記載されている場合、ネームサーバー（DNS）情報を入力して下さい。（※）
また、「プライマリDNS」〜「フォースDNS」欄を入力した場合、「WAN側から取得したDNS情報を優先する」のチェックを外して下さい。
　
　※ ここにLAN内のDNSサーバーのIPアドレスを入力しないで下さい。
　

5）
画面下の「設定」ボタンをクリックして下さい。
　

6）
PPPoE セッション２の詳細設定画面の先頭へ戻りますので、「PPPoE 動作モード設定」 へ戻るリンクをクリックして下さい。
　

7）
［PPPoEポート 動作モード適用］ボタンをクリックして下さい。
　

以上で「PPPoEポート２（セッション２）の設定」作業は完了です。
（3）スタティックルーティング設定を行う へ進んで下さい。 　
（3） スタティックルーティング設定を行う
フレッツ・グループアクセス/フレッツ・VPNワイド（拠点B）への通信とインターネットへの通信を振り分ける設定を行います。

1）
左のメニューの「ルーティングの設定」の「スタティックルーティング設定」をクリックして下さい。
　

2）
「スタティックルーティング設定」画面が表示されますので、「PPPoE ポート１（セッション１）のスタティックルーティング設定」欄の「PPPoE ポート１（セッション１）をデフォルトゲートウェイに設定する」のチェックボックスを外してください。
　

3）
「PPPoE ポート１（セッション１）のスタティックルーティング設定」欄の［編集］ボタンをクリックして下さい。
　

4）
接続先拠点へのルーティング情報を登録します。
　 「IPアドレス/サブネット」欄 に「192.168.200.0/24」（拠点Bのネットワークアドレス）を入力して下さい。
メトリックは「1」のまま変更しないで下さい。
入力後、「追加」ボタンをクリックして下さい。
　

5）

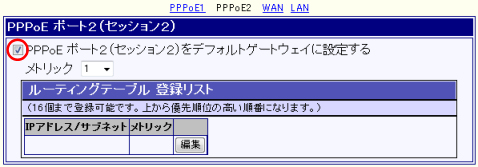

「PPPoE ポート２（セッション２）のスタティックルーティング設定」欄の「PPPoE ポート２（セッション２）をデフォルトゲートウェイに設定する」のチェックボックスにチェックを入れて下さい。
　


6）
設定が終わりましたら、画面下の［設定］ボタンをクリックして下さい。
　

7）
NetGenesis側に最低限必要な設定は以上で完了です。
　 左のメニューの「設定の更新」（黄色文字）をクリックして下さい。
　

8）
「更新」ボタン→「再起動」ボタンの順番にクリックして下さい。
　

「NetGenesisの再起動が完了しました。」と表示されると、設定完了です。
続先拠点及びインターネットへ接続できるか確認して下さい。
　ヒント：PPPoE接続できないときの確認（SYSLOG）
