ホームページやFTPサーバーを公開するために必要な設定は?(ポートを空けたい。)

ホームページやFTPサーバーを公開する(ポートを空ける)ためには IPマスカレードテーブルの設定 を行う必要があります。
IPマスカレードテーブルは「インターネット側から開始された通信を、LAN側の特定のパソコンへ転送する」ための設定です
《以下のどちらかに該当する方は、本設定は不要です。》
IPアドレス変換無効の動作モード "アンナンバード" または "ローカルルータ" を選択し、
LAN側にグローバルIPアドレスを設定した方。
IPアドレス変換有効の動作モード "PPPoEクライアント・IPアドレス固定(1〜16個)"
または "IPアドレス固定・IPアドレス固定(1〜16個)" を選択し、NAT変換(1対1)によって
サーバー公開を行う方。
  (プロバイダから複数のグローバルIPアドレスを割り当てられた方)
以下の環境を例に、設定方法を説明します。
◆回線事業者:NTT東日本/NTT西日本 Bフレッツ
プロバイダからグローバルIPアドレスを自動取得する。
<"フレッツ(PPPoE)簡単設定" を行ってインターネット接続>
LAN内にWWWサーバーとFTPサーバー(1台のサーバーへ併用)を設置し、インターネット側へ公開する。
  サーバーのIPアドレスを192.168.0.254に固定します。
上記環境の場合、NetGenesis側に必要なIPマスカレードテーブルの設定は以下の通りです。

 プロトコル

ポート番号

変換IPアドレス
:TCP
:21番(ftp)と80番(www-http)
:192.168.0.254(サーバーのプライベートIPアドレス)

メモ) リモート操作ソフトウェアやネットワークゲーム等の設定を行う場合、上記の "プロトコル" と
"ポート番号" を使用するソフトウェアのものに置き換えて下さい。

IPマスカレードテーブルの設定手順
  上記環境例で必要なIPマスカレードテーブルの設定を行います。
  設定が完了した後、「設定の更新」(再起動)を行います。
 ・・・ IPマスカレードテーブル設定の設定内容をNetGenesisに書き込み、再起動を行います。
   (補足) LAN内のサーバー・パソコンのTCP/IP設定
  LAN内の各端末のTCP/IP設定を確認します。
【 IPマスカレードテーブルを設定する際の注意 】
  契約しているプロバイダによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
  (プロバイダから自動取得したIPアドレス、あるいは割り当てられた固定IPアドレスがプライベートIPアドレスの場合や、セキュリティの問題によりプロバイダ側で遮断している場合等。)
  LAN側のサーバーをインターネット側へ公開する場合、あらかじめ契約しているプロバイダへ確認して下さい。
  TCP、UDP、ICMP、GRE、ESP以外のプロトコルを使用するソフトウェアは、IPマスカレードテーブルを設定しても動作しません。
  IPマスカレードテーブルの設定が必要なソフトウェアは、LAN側の複数台のパソコンで同時に使用することができません。
  UDPポート1024番以降を設定する際は、LAN→WANへのUDP通信用として、少なくとも16384(個)以上のUDPポートを確保して下さい。
  IPマスカレードテーブルに設定したUDPポートは、WAN→LANへのUDP通信用となり、LAN→WANのUDP通信では使用できません。
  例えば、UDP1024〜65535と設定してしまうと、LAN→WANのUDP通信用の空きポートが無くなり、LAN→WANのUDP通信ができなくなります。

IPマスカレードテーブルの設定手順
メモ)
以降、NetGenesisのLANポートIPアドレスは192.168.0.1(工場出荷値)であることを前提とします。
インターネット接続の設定(PPPoEクライアント設定)が完了していることを前提とします。


IPマスカレードテーブルの設定を行い、「設定の更新」(再起動)を行います。
 ・・・ 設定内容をNetGenesisに書き込み、再起動を行います。

 1)

WWWブラウザを起動し、アドレス入力欄に、192.168.0.1を入力して、Enter(Return)キーを押して下さい。


 2)

ユーザー認証画面が表示されますので、「ユーザー名」admin(半角英小文字)と入力して「OK」ボタンをクリックして下さい。
(パスワードは空欄。)

   ヒント:設定画面にログオンできないときの確認

 3)

NetGenesisの設定(トップ)画面が開きます。
左のメニューの「WANポートの設定」の「IPマスカレードテーブル設定」をクリックして下さい。

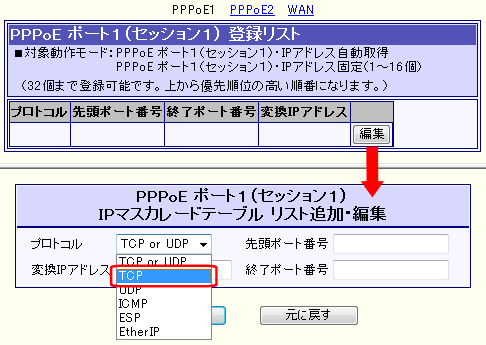

4)

「IPマスカレードテーブル設定」画面が開きます。
IPマスカレードテーブルを設定するポートの登録リストの右端にある「編集」ボタンをクリックして下さい。


5)

「IPマスカレードテーブル リスト追加・編集」画面が表示されます。
  はじめに、「WWWサーバーを公開する」ための設定を行います。
  「プロトコル」欄から「TCP」を選択して下さい。

以降PPPoEセッション1に登録する例を元に説明します。

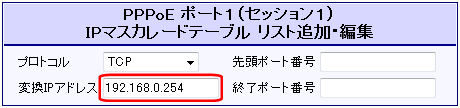

6)

「変換IPアドレス」欄に192.168.0.254(サーバーのプライベートIPアドレス)を入力して下さい。


7)

「先頭ポート番号」「終了ポート番号」の両方に80(www-http)を入力して下さい。


8)

「追加」ボタンをクリックして下さい。
5〜7で選択・入力した情報が登録リストに追加されます。
  (「WWWサーバーを公開する」ための設定は完了です。)


9)

次に「FTPサーバーを公開する」ための設定を行います。
  登録リスト空白行の右端の「編集」ボタンをクリックして下さい。


 10)

「IPマスカレードテーブル リスト追加・編集」画面が表示されます。
  選択・入力する内容は以下の通りです。
(5〜7と同じ要領で行って下さい。)

 プロトコル TCP 先頭ポート番号 21(ftp)
 変換IPアドレス 192.168.0.254  終了ポート番号 21(ftp)

  選択・入力が終わりましたら「追加」ボタンをクリックして下さい。
  (「FTPサーバーを公開する」ための設定は完了です。)

11)

登録リストに2行表示されていることを確認した後、「設定」ボタンをクリックして下さい。


12)

左のメニューの「設定の更新」(黄色文字)をクリックして下さい。


13)

「更新」ボタン→「再起動」ボタンの順番にクリックして下さい。


「NetGenesisの再起動が完了しました。」と表示されると、IPマスカレードテーブルの設定は完了です。

(補足) LAN内のサーバー・パソコンのTCP/IP設定
この環境例の場合、LAN内のサーバー・パソコンのTCP/IP設定を以下のように設定します。

−LAN内のサーバーのTCP/IP設定−
用 途 IPアドレス サブネットマスク ゲートウェイ ネームサーバー(DNS)
WWWサーバー

FTPサーバー
192.168.0.254 255.255.255.0

192.168.0.1

192.168.0.1

−LAN内のパソコンのTCP/IP設定−
  IPアドレス サブネットマスク ゲートウェイ ネームサーバー
(DNS)
設定内容
《IPアドレス自動取得に設定します。》
各パソコンのTCP/IP設定を開き、以下を選択して下さい。
Windows 7/Vista/XP

「IPアドレスを自動的に取得する」
「DNSサーバーのアドレスを自動的に取得する」
Mac OS X
  →「DHCPサーバーを使用」
NetGenesisのDHCPサーバーから
自動取得する内容
192.168.0.2
 〜192.168.0.253
255.255.255.0 192.168.0.1 192.168.0.1
