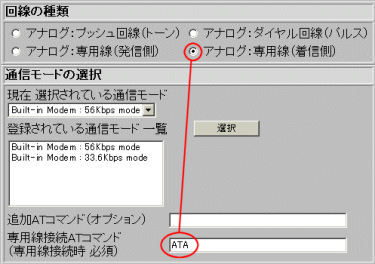

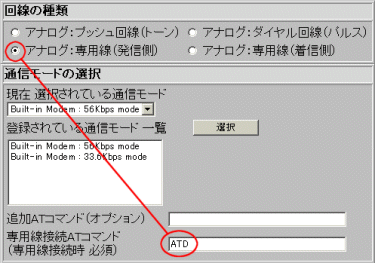

回線の種類の選択 回線の種類の選択について説明します。 ［回線の種類］欄の中から、内蔵モデムに接続する回線の種類を選択して下さい。 （アナログ専用線に接続する方は こちら を参照して下さい。） 　 アナログ：プッシュ回線（トーン） 電話機からダイヤルしたときに、「ピッポッパ、、、」と聞こえる回線です。 　 アナログ：ダイヤル回線（パルス） 電話機からダイヤルしたときに、「ブツブツ、、、」と聞こえる回線です。 間違った回線の種類を選択すると、正しく通信することができませんので注意して下さい。 回線の種類の選択が完了しましたら 通信モードの選択と追加ATコマンド（オプション）の設定 へ進んで下さい。 4-8-5 NetGenesis Plusの内蔵モデムの設定 へ戻る   アナログ専用線の選択/専用線接続ATコマンドの入力 アナログ専用線の選択、専用線接続ATコマンドの入力について説明します。 ［回線の種類］欄の中から、［アナログ：専用線（発信側）］か［アナログ：専用線（着信側）］を選択し、接続に必要なATコマンドを入力して下さい。 　 アナログ：専用線（発信側）を選択した場合 ［専用線接続ATコマンド （専用線接続時 必須）］欄に、「ATD」を入力して下さい。 　 アナログ：専用線（着信側）を選択した場合 ［専用線接続ATコマンド （専用線接続時 必須）］欄に、「ATA」を入力して下さい。 アナログ専用線の選択/専用線接続ATコマンドの入力が完了しましたら 通信モードの選択と追加ATコマンド（オプション）の設定 へ進んで下さい。

4-8-5 NetGenesis Plusの内蔵モデムの設定 へ戻る

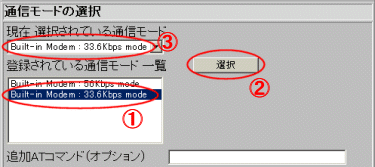

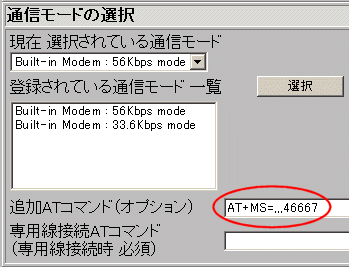

通信モードの選択と追加ATコマンド（オプション）の設定 ［登録されている通信モード一覧］の中から、使用する内蔵モデムの通信モードを選択します。   通信モードの選択 登録されている通信モードは、以下の2種類です。 　 Built-in Modem : 56Kbps Mode （工場出荷値で選択済み） V.90、K56flexの両方が有効な通信モードです。（最大受信速度56Kbps） 　・ V.90、K56flexのISPとの通信時、回線状況・品質の問題等により通信が安定しない場合、「Built-in Modem : 33.6Kbps」を選択するか 追加ATコマンド（オプション）の設定 を参照して下さい。（接続速度の設定を行って下さい。） 　 Built-in Modem : 33.6Kbps V.90、K56flexの両方を無効にし、V.34（最大送受信速度33.6Kbps）で接続する通信モードです。 　・ ［回線の種類］で「アナログ専用線」を選択した方は、必ずこちらを選択して下さい。 　・ RASサーバーIP接続やLAN型ダイヤルアップIP接続を使用する場合（着信を行う場合）、接続相手のモデムによってはこのモードを選択すると、より安定した通信が可能になることがあります。 こちらの通信モードを選択する場合、「Built-in Modem : 33.6Kbps」を選択して（1）、［選択］ボタンをクリックして下さい。（2） ［現在 選択されている通信モード］欄に「Built-in Modem : 33.6Kbps」が表示されます。（3） 通信モードの選択が完了しましたら 追加ATコマンド（オプション）の設定 へ進んで下さい。 　 アナログ専用線を選択した方は スピーカ音量の選択 へ進んで下さい。 4-8-5 NetGenesis Plusの内蔵モデムの設定 へ戻る   追加ATコマンド（オプション）の設定 追加ATコマンドの設定について説明します。 （必要に応じて設定して下さい。） 追加ATコマンドを入力する例としては、以下のようなケースがあります。 　 V.90対応のISPと通信している際、通信が安定しない場合 （ISPとの接続速度を下げたい場合） 電話回線の状況・品質によってはこのような状況になることが稀に発生します。ISPとの接続速度を下げることにより、通信が安定することがあります。 ［追加ATコマンド（オプション）］欄で設定するATコマンドは、接続を行う直前に内蔵モデムへ送られます。 NetGenesis Plusの内蔵モデムのATコマンド等については NetGenesis Plus 内蔵モデムのATコマンドとリザルトコード を参照して下さい。 以下はISPとの接続速度の最高速度を46667bpsにする追加ATコマンドを設定した例です。 （AT+MS=,,,46667コマンドを追加しています。） 追加ATコマンド（オプション）の設定が完了しましたら スピーカ音量の選択 へ進んで下さい。

4-8-5 NetGenesis Plusの内蔵モデムの設定 へ戻る

スピーカ音量の選択 内蔵モデムのスピーカ音量の選択について説明します。 以下の内蔵モデムのスピーカ音量を選択して下さい。 　 ミュート モデムスピーカーをOFFにします。 　 音量・小 モデムスピーカーを小音量にします。 　 音量・中（工場出荷値） モデムスピーカーを中音量にします。 　 音量・大 モデムスピーカーを大音量にします。 4-8-5 NetGenesis Plusの内蔵モデムの設定 へ戻る

以上で「モデムポートの設定」画面の設定は完了です。

4-8-4 通信速度の設定 へ進んで下さい。

アナログ専用線を選択した方は 使用可能なモデムの条件と回線の接続について （4-8-2 アナログ専用線の設定）へ進んで下さい。
