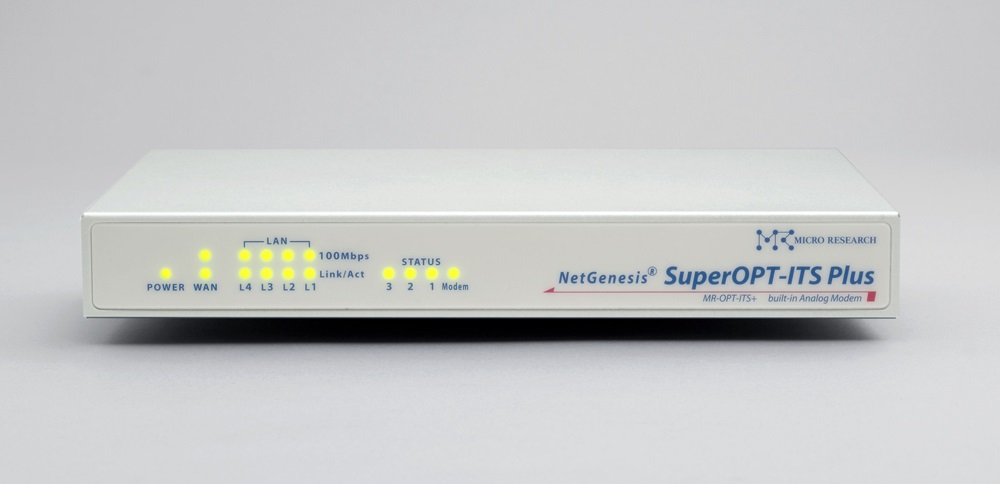

アナログモデム内蔵 QoS対応デュアルゲートウェイルーター

NetGenesis SuperOPT-ITS Plus

MR-OPT-ITS+

電話回線を利用して拠点間接続

ルーター製品 オープンプライス

アナログモデム内蔵 QoS対応デュアルゲートウェイルーター

NetGenesis SuperOPT-ITS Plus

MR-OPT-ITS+

電話回線を利用して拠点間接続

アナログモデムを内蔵していますので、一般公衆回線を利用したダイヤルアップIP接続や、2線式3.4KHzアナログ専用線を利用した専用線IP接続を行うことが可能です。

製品についてのお知らせ

本製品の内蔵モデムはNTT東日本及びNTT西日本で2024年1月以降に切り替えが予定されている固定電話のIP網移行後の環境において動作検証を行い、正常に動作することを確認しております。
(RASサーバー/クライアントによる接続確認、PING(ICMP)の送受信)

本製品の内蔵モデムは、内線交換機(PBX)回線でご利用いただけない場合があります。
内線交換機(PBX)回線でご利用いただく場合は、こちらから別途ご相談ください。

アナログモデム内蔵ルーター

ブロードバンドルーターにアナログモデムを内蔵。
アナログ電話回線やアナログ専用線を使用してのIP通信が可能。
一般公衆回線とブロードバンド回線の併用も可能。

主な利用用途

ダイヤルアップ (RASクライアント)IP接続

プロバイダやリモートアクセスサーバー(RASサーバー)へダイヤルアップIP接続を行うことが可能です。

RASサーバーIP接続

遠隔地からのリモートアクセス接続に対応することが可能です。

LAN型ダイヤルアップIP接続

一般公衆回線を利用して、2つの拠点(LAN)間で双方向のダイヤルアップIP接続を行うことが可能です。

専用線IP接続

2線式3.4KHzアナログ専用線を利用したネットワークの構築が可能です。

機能面の特長

アナログモデム内蔵

アナログモデムを内蔵していますので、一般公衆回線を利用した拠点間接続や、2線式3.4KHzアナログ専用線を利用した拠点間接続を行うことが可能です。

シリアルポート搭載

シリアルポートにISDNターミナルアダプタまたはアナログモデムを接続することにより、ダイヤルアップルーターとして利用することが可能です。(※1、※2)
※1:シリアルポートを使用するためには、別売りの「ITSシリーズ専用シリアルケーブル」が必要です。
「ITSシリーズ専用シリアルケーブル」はオンラインショップからお買い求めください。
※2:シリアルポートに接続するISDNターミナルアダプタ/アナログモデムは、シリアルポート搭載型で、かつATコマンドで制御可能な機器をご用意ください。

ブロードバンド回線にも対応

有線WANポートを搭載していますので、ブロードバンド回線でも利用することが可能です。
内蔵モデムポート、シリアルポートと併用することも可能です。

L2スイッチ機能

以下の機能に対応した L2 スイッチを搭載しています。

■VLAN機能

LANポート毎にグループ分けを行う「ポートベースVLAN」と、IEEE802.1Q VLANタグによってグループ分けを行う「タグベースVLAN」の両方に対応しています。

■QoS機能

LANポート毎に優先度の判別を行う「ポートベースQoS」と、IEEE802.1p QoSタグによって優先度の判別を行う「タグベースQoS」の両方に対応しています。

■速度制限機能

LANポート毎に送受信速度の上限を設定します。

■ブロードキャストストーム保護機能

ブロードキャストストームやマルチキャストストームによるネットワーク障害から、ネットワークを保護します。

■ミラーリング機能

任意のLANポートの通信を、他のLANポートへミラーリング(コピー)します。
パケットキャプチャなどに利用できます。

その他の機能

■複数固定IPアドレス対応(LAN型払い出し契約対応)

複数の固定グローバルIPアドレスを利用することが可能です。(※1・※2)
LAN側に固定グローバルIPアドレス(4/8/16個)を割り当てる「Unnumbered機能」、複数の固定グローバルIPアドレス(2/4/8/16個)をLAN内の複数プライベートIPアドレスへNAT+IPマスカレード変換する「NAT+IPマスカレード機能」に対応しています。
※1:PPPoE接続時はPPPoEセッション1のみ設定可能です。
※2:LAN内にグローバルIPアドレスとローカルIPアドレスを混在させることはできません。

■ローカルルーター

異なるネットワークを接続するローカルルーターとして使用することが可能です。
また、スタティックルーティング、RIP1/RIP2に対応していますので、さまざまなネットワーク構築が可能です。
※ネットワークブリッジとして使用することはできません。

■VPNパススルー

IPSecパススルー(1セッション)、PPTP変換(複数セッション)に対応していますので、ルーターを介したVPNネットワークを構築することが可能です。
※VPN接続機能(ルーター自身がVPN接続を行う機能)には対応していません。

■UPnP対応

UPnP対応ソフトウェアや、UPnP対応機器を使用することが可能です。
※PPPoE接続時はPPPoEセッション1のみ利用可能です。

■IPv6ブリッジ機能

LAN-WAN間でIPv6パケットをブリッジすることが可能です。
フレッツ・スクウェアv6など、IPv6サービスを利用することが可能です。

■ファイアウォール

フィルタリング方向/対象プロトコル/IPアドレス・ポート番号/DNS Q Type/TCPフラグによる詳細なIPフィルタリングが可能です。(最大64エントリ登録可能)

■リモート設定対応

遠隔地からWWWブラウザ経由で、ルーターの設定・制御を行うことが可能です。
(設定ポート番号変更可能)

固定電話のIP網移行後の環境で動作確認済み

本製品の内蔵モデムはNTT東日本及びNTT西日本で2024年1月以降に切り替えが予定されている固定電話のIP網移行後の環境において動作検証を行い、正常に動作することを確認しております。
(RASサーバー/クライアントによる接続確認、PING(ICMP)の送受信)

用語解説

ダイヤルアップIP接続
●用語

電話回線などの一般公衆回線を利用してネットワークに接続する方法です。

RAS(リモートアクセスサービス)
●用語

遠隔地のネットワークにダイヤルアップ接続し、それらのサービスや資源を利用することです。

LAN型ダイヤルアップIP接続
●用語

電話回線などの一般公衆回線を利用して異なるネットワーク同士をIPアドレス無変換で接続する方法です。

専用線IP接続
●用語

アナログ専用線やISDN専用線を利用して異なるネットワーク同士をIPアドレス無変換で接続する方法です。

SOLUTION ソリューション

シリーズ仕様比較 NetGenesisシリーズの
スペック比較

MR-GL1200

MR-OPT-TS

MR-OPT100E

MR-OPT-ITS+

WAN/LANポートリンク速度
IPアドレス変換の同時処理数
PPPoEセッション数
リモート設定
帯域制御機能
アナログモデム
10/100/1000Mbps
16384
4
-
10/100Mbps
2048
2
-
10/100Mbps
2048
2
-
10/100Mbps
8192
4
内蔵

製品スペック NetGenesis SuperOPT-ITS Plusの
スペック紹介

ソフトウェア仕様

IPアドレス変換

IPアドレス変換仕様

IPマスカレード (NAPT)
NAT+IPマスカレード (NAPT)
(最大16 IPアドレスまで/NAT×13・IPマスカレード×1)

最大セッション数

8192セッション(IPマスカレード)

VPNパススルー

IPSecパススルー (グローバルIPアドレス 1個につき1セッション)
PPTP変換 (複数セッション)

ルーティング

ルーティング対象

IPフレーム

ルーティング方式

スタティックルーティング (最大16エントリ)
ダイナミックルーティング (RIP1/RIP2)
ソースルーティング (最大16エントリ)
優先ルーティング (WAN→LAN、LAN→WAN ともに最大8エントリ)

アドレス解決

DHCPクライアント

WAN側のみ(有効/無効 切替可能)

DHCPサーバー

LAN側のみ(最大253 IPアドレス付与可能・有効/無効 切替可能)

ProxyDNS

サポート

EasyDNS (簡易DNS)

サポート(LAN側:正引きのみ)

PPPoE

PPPoEクライアント

4セッションサポート

Unnumbered接続

サポート(最大16IPアドレスまで、PPPoEセッション1のみ)

セッション・キープ・アライブ

サポート(有効/無効 切替可能)

MTU値調整

サポート(64~1492bytes)

フィルタリング

フィルタリング方向

LAN→WAN・WAN→LAN(最大64エントリ)

対象プロトコル

TCP/UDP/ICMP/GRE/ESP/AH/EtherIP(Protocol No指定可能)

IPアドレス・ポート指定

発信元/送信先(範囲指定可能)

指定 その他

DNS Q Type/TCPフラグ

付加機能

SNTP

NTP/SNTPクライアント
SNTPサーバー(LAN側のみ)

UPnP

サポート(UPnP Forum Internet Gateway Device v 1.0準拠)
PPPoE接続時はPPPoEセッション1のみ利用可能。

IPv6ブリッジ

サポート

WAN側帯域制限

上り方向 64Kbps~100Mbps
(8Kbps毎に設定可能・シェーピング機能対応)

内蔵モデム シリアルポート※1、※2 ルーター機能

ダイヤルアップIP接続 (リモートアクセスクライアント)

サポート(登録可能な接続先:1)
IPアドレス変換:IPマスカレード(NAPT)

RASサーバーIP接続 (リモートアクセスサーバー)

サポート(登録可能なクライアント数:最大64ユーザー)
IPアドレス変換:無効

LAN型ダイヤルアップIP接続 (発着信:双方向)

サポート
IPアドレス変換:無効

専用線IP接続 (3.4KHz 2線式 アナログ専用線)

IPアドレス変換:無効

機器設定管理

機器設定

WWWブラウザ(HTTPd内蔵 ・ リモート設定可能)

設定保護

ユーザーID/パスワード・信頼ネットワーク

Syslog

一部サポート

※1:シリアルポートを使用するためには、ファームウェアをVer5.002.00にバージョンアップする必要があります。ファームウェアはこちらからダウンロードしてください。

※2:シリアルポートを使用するためには、別売りの「ITSシリーズ専用シリアルケーブル」が必要です。「ITSシリーズ専用シリアルケーブル」はオンラインショップからお買い求めください。

ハードウェア仕様

WANポート

ポート数

1ポート
10BASE-T/100BASE-TX:AUTO MDI/MDI-X対応

規格

IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
CSMA/CD

コネクタ形状

8ピンモジュラー(RJ-45・メス)

通信速度

10Mbps/100Mbps 全二重/半二重 自動認識(固定設定可能)

LANポート

ポート数

4ポート
10BASE-T/100BASE-TX:AUTO MDI/MDI-X対応

規格

IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX
IEEE802.x Flow Control
CSMA/CD

コネクタ形状

8ピンモジュラー(RJ-45・メス)

スイッチング方式

ストア&フォワード

バッファメモリ

64KB

通信速度

10Mbps/100Mbps 全二重/半二重 自動認識(固定設定可能)

MACアドレステーブル

1000エントリー 自動学習

L2スイッチ機能

ポートベースQoS/タグベースQoS機能
ポートベースVLAN/タグベースVLAN機能
送受信速度制限機能
ブロードキャストストーム保護機能
ミラーリング機能

モデムポート (内蔵モデム)

ポート数

1ポート

収容回線数

1回線

適用回線

電話回線(一般公衆回線)
専用回線(3.4KHz 2線式)

ダイヤル方式

ダイヤルパルス式(10/20pps)
プッシュ式

NCU制御コマンド

ATコマンド

回線モニタ

内蔵スピーカー
モニタランプ(LED)

動作モード

ANS/ORGモード

送信レベル

-10dBm ~ -16dBm
ただし、工場出荷時は-16dBm以下

受信レベル

-43dBm以上

エラー訂正機能

ITU-T V.42準拠(MNP4、LAPM含む)

データ圧縮機能

ITU-T V.44/V.42bis準拠、MNP5準拠

通信速度(DTE)

115.2Kbps(固定)

フロー制御

ハードウェア・フロー制御(RTS/CTS)

通信規格

ITU-T V.22/V.22bis/V.32/V.32bis/V.34/V.90

通信速度(DCE)

1200/2400/4800/7200/12000/14400/16800/19200/21600/24000/26400/28000/28800/29333/30667/31200/32000/33333/33600/34667/36000/37333/38667/40000/41333/42667/44000/45333/46667/48000/49333/50667/52000/53333/54667/56000(bps)

シリアルポート※1、※2

ポート数

1ポート

コネクタ形状

MiniDIN(メス)

通信速度

9.6/19.2/38.4/57.6/115.2/230.4(Kbps)

フロー制御

ハードウェアフロー制御(RTS/CTS)

電源

外部電源

入力:100VAC 50/60Hz
出力:DC9V 1300mA

消費電力

最大 約8.5W以下

筐体

外形寸法

228(W) × 143(D) × 30(H) mm
(金属筐体・本体のみ・突起部除く)

重量

約800g (MR-OPT-ITS+ 本体のみ)

環境条件

温度

0~40℃

湿度

25~85%(結露しないこと)

RoHS指令

準拠

保証期間

1年間

付属品

■ツイストペアストレートケーブル(CAT5e)1.8m/1本
■モジュラーケーブル(RJ-11) 2m /1本
■電源アダプター/1個
■CD-ROM(ユーザーズマニュアル)/1枚
■保証書/1枚
