Dualのハードウェア仕様| 分 類 |
項 目 |
仕 様 |
| シ リ ア ル ポ ｜ ト |
ポート数 | 2ポート |
| インタフェース | V.24/V.28（RS-232C） | |
| コネクタ形状 | D-SUB 9ピン（オス） | |
| 通信速度（DTE） | 1.2/ 2.4/ 4.8/ 7.2/ 14.4/ 19.2/ 28.8/ 38.4/ 57.6/ 115.2/ 230.4/460.8 （Kbps） | |
| フロー制御 | ハードウェア・フロー制御（RTS/CTS） | |
| Ｌ Ａ Ｎ ポ ｜ ト |
ポート数 | 4ポート |
| Uplinkポート | 1ポート（L4ポートと排他使用） | |
| インタフェース | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX CSMA/CD |
|
| コネクタ形状 | 8ピン モジュラー （RJ-45） | |
| 通信速度 | 10Mbps / 100Mbps | |
| 電 源 |
外部電源 （ACアダプター） |
INPUT ： AC100V 50/60Hz |
| OUTPUT ： AC9V 1500mA | ||
| 筐 体 |
外形寸法 | 228(W) × 143(D) × 30(H) mm |
| 重量 | 約810g | |
| 環 境 条 件 |
温度 | 0〜40℃ |
| 湿度 | 25〜85% |
| 分 類 |
項 目 |
仕 様 |
||
| モ デ ム ポ ｜ ト ／ 内 蔵 モ デ ム |
収容回線数 | 1回線 | ||
| 適用回線 | 電話回線 / 専用回線（3.4KHz） | |||
| ダイヤル方式 | ダイヤルパルス式（10/20ps） プッシュ式 |
|||
| NCU制御コマンド | ATコマンド | |||
| 回線モニタ | 内蔵スピーカー | |||
| 動作モード | ANS/ORGモード | |||
| 送信レベル | -6dBm 〜 -15dBm ただし工場出荷時は-15dBm以下 |
|||
| 受信レベル | -43dBm | |||
| エラー訂正機能 | ITU-T V.42準拠（MNP4、LAPM含む） | |||
| データ圧縮機能 | ITU-T V.42bis準拠、MNP5準拠 | |||
| 通信速度（DTE） | 230.4Kbps (固定） | |||
| フロー制御 | ハードウェア・フロー制御（RTS/CTS） | |||
| 通信規格 | ITU-T V.21/BELL 103, V.22/BELL 212A, V.22bis, V.32,
V.32bis, V.34, V.90（受信のみ） Rockwell K56flex（受信のみ） |
|||
| 通信速度（DCE） |
|
|||
| 認定番号 | ||||
| AD99-0588JP | ||||
| シ リ ア ル ポ ｜ ト |
ポート数 | 1ポート | ||
| インタフェース | V.24/V.28（RS-232C） | |||
| コネクタ形状 | D-SUB 9ピン（オス） | |||
| 通信速度（DTE） | 1.2/ 2.4/ 4.8/ 7.2/ 14.4/ 19.2/ 28.8/ 38.4/ 57.6/ 115.2/ 230.4/460.8 （Kbps） | |||
| フロー制御 | ハードウェア・フロー制御（RTS/CTS） | |||
| Ｌ Ａ Ｎ ポ ｜ ト |
ポート数 | 4ポート | ||
| Uplinkポート | 1ポート（L4ポートと排他使用） | |||
| インタフェース | IEEE802.3 10BASE-T | |||
| コネクタ形状 | 8ピン モジュラー （RJ-45） | |||
| 通信速度 | 10Mbps | |||
| 電 源 |
外部電源 （ACアダプター） |
INPUT ： AC100V 50/60Hz | ||
| OUTPUT ： AC9V 1500mA | ||||
| 筐 体 |
外形寸法 | 228(W) × 143(D) × 30(H) mm | ||
| 重量 | 約830g | |||
| 環 境 条 件 |
温度 | 0〜40℃ | ||
| 湿度 | 25〜85% |
- 結線表
信号 D-SUB
9ピンDCD 1 RXD 2 TXD 3 DTR 4 GND 5 DSR 6 RTS 7 CTS 8 RI 9

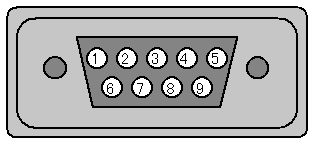

- コネクタピン配置図
（D-SUB 9ピン オス）
