9-2-3 設定例

IPマスカレードテーブルの設定例について説明します。

必要に応じて参照して下さい。
　WWWサーバーをインターネット側へ公開する例
　FTPサーバーをインターネット側へ公開する例
　ネットワークゲームを行う例
9-2 IPマスカレードテーブル設定 へ戻る
WWWサーバーをインターネット側へ公開する例
　
契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のWWWサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

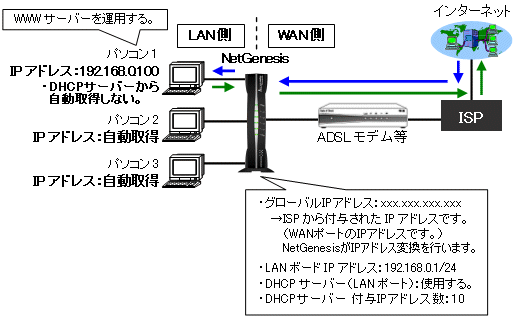

【 構成例 】

　
  インターネット側からNetGenesisのLAN内のWWWサーバーへ接続する場合、NetGenesisのWANポートのIPアドレス(※1・※2）を指定して下さい。
　
　※1： 以下の動作モードの場合、11-3 WANポート情報 を参照してWANポートのIPアドレスを調べて下さい。
　
　・DHCPクライアント IPアドレス自動取得 ［IPアドレス変換有効］
　・PPPoEクライアント  IPアドレス自動取得  ［IPアドレス変換有効］
　※2： WANポートの動作モードが「IPアドレス固定（1〜16個）［IPアドレス変換有効］」の場合、「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。
  NetGenesisのLAN内のパソコンからLAN内のWWWサーバーへ接続する場合、WWWサーバーのプライベートIPアドレスを指定して下さい。
　 NetGenesisのWANポートの（グローバル）IPアドレスを指定しても、接続できませんので注意して下さい。

上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 www-http（ポート番号：80）
終了ポート番号 www-http（ポート番号：80）
変換IPアドレス
（WWWサーバーを運用するパソコンのIPアドレス）		 192.168.0.100
9-2ｰ3 設定例 へ戻る
FTPサーバーをインターネット側へ公開する例
　
契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のFTPサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

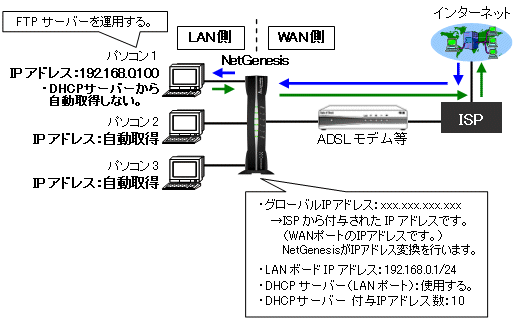

【 構成例 】

　
  インターネット側からNetGenesisのLAN内のFTPサーバーへ接続する場合、NetGenesisのWANポートのIPアドレス(※1・※2）を指定して下さい。
　
　※1： 以下の動作モードの場合、11-3 WANポート情報 を参照してWANポートのIPアドレスを調べて下さい。
　
　・DHCPクライアント IPアドレス自動取得 ［IPアドレス変換有効］
　・PPPoEクライアント  IPアドレス自動取得  ［IPアドレス変換有効］
　※2： WANポートの動作モードが「IPアドレス固定（1〜16個）［IPアドレス変換有効］」の場合、「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。
  NetGenesisのLAN内のパソコンからLAN内のFTPサーバーへ接続する場合、FTPサーバーのプライベートIPアドレスを指定して下さい。
　 NetGenesisのWANポートの（グローバル）IPアドレスを指定しても、接続できませんので注意して下さい。

上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 ftp（ポート番号：21）
終了ポート番号 ftp（ポート番号：21）
変換IPアドレス
（FTPサーバーを運用するパソコンのIPアドレス）		 192.168.0.100
　
　※ FTPデータセッション用のTCPポートは設定不要です。
9-2ｰ3 設定例 へ戻る
ネットワークゲームを行う例
　
契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内でネットワークゲームを行う場合、あらかじめ契約しているISPへ確認して下さい。

　
  IPマスカレードテーブルの設定を行うにあたって、使用するネットワークゲームの以下の情報が必要となります。
　
使用するプロトコル TCPプロトコルかUDPプロトコルか等
ポート番号 プロトコルの使用するポート番号xxxx等
　 詳しくは、ネットワークゲームのマニュアル等を参照して下さい。
  TCP、UDP、ICMP、ESP以外のプロトコルを使用するソフトウェアは、IPマスカレードテーブルを設定しても動作しません。
  ネットワークゲームによっては、LAN内の複数台のパソコンで同時使用ができないものがあります。
　 あらかじめご了承下さい。

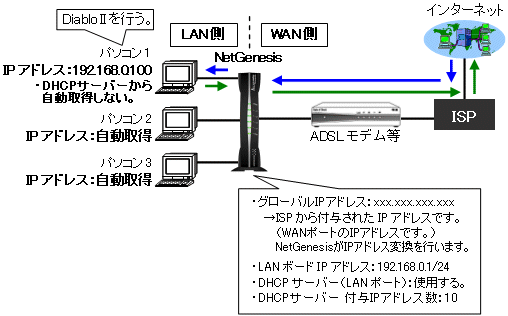

以下、ネットワークゲーム「Diablo II」での構成例です。


　
  インターネット側からNetGenesisのLAN内のパソコンへ接続する場合、NetGenesisのWANポートのIPアドレス(※1・※2）を指定して下さい。
　
　※1： 以下の動作モードの場合、11-3 WANポート情報 を参照してWANポートのIPアドレスを調べて下さい。
　
　・DHCPクライアント IPアドレス自動取得 ［IPアドレス変換有効］
　・PPPoEクライアント  IPアドレス自動取得  ［IPアドレス変換有効］
　※2： WANポートの動作モードが「IPアドレス固定（1〜16個）［IPアドレス変換有効］」の場合、「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。

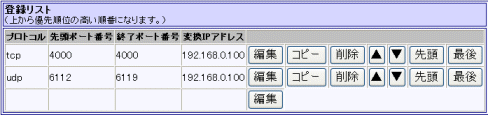

上記の構成例の場合、以下のように設定します。



登録するテーブル情報1
プロトコル TCP
開始ポート番号 4000
終了ポート番号 4000
変換IPアドレス
（ゲームを行うパソコンのIPアドレス）		 192.168.0.100
　
登録するテーブル情報2
プロトコル UDP
開始ポート番号 6112
終了ポート番号 6119
変換IPアドレス
（ゲームを行うパソコンのIPアドレス）		 192.168.0.100
9-2ｰ3 設定例 へ戻る
9-2-4 IPマスカレードテーブルとPPTP

LAN内で運用しているPPTPサーバーを、WAN側から接続可能にするための設定について説明します。
　
契約しているISPによっては、IPマスカレードテーブルを設定してもLAN内のPPTPサーバーへ接続できない場合があります。
（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
NetGenesisのLAN内のパソコンでPPTPサーバーを運用する場合、あらかじめ契約しているISPへ確認して下さい。

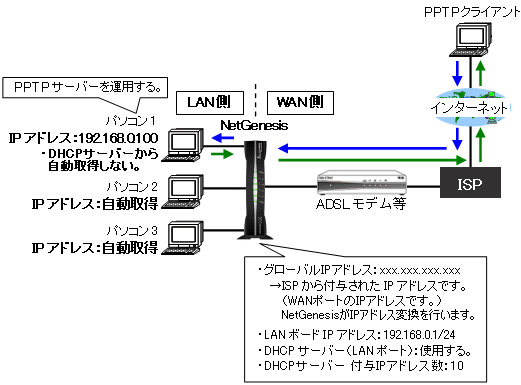

【 構成例 】

　
  インターネット側からNetGenesisのLAN内のPPTPサーバーへ接続する場合、NetGenesisのWANポートのIPアドレス(※1・※2）を指定して下さい。
　
　※1： 以下の動作モードの場合、11-3 WANポート情報 を参照してWANポートのIPアドレスを調べて下さい。
　
　・DHCPクライアント IPアドレス自動取得 ［IPアドレス変換有効］
　・PPPoEクライアント  IPアドレス自動取得  ［IPアドレス変換有効］
　※2： WANポートの動作モードが「IPアドレス固定（1〜16個）［IPアドレス変換有効］」の場合、「WAN側 IPマスカレード変換用IPアドレス」を指定して下さい。
  PPTP接続を行う場合、WANポートの動作モード設定において、［PPTP変換を有効にする］（VPN変換の設定）にチェックを入れる必要があります。
　 ［PPTP変換を有効にする］にチェックを入れ、かつIPマスカレードテーブルに「TCPプロトコル・ポート番号1723」を設定することにより、GREプロトコルが同時にルーティングされます。
　 詳細は 第6章 WANポートの設定 で、現在選択している動作モードの設定項目を参照して下さい。
　 （DMZホスト機能によるPPTPサーバーの運用はできません。）

上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル TCP
開始ポート番号 pptp（ポート番号：1723）
終了ポート番号 pptp（ポート番号：1723）
変換IPアドレス
（PPTPサーバーを運用するパソコンのIPアドレス）		 192.168.0.100
9-2 IPマスカレードテーブル設定 へ戻る
9-2-5 IPマスカレードテーブルとIPSec

LAN内のパソコンからIPSec通信（IPSecパススルー）を行うための設定について説明します。
　
  IPSecの使用環境や設定条件によっては、IPSec側の制限によりIPSec通信（IPSecパススルー）ができない場合があります。
　 あらかじめご了承下さい。
  IPSec通信（IPSecパススルー）を行うにあたり、IPSec側を「IPアドレス変換を通過可能なESPトンネルモード」に設定する必要があります。
　 （例．Windows 2000/XP標準のIPSecでは、この設定はできません。）

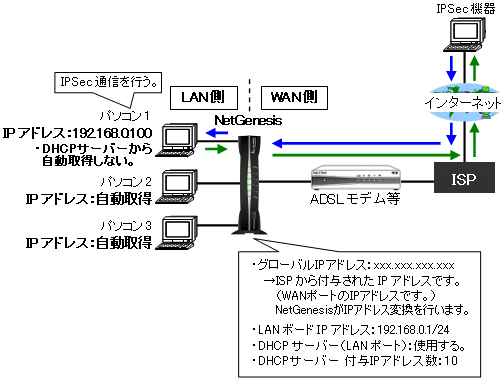

【 構成例 】

　
  IPSec通信を行う場合、WANポートの動作モード設定において、［IPSecパススルー（IKEポートの通信）を有効にする］（VPN変換の設定）にチェックを入れる必要があります。
　 詳細は 第6章 WANポートの設定 で、現在選択している動作モードの設定項目を参照して下さい。

上記の構成例の場合、以下のように設定します。


　

登録するテーブル情報
プロトコル ESP
開始ポート番号 （空欄）
終了ポート番号 （空欄）
変換IPアドレス
（IPSec通信を行うパソコンのIPアドレス）		 192.168.0.100
