第6章　IPアドレス変換の設定（NAT/IPマスカレード）・変換IPアドレス2～16個・PPPoEなし

IPアドレス変換の設定（NAT/IPマスカレード）

IPアドレス変換（NAT/IPマスカレード）について説明します。

ISPから取得した固定IPアドレスの個数によって、それぞれ以下の内容を参照して下さい。

【固定IPアドレスが1個の場合】

	IPアドレス変換（IPマスカレード）の概要
	IPアドレス変換の設定（変換用ネットワークの設定）・・・変換IPアドレス数：1個
	セッション情報保持時間の設定（IPマスカレード変換の設定）
	Windows Messenger変換の設定
	VPN変換の設定

【固定IPアドレスが2～16個の場合】

	複数固定IPアドレス変換（NAT/IPマスカレード）の概要
	IPアドレス変換の設定（変換用ネットワークの設定）・・・変換IPアドレス数：2～16個）
	セッション情報保持時間の設定（IPマスカレード変換の設定）
	Windows Messenger変換の設定
	VPN変換の設定

直前に表示したページへ戻る

複数固定IPアドレス変換（NAT/IPマスカレード）の概要

複数固定IPアドレス変換（NAT/IPマスカレード）の概要について説明します。

NetGenesisはISPから取得した複数の固定IPアドレスを、LAN内の複数のプライベートIPアドレスへ変換します。


	複数固定IPアドレス変換が対応するIPアドレス数は2・4・8・16個です。

IPアドレスの変換方法について

ISPから取得した固定IPアドレスの個数によって、IPアドレスの変換方式が異なります。

ISPから取得した固定IPアドレスが2個の場合

1個をNAT（1対1）で変換、1個をIPマスカレード（1対複数）で変換します。

　例）

固定IPアドレスが「xxx.xxx.xxx.2/31（255.255.255.254）」の場合

固定IPアドレス	IPアドレス変換方式
xxx.xxx.xxx.2	NAT（1対1）
xxx.xxx.xxx.3	IPマスカレード（1対複数）

ただし、WAN側ネットワーク（ISPから取得した固定IPアドレスの範囲）内にゲートウェイが存在する場合、IPマスカレード変換のみとなります。
（上記例で「xxx.xxx.xxx.2」がWAN側ゲートウェイだった場合、「xxx.xxx.xxx.2」はIPアドレス変換の対象外となり、「xxx.xxx.xxx.3」がIPマスカレード変換されます。）

IPマスカレードで変換する固定IPアドレスは、任意に決めることができます。
（設定方法については次項 IPアドレス変換の設定（変換用ネットワークの設定）で説明します。）

ISPから取得した固定IPアドレスが4・8・16個の場合

固定IPアドレスの中の先頭（ネットワークアドレス）と最後（ブロードキャストアドレス）、及びWAN側ネットワーク（ISPから取得した固定IPアドレスの範囲）内のゲートウェイは、IPアドレス変換の対象外となります。

残りの固定IPアドレスのうち、1個をIPマスカレード（1対複数）で変換、他をNAT（1対1）で変換します。

　例）

固定IPアドレスが「xxx.xxx.xxx.8/29（255.255.255.248・8個）」、

WAN側ネットワークのゲートウェイが「xxx.xxx.xxx.9」の場合。
（WAN側ネットワーク内にゲートウェイがある場合。）

固定IPアドレス	IPアドレス変換方式
xxx.xxx.xxx.8 （ネットワークアドレス）	IPアドレス変換の対象外（IPアドレス変換されません）
xxx.xxx.xxx.9 （WAN側ネットワーク内ゲートウェイ）	IPアドレス変換の対象外（IPアドレス変換されません）
xxx.xxx.xxx.10	NAT（1対1）
xxx.xxx.xxx.11	NAT（1対1）
xxx.xxx.xxx.12	NAT（1対1）
xxx.xxx.xxx.13	NAT（1対1）
xxx.xxx.xxx.14	IPマスカレード（1対複数）
xxx.xxx.xxx.15 （ブロードキャストアドレス）	IPアドレス変換の対象外（IPアドレス変換されません）

NAT変換と「LAN側変換後の先頭IPアドレス」について

複数固定IPアドレス変換を使用する場合、変換する固定IPアドレスとLAN側のプライベートIPアドレスを以下の条件で設定します。

「LAN側変換後の先頭IPアドレス」の最後の数値（最後の8ビット）を、固定IPアドレス数の倍数にする。

例えば、NetGenesisのLANポートIPアドレスが「192.168.0.1」（工場出荷値）で、ISPから取得した固定IPアドレスが8個の場合、「LAN側変換後の先頭IPアドレス」は以下のように設定します。

　LAN側変換後の先頭IPアドレス＝

192.168.0.0 / 192.168.0.8 / 192.168.0.16 / 192.168.0.24．．．．192.168.0.248

・・・	最後の数値が8の倍数（ISPから取得した固定IPアドレス数の倍数）

以下の例を参考にして下さい。

例1）

・	ISPから取得した固定IPアドレスが「xxx.xxx.xxx.8/29」（255.255.255.248・8個）。
・	「WAN側ネットワークの設定」の「デフォルトゲートウェイ」が「xxx.xxx.xxx.9」。
・	「WAN側 IPマスカレード変換用IPアドレス」を「xxx.xxx.xxx.14」に設定。
・	「サブネットマスク（変換IPアドレス数）」を「255.255.255.248（/29・8個）」に設定。
・	「LAN側変換後の先頭IPアドレス」を「192.168.0.0」に設定。

この例の場合、以下のようにIPアドレス変換が行われます。

固定IPアドレス	IPアドレス変換方式	プライベートIPアドレス
xxx.xxx.xxx.8 （ネットワークアドレス）	IPアドレス変換されません	192.168.0.0
xxx.xxx.xxx.9 （WAN側ネットワーク内デフォルトゲートウェイ）	IPアドレス変換されません	（192.168.0.1）・・・（※）
xxx.xxx.xxx.10	NAT（1対1）	192.168.0.2
xxx.xxx.xxx.11	NAT（1対1）	192.168.0.3
xxx.xxx.xxx.12	NAT（1対1）	192.168.0.4
xxx.xxx.xxx.13	NAT（1対1）	192.168.0.5
xxx.xxx.xxx.14	IPマスカレード（1対複数）	192.168.0.6 　/ 192.168.0.1 　/ 192.168.0.7～254
xxx.xxx.xxx.15 （ブロードキャストアドレス）	IPアドレス変換されません	（192.168.0.7）・・・（※）

※	プライベートIPアドレス「192.168.0.1」「192.168.0.7」は、固定IPアドレス「xxx.xxx.xxx.14」（WAN側 IPマスカレード変換用IPアドレス）にIPマスカレード変換されます。

必要に応じて以下のページを印刷し、設定時の参考にして下さい。

固定IPアドレス・16個	固定IPアドレス・8個
固定IPアドレス・4個	固定IPアドレス・2個

NetGenesisのDHCPサーバーを使用し、かつNAT変換されるプライベートIPアドレス（上記例の場合「192.168.0.2～192.168.0.6」）を各パソコン等に固定（指定）する場合、DHCPサーバーの設定を変更する必要があります。

DHCPサーバーの設定については 7-1 DHCPサーバー設定を参照して下さい。

＊	上記例の場合、DHCPサーバーの設定の「先頭IPアドレス/サブネット」を「192.168.0.2/24」（工場出荷値）から「192.168.0.6/24」へ変更します。

例2）

・	ISPから取得した固定IPアドレスが「xxx.xxx.xxx.8/29」（255.255.255.248・8個）。
・	「WAN側ネットワークの設定」の「デフォルトゲートウェイ」が「xxx.xxx.xxx.9」。
・	「WAN側 IPマスカレード変換用IPアドレス」を「xxx.xxx.xxx.10」に設定。
・	「サブネットマスク（変換IPアドレス数）」を「255.255.255.248（/29・8個）」に設定。
・	「LAN側変換後の先頭IPアドレス」を「192.168.0.8」に設定。

この例の場合、以下のようにIPアドレス変換が行われます。

固定IPアドレス	IPアドレス変換方式	プライベートIPアドレス
xxx.xxx.xxx.8 （ネットワークアドレス）	IPアドレス変換されません	（192.168.0.8）・・・（※）
xxx.xxx.xxx.9 （WAN側ネットワーク内デフォルトゲートウェイ）	IPアドレス変換されません	（192.168.0.9）・・・（※）
xxx.xxx.xxx.10	IPマスカレード（1対複数）	192.168.0.10 　/ 192.168.0.1～9 　/ 192.168.0.15～254
xxx.xxx.xxx.11	NAT（1対1）	192.168.0.11
xxx.xxx.xxx.12	NAT（1対1）	192.168.0.12
xxx.xxx.xxx.13	NAT（1対1）	192.168.0.13
xxx.xxx.xxx.14	NAT（1対1）	192.168.0.14
xxx.xxx.xxx.15 （ブロードキャストアドレス）	IPアドレス変換されません	（192.168.0.15）・・・（※）

※	プライベートIPアドレス「192.168.0.8」「192.168.0.9」「192.168.0.15」は、固定IPアドレス「xxx.xxx.xxx.10」（WAN側 IPマスカレード変換用IPアドレス）にIPマスカレード変換されます。

必要に応じて以下のページを印刷し、設定時の参考にして下さい。

固定IPアドレス・16個	固定IPアドレス・8個
固定IPアドレス・4個	固定IPアドレス・2個

NetGenesisのDHCPサーバーを使用し、かつNAT変換されるプライベートIPアドレス（上記例の場合「192.168.0.9～192.168.0.14」）を各パソコン等に固定（指定）する場合、DHCPサーバーの設定を変更する必要があります。

DHCPサーバーの設定については 7-1 DHCPサーバー設定を参照して下さい。

＊	上記例の場合、DHCPサーバーの設定の「先頭IPアドレス/サブネット」を「192.168.0.2/24」（工場出荷値）から「192.168.0.15/24」へ変更するか、「付与IPアドレス数」を「64」から「8」へ変更します。（LAN内のパソコン台数等、環境に応じてどちらかの設定変更を行って下さい。）

例3）

・	ISPから取得した固定IPアドレスが「xxx.xxx.xxx.112/29」（255.255.255.248・8個）。
・	「WAN側ネットワークの設定」の「デフォルトゲートウェイ」が「xxx.xxx.xxx.113」。
・	「スタティックルーティング設定」でWANポートにルーティングテーブルを設定し、ゲートウェイアドレスとして「xxx.xxx.xxx.114」を設定。
	→「WAN側ネットワーク」内にゲートウェイが2つ存在する。
・	「WAN側 IPマスカレード変換用IPアドレス」を「xxx.xxx.xxx.118」に設定。
・	「サブネットマスク（変換IPアドレス数）」を「255.255.255.248（/29・8個）」に設定。
・	「LAN側変換後の先頭IPアドレス」を「192.168.0.240」に設定。

この例の場合、以下のようにIPアドレス変換が行われます。

固定IPアドレス	IPアドレス変換方式	プライベートIPアドレス
xxx.xxx.xxx.112 （ネットワークアドレス）	IPアドレス変換されません	（192.168.0.240）・・・（※）
xxx.xxx.xxx.113 （WAN側ネットワーク内デフォルトゲートウェイ）	IPアドレス変換されません	（192.168.0.241）・・・（※）
xxx.xxx.xxx.114 （WAN側ネットワーク内ゲートウェイ）	IPアドレス変換されません	（192.168.0.242）・・・（※）
xxx.xxx.xxx.115	NAT（1対1）	192.168.0.243
xxx.xxx.xxx.116	NAT（1対1）	192.168.0.244
xxx.xxx.xxx.117	NAT（1対1）	192.168.0.245
xxx.xxx.xxx.118	IPマスカレード（1対複数）	192.168.0.246 　/ 192.168.0.1～242 　/ 192.168.0.247～254
xxx.xxx.xxx.119 （ブロードキャストアドレス）	IPアドレス変換されません	（192.168.0.247）・・・（※）

※	プライベートIPアドレス「192.168.0.240」「192.168.0.241」「192.168.0.242」「192.168.0.247」は、固定IPアドレス「xxx.xxx.xxx.118」（WAN側 IPマスカレード変換用IPアドレス）にIPマスカレード変換されます。

必要に応じて以下のページを印刷し、設定時の参考にして下さい。

固定IPアドレス・16個	固定IPアドレス・8個
固定IPアドレス・4個	固定IPアドレス・2個

例4）

・ISPから取得した固定IPアドレスが「xxx.xxx.xxx.2/31」（255.255.255.254・2個）。

・「WAN側 IPマスカレード変換用IPアドレス」を「xxx.xxx.xxx.3」に設定。

・「サブネットマスク（変換IPアドレス数）」を「255.255.255.254（/31・2個）」に設定。

・「LAN側変換後の先頭IPアドレス」を「192.168.0.100」に設定。

この例の場合、以下のようにIPアドレス変換が行われます。

固定IPアドレス	IPアドレス変換方式	プライベートIPアドレス
xxx.xxx.xxx.2	NAT（1対1）	192.168.0.100
xxx.xxx.xxx.3	IPマスカレード（1対複数）	192.168.0.1～99 192.168.0.101～254

必要に応じて以下のページを印刷し、設定時の参考にして下さい。

固定IPアドレス・16個	固定IPアドレス・8個
固定IPアドレス・4個	固定IPアドレス・2個

IPマスカレードによって同時にインターネットへ接続できるパソコン台数（セッション数）について

IPマスカレードでは最大2048セッションのデータのやりとりが可能です。（※1）

「セッション」とはTCP/UDP/ICMPによるデータ処理の単位です。

例えば、WWWブラウザの1つのウインドウを「1セッション」としてカウントします。
（1つのウィンドウが本マニュアルの本項目のように、フレームによって3つに分かれている場合は「3セッション」とカウントされます。）

通常、1台のパソコンでインターネットへ接続する場合、WWWブラウザやメールソフトウェア等により約10～20セッション程度使用すると考えられます。

すなわち、IPマスカレード変換においては、約70～80台（※2）程度のパソコンから同時にインターネットへ接続できると考えられます。

※1：	LAN側→WAN側のセッション、WAN側→LAN側のセッションの両方が対象となります。
※2：	同時にインターネットへ接続できるパソコン台数は、　「IPマスカレード変換で接続可能なパソコン台数（約40台）＋NAT変換されるパソコン台数」となります。
	例えば、固定IPアドレスが8個で、かつWAN側変換用ネットワーク内にゲートウェイが1個の場合、NAT変換されるパソコン台数が4台のため、「IPマスカレード（約70～80台）＋NAT（4台）」で、合計「約74～84台」のパソコンから同時にインターネットへ接続できると考えられます。
	（ただし、使用環境やソフトウェア等によって異なりますので、上記台数はあくまでも「目安」としてお考え下さい。）

IPマスカレードにおける留意事項について（NATとの違い）

IPマスカレードを使用する場合、初期状態では一部正しく動作しないソフトウェアがあります。

　例1）WWWサーバーやFTPサーバーを運用するパソコン。
　例2）ネットワークゲームを行うパソコン。

（LAN内で「WAN側から通信が開始されるソフトウェアを使用する」場合に該当します。）

これは、WAN側からIPマスカレードで変換される固定IPアドレス宛に通信が開始された場合、LAN側への変換先IPアドレスが複数あるので、「LAN内のどのIPアドレス宛の通信なのか特定できない」ために発生します。

これに対し、NATは「1対1」の変換＝「LAN側への変換先IPアドレスが1つ」のため、多くのソフトウェアが動作します。

IPマスカレードで変換されるLAN側IPアドレスにおいて、WWWサーバー等を運用する場合は第9章 DMZホスト機能とIPマスカレードテーブルの設定を参照して下さい。

直前に表示したページへ戻る

このページの先頭へ戻る

IPアドレス変換の設定（変換用ネットワークの設定）
・・・変換IPアドレス数：2～16個

ISPから取得した固定IPアドレスが2・4・8・16個の場合の、IPアドレス変換の設定（変換用ネットワークの設定）について説明します。

　必要に応じて以下のページを印刷し、設定時の参考にして下さい。

固定IPアドレス・16個	固定IPアドレス・8個
固定IPアドレス・4個	固定IPアドレス・2個

以降、各画面は設定例です。
ISPからの情報等を元に設定して下さい。

　◆

「ISPから取得した固定IPアドレスが "192.168.100.16/29（8個）"、WAN側ゲートウェイが "192.168.100.17"」を例に説明します。

・	この例の場合の「WAN側ネットワークの設定」

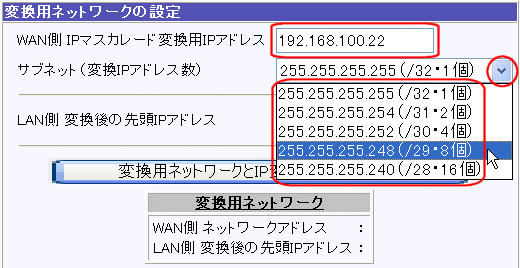

［WAN側 IPマスカレード変換用IPアドレス］欄に、ISPから取得した固定IPアドレスの中で、IPマスカレード変換するIPアドレスを入力して下さい。
　
［サブネットマスク（変換IPアドレス数）］欄の「▼」をクリックして、固定IPアドレスの個数を選択して下さい。

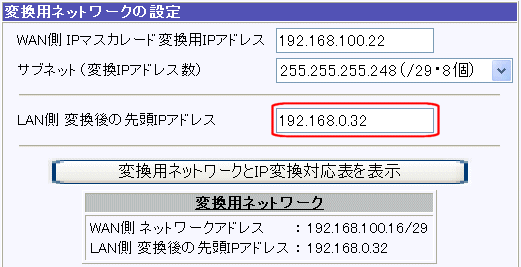

［LAN側変換後の先頭IPアドレス］欄に、NetGenesisのLANポートIPアドレスと同一ネットワーク内で、かつ最後の数値（最後の8ビット）が「変換IPアドレス数の倍数」となるIPアドレスを入力して下さい。

例えば、「変換IPアドレス数」（固定IPアドレスの個数）が8個、NetGenesisのLANポートIPアドレスが工場出荷値（192.168.0.1）で、かつ「192.168.0.34～192.168.0.37」をNAT変換するように設定する場合、「192.168.0.32」を入力して下さい。

上記例の場合、以下のようにIPアドレス変換が行われます。

固定IPアドレス

IPアドレス変換方式

プライベートIPアドレス

192.168.100.16
（ネットワークアドレス）

IPアドレス変換されません

（192.168.0.32）・・・※

＊	LAN側変換後の先頭IPアドレス

192.168.100.17
（WAN側ネットワーク内
デフォルトゲートウェイ）

IPアドレス変換されません

（192.168.0.33）・・・※

192.168.100.18

NAT（1対1）

192.168.0.34

192.168.100.19

NAT（1対1）

192.168.0.35

192.168.100.20

NAT（1対1）

192.168.0.36

192.168.100.21

NAT（1対1）

192.168.0.37

192.168.100.22

＊	WAN側 IPマスカレード変換用IPアドレス

IPマスカレード（1対複数）

192.168.0.38
　/ 192.168.0.1～33
　/ 192.168.0.39～254

192.168.100.23
（ブロードキャストアドレス）

IPアドレス変換されません

（192.168.0.39）・・・※

※	プライベートIPアドレス「192.168.0.32」「192.168.0.33」「192.168.0.39」は、固定IPアドレス「192.168.100.22」（WAN側 IPマスカレード変換用IPアドレス）にIPマスカレード変換されます。

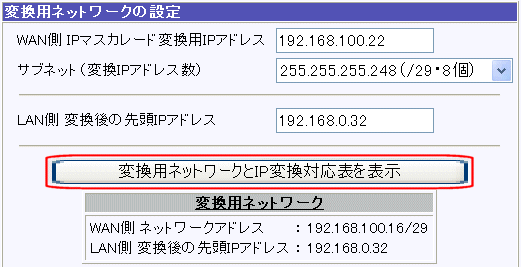

［変換用ネットワークとIP変換対応表を表示］ボタンをクリック（※）して下さい。


※	画面の再読込が行われるため、いったん先頭に戻ります。「IPアドレス変換の設定」欄まで画面をスクロールさせて下さい。

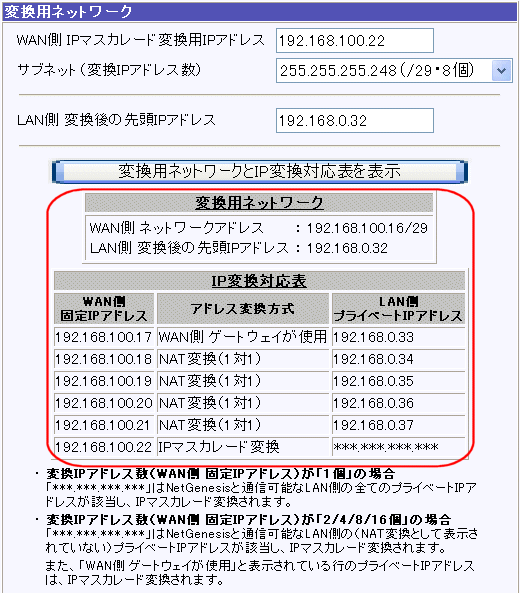

［変換用ネットワーク］欄と［IP変換対応表］欄がそれぞれ表示されます。

「変換用ネットワーク」の表示について

［LAN側変換後のIPアドレス］の最後の数値（最後の8ビット）に、誤って「変換IPアドレス数」の倍数でない数値を入力しても、NetGenesisのWWWブラウザ設定機能が自動的に正しい数値に修正します。

例）	サブネットマスク（変換IPアドレス数）	：	255.255.255.248
	LAN側変換後の先頭IPアドレス	：	192.168.0.35

→	この状態でも、［LAN側変換後の先頭IPアドレス］はNetGenesisのWWWブラウザ設定機能が「192.168.0.32」へ修正して設定します。
	（［WAN側 IPマスカレード変換用IPアドレス］～［LAN側変換後の先頭IPアドレス］を入力した後、［変換用ネットワークを表示］ボタンをクリックすると、このことが分かります。）

「IP変換対応表」の表示について

「WAN側 IPマスカレード変換用IPアドレス」「サブネット（変換IPアドレス数）」「LAN側変換後の先頭IPアドレス」の設定内容によって、WAN側固定IPアドレスとLAN側プライベートIPアドレスがどのようにIPアドレス変換されるか、一覧表示されます。

WAN側の固定IPアドレス（変換用ネットワーク内）がゲートウェイの場合、「アドレス変換方式」欄に「WAN側ゲートウェイが使用」と表示され、同一行のプライベートIPアドレスはIPマスカレード変換されます。

直前に表示したページへ戻る

このページの先頭へ戻る

セッション情報保持時間の設定（IPマスカレード変換の設定）

セッション情報保持時間の設定について説明します。
　

「WAN側 IPマスカレード変換用IPアドレス」で入力したIPアドレスが対象となります。

ここで設定した時間の間、セッション（※）が保持されます。

例えば工場出荷値「3分」の場合、そのセッションのデータのやり取りが無くなった後（通信が終了した後）、3分間セッションが保持されます。

（3分後にそのセッションは解放され、他の通信で利用可能になります。）

※	セッションについてはこちらを参照して下さい。

2048セッションを越えた場合、それ以降は新たなユーザー（パソコン等）がインターネットへ接続しようとしても接続できません。

無通信状態がここで設定する［セッション情報保持時間］を過ぎた場合、接続権利を譲るため、新たなユーザー（パソコン等）が接続できるようになります。

特に変更する必要が無い場合、工場出荷値「3分」のままでお使い下さい。

設定を変更する場合は、［▼］をクリックして設定値（時間）を選択して下さい。
　

［セッション情報保持時間］の設定値を工場出荷値（3分）よりも長い時間に設定する場合、インターネットとの通信状況によってはデータの送受信が停止することがあります。

例えば［セッション情報保持時間］を［3時間］に設定した場合、ある1つの通信が終了してもそのセッションは3時間保持され続けるため、NetGenesisの同時使用可能なセッション数・2048を使い切ってしまうことが考えられるためです。

（WWWブラウザであるホームページを参照した後、別のホームページへジャンプしても、その前に参照していたホームページとのセッションは3時間保持されます。）

［セッション情報保持時間］を工場出荷値よりも長い時間に設定する場合、インターネットとの通信状況やLAN内のパソコンの台数等を考慮した上で設定するようにして下さい。

	NetGenesisが2048セッションを使い切っている場合、SYSLOG上に　IP Masquerade session table full と表示されます。
	SYSLOGについては 7-3 SYSLOG設定を参照して下さい。）

直前に表示したページへ戻る

このページの先頭へ戻る

Windows Messenger変換の設定

Windows Messenger変換の設定について説明します。
　

	UPnP機能を使用する方は、本設定を行わないで下さい。
	UPnP機能とWindows Messenger変換を同時に使用することはできません。

動作保証対象のソフトウェアバージョン、機能は以下の通りです。

　・ソフトウェアバージョン：Windows Messenger Ver4.7（※1）

・機能：	インスタントメッセージ（文字チャット）（※2）、音声/ビデオチャット、ファイル転送、電話をかける

上記以外のソフトウェアバージョンや機能については、動作保証外となりますので、あらかじめご了承下さい。
（2003年7月現在）

※1：	Windows Messengerの使い方や操作方法については、Windows Messengerのヘルプ等を参照して下さい。
※2：	インスタントメッセージ（文字チャット）のみを使用する場合、本項目の設定は不要です。

音声/ビデオチャット、ファイル転送機能を使用するためには、グローバルIPアドレスが必要です。
ISP側から配布されるIPアドレスがプライベートIPアドレスの場合、使用できません。（通信相手も含みます。）

音声/ビデオチャット、ファイル転送機能の接続がうまく行かない場合、Windows Messengerの「接続の設定」の表示内容を確認して下さい。

Windows Messengerの画面で、「ツール」メニューから「オプション」をクリックして「接続」タブをクリックして下さい

・	「現在、直接接続(ファイアウォールなし)で、.NET Messenger Service に接続しています。」と表示されている場合

→	いったんサインアウトし、再度サインインしてみて下さい。

・	「現在、既定のブラウザのHTTPプロキシサーバーの設定を使って.NET Messenger Service に接続しています。」と表示されている場合

→	Windows Messengerを再インストール（※）して下さい。

※	Windows Messengerの最新版はMicrosoftやMSNのサイトからダウンロードすることができます。

Windows Messengerを使用する場合、以下の設定を行って下さい。
　

「音声/ビデオチャット」、「ファイル転送」機能を使用する

チェックを入れることにより、Windows Messengerの「音声/ビデオチャット」機能、「ファイル転送」機能を使用することが可能になります。

「電話をかける」機能を使用する

チェックを入れることにより、Windows Messengerの「電話をかける」機能を使用することが可能になります。

"「電話をかける」機能を使用する" にチェックを入れる場合、必ず "「音声/ビデオチャット」、「ファイル転送」機能を使用する" にもチェックを入れて下さい。

上記2つのチェックは、IPアドレス変換方式によってチェックが必要か不要か異なります。

Windows Messenger変換の設定

「音声/ビデオチャット」、「ファイル転送」機能を使用する

「電話をかける」機能を使用する

IPアドレス
変換方式

NAT変換
（1対1）

チェック必要

チェック不要

IPマスカレード変換
（1対複数）

チェック必要

チェック必要（※）

※	「電話をかける」機能を使用する場合、　"「音声/ビデオチャット」、「ファイル転送」機能を使用する" と　"「電話をかける」機能を使用する" の両方にチェックを入れて下さい。

直前に表示したページへ戻る

このページの先頭へ戻る

VPN変換の設定

VPN変換の設定について説明します。

NetGenesisはVPNの変換機能として「PPTP変換」機能と「IPSecパススルー」機能の2つに対応しており、ルータを介したVPNネットワークを構築することが可能です。

使用するVPN通信に合わせて、以下の設定を行って下さい。
　

PPTP変換を有効にする

チェックを入れることにより、LAN内のPPTPクライアントとWAN側のPPTPサーバー間で、PPTPによるVPNネットワークを構築することが可能になります。

（GREプロトコルの変換が有効になります。）

※	IPアドレス変換方式「NAT変換（1対1）」、「IPマスカレード変換（1対複数）」の両方に対して、チェックが有効になります。

	契約しているISPによっては、「PPTP変換を有効にする」にチェックを入れても、WAN側のPPTPサーバーへ接続できない場合があります。
	（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
	NetGenesisのLAN内のパソコンからPPTP接続を行う場合、あらかじめ契約しているISPへ確認して下さい。

	LAN内で運用しているPPTPサーバーへ、WAN側から接続可能とするための設定については 9-2-4 IPマスカレードテーブルとPPTP を参照して下さい。
	（上記の "PPTP変換を有効にする" にチェックを入れることと、IPマスカレードテーブル設定の両方が必要となります。）

IPSecパススルー（IKEポートの通信）を有効にする

チェックを入れることにより、LAN→WANへUDP：500番（IKE）の通信を行う際、送信元ポート番号を変更しなくなりますので、IKEによる鍵交換が可能になります。

※	IPアドレス変換方式「IPマスカレード変換（1対複数）」に対して、チェックが有効になります。

IPSecの使用環境や設定条件によっては、IPSec側の制限によりIPSecパススルーを使用できない場合があります。
あらかじめご了承下さい。

IPSecパススルーを使用するにあたり、IPSec側を「IPアドレス変換を通過可能なESPトンネルモード」に設定する必要があります。
（例．Windows 2000/XP標準のIPSecでは、この設定はできません。）

IPSecパススルーを使用するためには、本設定に加え「IPマスカレードテーブルにESPプロトコルのエントリを設定（追加）する」または「DMZホスト機能を使用する」必要があります。

詳しくは、以下のどちらかを参照して下さい。

・	IPマスカレードテーブルにESPプロトコルのエントリを設定（追加）する場合

→	9-2-5 IPマスカレードテーブルとIPSec を参照して下さい。

・	DMZホスト機能を使用する場合

→	9-1 DMZホスト機能の設定を参照して下さい。

直前に表示したページへ戻る

このページの先頭へ戻る
