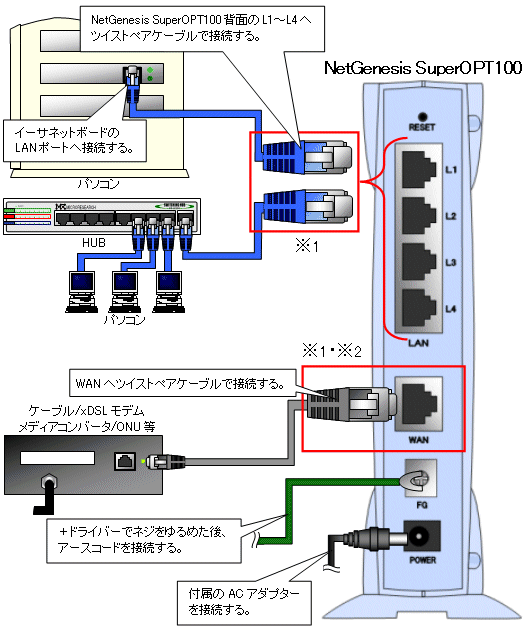

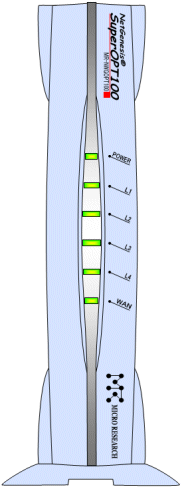

1-3 各部の名称と各機器との接続 NetGenesisの各部の名称、及び各機器との接続について説明します。 NetGenesisの機種に応じて、以下を参照して下さい。 　1-3-1 NetGenesis SuperOPT100 　　・各部の名称 　　　（前面：モニタランプ / 背面：各コネクタ、RESETスイッチ） 　　・各機器との接続 　　　（回線終端装置との接続 / 有線LANとの接続） 　1-3-2 NetGenesis SuperOPT90 / NetGenesis SuperOPT70 　　・各部の名称 　　　（前面：モニタランプ / 背面：各コネクタ、RESETスイッチ） 　　・各機器との接続 　　　（回線終端装置との接続 / 有線LANとの接続） 　1-3-3 NetGenesis SuperOPTAir 　　・各部の名称 　　  （前面：モニタランプ / 背面：各コネクタ、RESETスイッチ / 上面：PCカードスロット） 　　・無線LANとの接続 　　　（無線LANカードの取り付け・取り外し / 無線LANとの接続） 　　・各機器との接続 　　　（回線終端装置との接続 / 有線LANとの接続） 第1章 はじめに へ戻る 1-3-1 NetGenesis SuperOPT100 NetGenesis SuperOPT100の各部の名称、及び各機器との接続について説明します。 以下を参照して下さい。 　各部の名称 　（前面：モニタランプ / 背面：各コネクタ、RESETスイッチ） 　各機器との接続 　（回線終端装置との接続 / 有線LANとの接続） 1-3 各部の名称と各機器との接続 へ戻る 各部の名称 　 （前面：モニタランプ / 背面：各コネクタ、RESETスイッチ）  前面（モニタランプ） POWER ： NetGenesisの電源がONのときに点灯します。 L1～4・WAN ： 各ポートの通信速度、状態を表します。 　 　 　緑色で点灯 ： 100Mbpsでリンク確立中 　橙色で点灯 ： 10Mbpsでリンク確立中 点滅 ： データ通信中  背面（各コネクタ、RESETスイッチ） RESET ： NetGenesisの設定を工場出荷値に戻すためのボタンです。 → 細い棒等でRESETボタンを押したまま、POWERコネクタへACアダプターを接続する（電源をONにする）ことにより、NetGenesisの設定が工場出荷値に戻ります。 　＊ ACアダプターを接続した後、RESETボタンを10秒以上押し続けて下さい。 L1 L2 L3 L4 ： LANポート1～4です。 → ツイストペアケーブルを使用して、パソコンのイーサネットボードや他のHUB等と接続します。 　＊ ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。 WAN ： WANポートです。※1 → ツイストペアケーブルを使用して、ケーブル/xDSLモデム・メディアコンバータ・ONU等（回線終端装置）と接続します。 　 （ローカルルータとして使用する場合、別ネットワークのHUB等のネットワーク機器と接続します。） 　＊ ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。 FG ： FG（アース）端子です。 設置場所に合わせて市販のアースコードを用意し、接続して下さい。 感電やノイズの防止に効果があります。 （本製品にアースコードは付属していません。） POWER ： ACアダプター用コネクタです。 付属のACアダプターを接続します。※2 　        ※1： USBタイプのケーブル/xDSLモデムは接続できません。 ※2： 本製品に電源スイッチはありません。 ACアダプターを接続すると電源ON、抜くと電源OFFとなります。 ACアダプターを接続する際は、しっかり奥まで差し込んで下さい。 中途半端に差し込むと、接触不良により動作不良等が発生する場合があります。 1-3-1 NetGenesis SuperOPT100 へ戻る   各機器との接続 （回線終端装置との接続 / 有線LANとの接続） 以下のように各機器と接続して下さい。 　※1： ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。 　※2： USBタイプのケーブル/xDSLモデムは接続できません。 　 FG（アース）端子接続時の注意 アースコードを接続する際は、必ずACアダプターをコンセントにつなぐ前に行って下さい。 （アースコードを外す際は、ACアダプターをコンセントから外した後で行って下さい。） また、アースコードは必ずコンセント等のアース端子へ接続して下さい。 他の場所（ガス管や水道管等）へ、絶対に接続しないで下さい。 NetGenesisのLANポートIPアドレスを変更する場合 （NetGenesisのアンナンバード（unnumbered）機能を使用する場合等） NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1/24）から変更する場合（NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合）、必ず「1-2 設定を行う前に確認すること」の 既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順） を参照して下さい。 　※「/24」は「255.255.255.0」に該当します。 1-3-1 NetGenesis SuperOPT100 へ戻る
