1-3-2 NetGenesis SuperOPT90 / NetGenesis SuperOPT70

NetGenesis SuperOPT90 / NetGenesis SuperOPT70の各部の名称、及び各機器との接続について説明します。

以下を参照して下さい。
　各部の名称
　（前面：モニタランプ / 背面：各コネクタ、RESETスイッチ）
　各機器との接続
　（回線終端装置との接続 / 有線LANとの接続）
1-3 各部の名称と各機器との接続 へ戻る

各部の名称
　 （前面：モニタランプ / 背面：各コネクタ、RESETスイッチ）
　
　 以下の図はNetGenesis SuperOPT90の例です。
NetGenesis SuperOPT70の場合、本体色と前面のロゴが異なります。

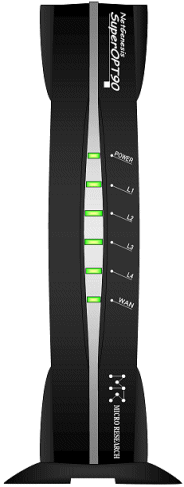

 前面（モニタランプ）
POWER ： NetGenesisの電源がONのときに点灯します。
L1〜4・WAN ： 各ポートの通信速度、状態を表します。
　 　
　緑色で点灯 ： 100Mbpsでリンク確立中
　橙色で点灯 ： 10Mbpsでリンク確立中
点滅 ： データ通信中

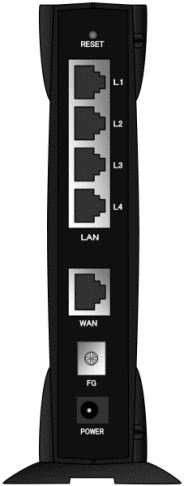

 背面（各コネクタ、RESETスイッチ）
RESET ： NetGenesisの設定を工場出荷値に戻すためのボタンです。
→ 細い棒等でRESETボタンを押したまま、POWERコネクタへACアダプターを接続する（電源をONにする）ことにより、NetGenesisの設定が工場出荷値に戻ります。
　＊ ACアダプターを接続した後、RESETボタンを10秒以上押し続けて下さい。
L1
L2
L3
L4		 ： LANポート1〜4です。
→ ツイストペアケーブルを使用して、パソコンのイーサネットボードや他のHUB等と接続します。
　＊ ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。
WAN ： WANポートです。※1 ※2 ※3
→ ツイストペアケーブルを使用して、ケーブル/xDSLモデム・メディアコンバータ・ONU等（回線終端装置）と接続します。
　 （ローカルルータとして使用する場合、別ネットワークのHUB等のネットワーク機器と接続します。）
FG ： FG（アース）端子です。
設置場所に合わせて市販のアースコードを用意し、接続して下さい。
感電やノイズの防止に効果があります。
　 　 （本製品にアースコードは付属していません。）
POWER ： ACアダプター用コネクタです。
付属のACアダプターを接続します。※4
　

※１： NetGenesis導入前にケーブル/xDSLモデム・メディアコンバータ・ONU等（回線終端装置）とパソコンを接続していたツイストペアケーブルを使用して下さい。
（または、回線終端装置に付属のツイストペアケーブルを使用して下さい。）
※2： ローカルルータとして使用する場合、以下のように接続して下さい。
 ・ WANポートと他のHUB等の通常ポートを接続する場合、ツイストペアストレートケーブルを使用して接続して下さい。
 ・ WANポートと他のHUB等のUplinkポートを接続する場合、ツイストペアクロスケーブルを使用して接続して下さい。
※3： USBタイプのケーブル/xDSLモデムは接続できません。
※4： 本製品に電源スイッチはありません。
ACアダプターを接続すると電源ON、抜くと電源OFFとなります。
ACアダプターを接続する際は、しっかり奥まで差し込んで下さい。
中途半端に差し込むと、接触不良により動作不良等が発生する場合があります。
1-3-2 NetGenesis SuperOPT90 / NetGenesis SuperOPT70 へ戻る

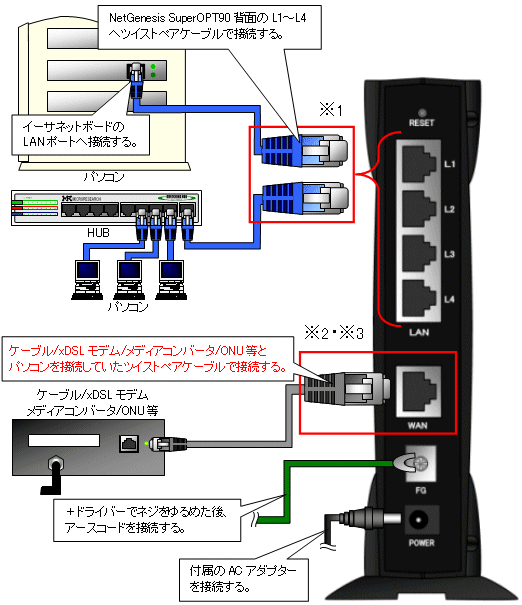

  各機器との接続
（回線終端装置との接続 / 有線LANとの接続）

以下のように各機器と接続して下さい。
　
　 以下の図はNetGenesis SuperOPT90の例です。
NetGenesis SuperOPT70の場合、本体色と前面のロゴが異なります。


　
回線終端装置に10/100Mbpsの切り替えスイッチが付いている場合、Autoモード（オートネゴシエーション有効）に設定 して下さい。
詳しくは回線終端装置のマニュアルを参照して下さい。
〜 参考情報 〜
Bフレッツ等の光インターネット（100Mbpsサービス）用回線終端装置（ONU・メディアコンバータ等）には、10/100Mbpsの切り替えスイッチが付いている場合があります。
　
　※1： ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。
　※2： ローカルルータとして使用する場合、以下のように接続して下さい。
　・ WANポートと他のHUB等の通常ポートを接続する場合、ツイストペアストレートケーブルを使用して接続して下さい。
　・ WANポートと他のHUB等のUplinkポートを接続する場合、ツイストペアクロスケーブルを使用して接続して下さい。
　※3： USBタイプのケーブル/xDSLモデムは接続できません。
　
FG（アース）端子接続時の注意
アースコードを接続する際は、必ずACアダプターをコンセントにつなぐ前に行って下さい。
（アースコードを外す際は、ACアダプターをコンセントから外した後で行って下さい。）
また、アースコードは必ずコンセント等のアース端子へ接続して下さい。
他の場所（ガス管や水道管等）へ、絶対に接続しないで下さい。
NetGenesisのLANポートIPアドレスを変更する場合
（NetGenesisのアンナンバード（unnumbered）機能を使用する場合等）
NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1/24）から変更する場合（NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合）、必ず「1-2 設定を行う前に確認すること」の 既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順） を参照して下さい。
　※「/24」は「255.255.255.0」に該当します。
