5-4
6-6		  IPアドレス変換の設定
 （ISP・端末型/RASクライアント共通）


IPアドレス変換の設定について説明します。

　　※ ダイヤルアップIP接続の設定画面を開く手順が分からない場合は こちら を参照して下さい。 （WWWブラウザの別ウィンドウが開きます。）

以下の各項目を参照して下さい。

　　アドレス変換方式の設定
　　アドレス変換情報の設定

　　※ 以降、インターネットへ接続することを例として説明します。

ダイヤルアップIP接続（ISP・端末型）の各設定について（第5章） へ戻る

ダイヤルアップIP接続（RASクライアント）の各設定について（第6章） へ戻る

IPアドレス変換の設定が完了しましたら、5-5/6-7 自動切断の設定（ISP・端末型/RASクライアント共通） へ進んで下さい。

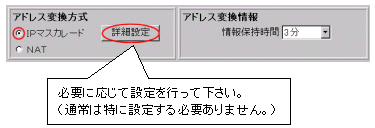

  アドレス変換方式の設定

アドレス変換方式の設定について説明します。

NetGenesisには、「IPマスカレード」と「NAT」の2種類のアドレス変換方式があります。

　IPマスカレード（工場出荷値）
　NAT




IPマスカレード（工場出荷値）

工場出荷値では［IPマスカレード］が選択されています。

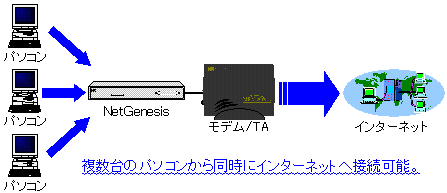

複数台のパソコンから同時にISPへ接続する場合、このまま［IPマスカレード］でお使い下さい。

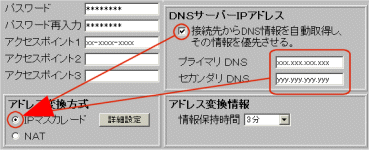

　　※ 以下に該当する場合、必ず［IPマスカレード］を選択して下さい。
 ・ [接続先からDNS情報を自動取得し、その情報を優先させる」にチェックを入れた場合。
 ・ ［プライマリDNS］や［セカンダリDNS］欄に、ISP等のDNSサーバーのIPアドレスを入力した場合。

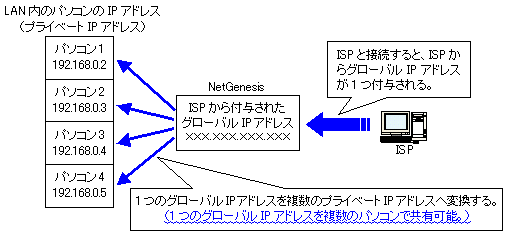

ISPと接続した際、ISP側からNetGenesisに対して、1つのIPアドレス（グローバルIPアドレス）が付与されます。

IPマスカレードは、この1つのグローバルIPアドレスをLAN内の複数のIPアドレス（複数のプライベートIPアドレス）へ変換します。

（1対n変換　n=プライベートIPアドレスの個数・LAN内のパソコン台数）



よって、複数台のパソコンから同時にインターネットへ接続することが可能になります。
  IPマスカレードによって同時にインターネットへ接続できるパソコン台数（セッション数）について
IPマスカレードでは最大256セッションのデータのやりとりが可能です。（※）
「セッション」とはTCP/IPプロトコルによるデータ処理の単位です。
例えば、WWWブラウザの1つのウインドウを「1セッション」としてカウントします。（1つのウィンドウが、本マニュアルのようにフレームによって2つに分かれている場合は「2セッション」とカウントされます。）
通常、1台のパソコンでインターネットへ接続する場合、WWWブラウザやメールソフトウェア等により約10セッション程度使用すると考えられます。
すなわち、約20台程度のパソコンから同時にインターネットへ接続できると考えられます。
　※ LAN側→シリアルポート（インターネット）側のセッション、シリアルポート（インターネット）側→LAN側のセッションの両方が対象となります。
  IPマスカレードにおける注意事項
IPマスカレードの場合、初期状態では一部正しく動作しないソフトウェアがあります。
例えば、LAN内に以下のような用途で使用するパソコンがある場合、IPマスカレードの［詳細設定］（IPマスカレードテーブルの設定）が必要です。
　例1） WWWサーバーやFTPサーバーを運用するパソコン。
　例2） ネットワーク対戦ゲームを行うパソコン。
設定方法等については 第11章 IPマスカレードテーブルの設定 を参照して下さい。（設定を行うためにはTCP/IPプロトコルの知識が必要です。）

5-4/6-6 IPアドレス変換の設定 へ戻る

アドレス変換情報の設定 へ進んで下さい。



NAT

パソコンを1台ずつインターネットへ接続する場合に選択して下さい。

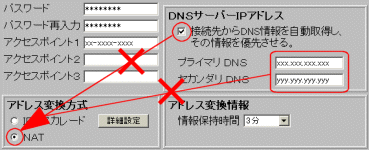

※ 以下に該当する場合、［NAT］を選択しないで下さい。
 ・ [接続先からDNS情報を自動取得し、その情報を優先させる」にチェックを入れた場合。
 ・ ［プライマリDNS］や［セカンダリDNS］欄に、ISP等のDNSサーバーのIPアドレスを入力した場合。
［NAT］を選択するためには、以下のどちらかの設定が必要です。

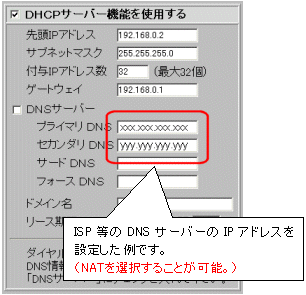

　 NetGenesisのDHCPサーバーを使用する場合
「DHCPサーバーの設定」画面の［プライマリDNS]～［フォースDNS］欄に、ISP等のDNSサーバーのIPアドレスを設定して下さい。（この場合、複数の接続先を登録できません。）
　 NetGenesisのDHCPサーバーを使用しない場合
各パソコンのTCP/IP設定のDNS設定に、ISP等のDNSサーバーのIPアドレスを設定している場合、DNSサーバーIPアドレスの設定は不要です。（この場合、複数の接続先を登録できません。）

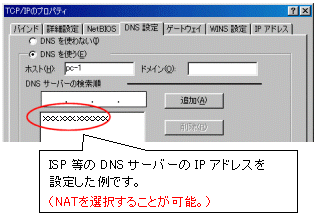

【 Windows 95/98のTCP/IP設定の例 】

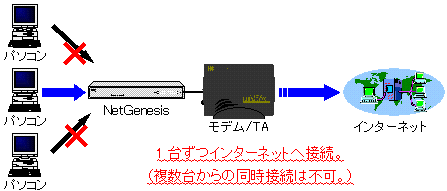

NAT使用時も複数台のパソコンからインターネットへ接続することは可能ですが、IPマスカレードのように複数台のパソコンから同時にインターネットへ接続することはできません。

接続できるのは1台ずつで、その1台が接続を終えるまで他のユーザー（パソコン）はインターネットへ接続することができません。

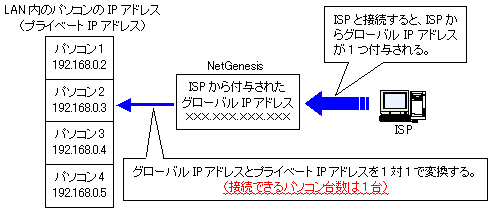

ただし、IPマスカレードとは異なり、ISPと接続した際、ISP側からNetGenesisに付与される1つのIPアドレス（グローバルIPアドレス）とLAN内のIPアドレス（プライベートIPアドレス）を1対1で変換しますので、WWWサーバーやFTPサーバー等を含む、多くのソフトウェアが動作します。

5-4/6-6 IPアドレス変換の設定 へ戻る

アドレス変換情報の設定 へ進んで下さい。


  アドレス変換情報の設定

アドレス変換情報の設定について説明します。

ここで設定した時間の間、セッション※が保持されます。
例えば工場出荷値「3分」の場合、そのセッションのデータのやり取りが無くなった後（通信が終了した後）、3分間セッションが保持されます。
（3分後にそのセッションは解放され、他の通信で利用可能になります。）
　※ セッションについては こちら を参照して下さい。

工場出荷値は3分です。
特に変更する必要が無い場合、このままお使い下さい。

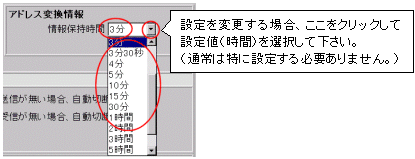

設定を変更する場合は、［▼］をクリックして設定値（時間）を選択して下さい。



【 IPマスカレード使用時 】 無通信状態がここで設定する［情報保持時間］を過ぎた場合、接続権利を譲るため、新たなユーザー（パソコン等）が接続できるようになります。
256セッションを越えた場合、それ以降は新たなユーザー（パソコン等）がインターネットへ接続しようとしても接続できません。
【 NAT使用時 】
1台がインターネットへ接続している場合、それ以降は新たなユーザー（パソコン等）は接続できません。

備　考
～ ［情報保持時間］の設定値を変更する際の注意 ～
（IPマスカレード使用時）
［情報保持時間］の設定値を工場出荷値（3分）よりも長い時間に設定する場合、インターネットとの通信状況によってはデータの送受信が停止することがあります。
例えば［情報保持時間］を［3時間］に設定した場合、ある1つの通信が終了してもそのセッションは3時間保持され続けるため、NetGenesisの同時使用可能なセッション数・256を使い切ってしまうことが考えられるためです。
（WWWブラウザであるホームページを参照した後、別のホームページへジャンプしても、その前に参照していたホームページとのセッションは3時間保持されます。）
［情報保持時間］を工場出荷値よりも長い時間に設定する場合、インターネットとの通信状況やLAN内のパソコンの台数等を考慮した上で設定するようにして下さい。
（NetGenesisが256セッションを使い切っている場合、SYSLOG上に「IP Masquerade session table full」と表示されます。SYSLOGについては 10-6 SYSLOGの設定 を参照して下さい。）

5-4/6-6 IPアドレス変換の設定 へ戻る

IPアドレス変換の設定が完了しましたら、5-5/6-7 自動切断の設定（ISP・端末型/RASクライアント共通） へ進んで下さい。
