7-4 ファイアウォールの設定

NetGenesisのファイアウォール（IPフィルタ）の設定について説明します。
　
ファイアウォール（IPフィルタ）の設定を行うには、TCP/IPプロトコルの知識が必要です。
誤った設定をしますと、NetGenesisが正常に動作しなくなる原因となりますので、注意して下さい。

以下の内容を参照して下さい。
　7-4-1 仕様と工場出荷値
　7-4-2 設定手順
　7-4-3 設定例
第7章 LANポートの設定・高度な設定 へ戻る
7-4-1 仕様と工場出荷値

NetGenesisのファイアウォール（IPフィルタ）の仕様と工場出荷値について説明します。

  NetGenesisのファイアウォール（IPフィルタ）仕様
NetGenesisのファイアウォール（IPフィルタ）仕様は以下の通りです。
  レイヤー3フィルタリング制御
IPフレーム、及びICMPフレームをフィルタリング制御の対象とします。
その他のレイヤー3プロトコル（IPX等）は全て遮断します。
  レイヤー4フィルタリング制御
TCP、UDP、GREをフィルタリング制御の対象とします。
その他のレイヤー4プロトコル（EGP、OSPF等）は全て透過します。
  レイヤー5フィルタリング制御
・TCP制御 ： ポート番号とフラグの監視をします。
・UDP制御 ： ポート番号の監視をします。

  NetGenesisの工場出荷値
NetGenesisの工場出荷値では、以下の制御を行います。
  NetBIOS on TCP/IPを遮断（TCPプロトコル及びUDPプロトコル）
  Microsoft-DSを遮断（TCPプロトコル及びUDPプロトコル）
　※同一LAN内での利用は可能です。

  IPフィルタの動作
登録リストは優先順位の高い順番になっています。

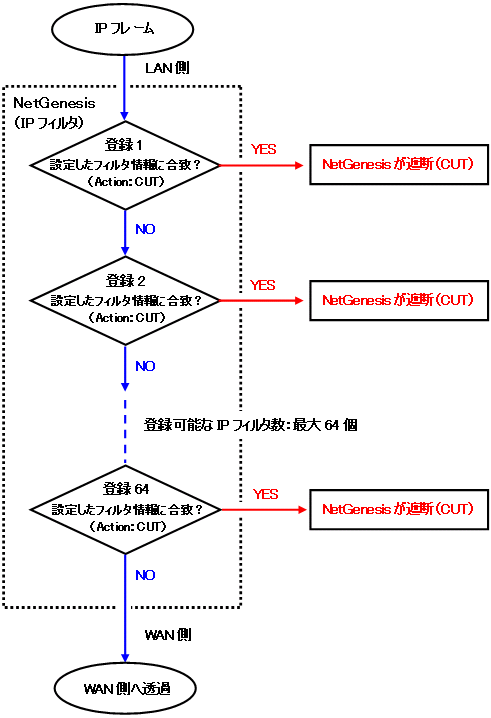

NetGenesisを通るIPフレームは登録リストの登録順に従ってフィルタリングされます。
 動作例）
 ・ 設定されていないIPフレームは透過（PASS）する。
 ・ NetGenesisのLAN側からWAN側へのIPフレームをIPフィルタの対象とする。
（登録したIPフィルタ情報に合致した場合は遮断・CUTする。）
　 WAN側からLAN側に対しては、IPマスカレード（1対複数 IPアドレス変換）によってLAN内（プライベートIPアドレス）への不正な侵入を防ぐことができます。
ただし、以下は除きます。
　
　・ 複数固定IPアドレス変換機能を使用し、かつNAT（1対1 IPアドレス変換）されるプライベートIPアドレス。
　・ DMZホスト機能を使用し、「DMZ HOST IPアドレス」に設定したプライベートIPアドレス。
　・ アンナンバード（unnumbered）機能を使用する場合。（IPアドレス変換無効）
　・ ローカルルータ機能を使用する場合。（IPアドレス変換無効）
よりセキュリティを強化したい場合等、必要に応じてファイアウォール（IPフィルタ）の設定を行って下さい。
　 DMZホスト機能・有効時、及びIPマスカレードテーブルを設定しても、ファイアウォール（IPフィルタ）の設定で遮断（WAN側→LAN側）するように設定したプロトコル・ポート番号は、ファイアウォール（IPフィルタ）の設定に基づき遮断されます。
詳しくは 第8章 DMZホスト機能とIPマスカレードテーブルの設定 を参照して下さい。

ファイアウォール（IPフィルタ）の設定を行う場合は、7-4-2 設定手順 へ進んで下さい。
7-4 ファイアウォールの設定 へ戻る
7-4-2 設定手順

IPフィルタ情報の設定について説明します。

「LANポートの設定」画面で、［ファイアウォール］ボタンをクリックして下さい。



「ファイアウォール（IPフィルタ）の設定」画面が開きます。


　

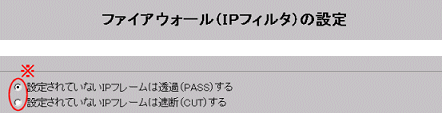

工場出荷値では［設定されていないIPフレームは透過（PASS）する］が選択されています。
通常はそのまま変更せず、既存のIPフィルタ情報に設定を追加することを推奨します。
［設定されていないIPフレームは遮断（CUT）する］へ変更する場合、設定したい内容を明確化し、LAN管理者等と相談の上、慎重に設定して下さい。
［設定されていないIPフレームは遮断（CUT）する］に設定する場合、設定を誤るとNetGenesisが見つからなくなることがあります。
　例） ・パソコンのTCP/IP設定が「自動取得」になっている。
・NetGenesisのDHCPサーバーを使用する。
 → NetGenesisのDHCPサーバーへの接続を許可するためのIPフィルタ情報を登録し忘れると、パソコンがNetGenesisからIPアドレスを取得できなくなるため、NetGenesisが見つからなくなります。
（参考 NetGenesisのDHCPサーバーへの接続を許可するためのIPフィルタ情報）
この場合、以下の2通りの対処法があります。
　 対処法 その1） NetGenesis背面のRESETボタンを使用する
     NetGenesis背面のRESETボタンを使用することにより、NetGenesisの全ての設定を工場出荷値に戻すことが可能です。（この場合、NetGenesisの再設定が必要です。）
RESETボタンについては以下を参照して下さい。
　1-3-1 NetGenesis SuperOPT50 （各部の名称と各ケーブルの接続）
　1-3-2 NetGenesis OPT-R （各部の名称と各ケーブルの接続）
　※ RESETボタンを使用した後、パソコンを再起動して下さい。
　 対処法 その2） パソコンのIPアドレスを「自動取得」から「IPアドレスを固定」に変更する
     パソコンのIPアドレスをNetGenesisのLANポートIPアドレスと同一ネットワークのIPアドレスに設定することにより、NetGenesisが見つかるようになります。
それぞれ、使用するオペレーティングシステムに応じて以下を参照して下さい。
　2-1-2 TCP/IPの設定（個別に設定）（Windows 95/98/Me）
　2-2-2 TCP/IPの設定（個別に設定）（Windows NT4.0）
　2-3-2 TCP/IPの設定（個別に設定）（Windows 2000）
　2-4-2 TCP/IPの設定（個別に設定）（Windows XP）
　2-5-2 TCP/IPの設定（個別に設定）（Mac OS 7.6.x〜9.2.2）
　2-6-2 TCP/IPの設定（個別に設定）（Mac OS X）
遮断（CUT）の設定例については、7-4-3 設定例  を参照して下さい。

以下の内容を参照して下さい。
　IPフィルタ情報の新規登録（追加）
　IPフィルタ情報の編集（修正）
　IPフィルタ情報の削除
7-4 ファイアウォールの設定 へ戻る
IPフィルタ情報の新規登録（追加）

以下の手順でIPフィルタ情報の登録を行って下さい。

登録可能なIPフィルタ情報数は、最大64個です。

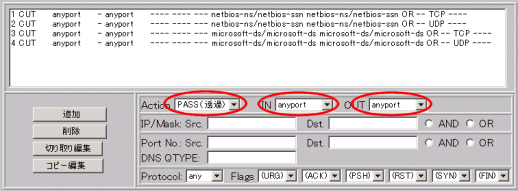

  1. ［Action］の行の設定を行います。



      Action
    フィルタリング動作を指定します。
    ［▼］をクリックし、候補の中から選択して下さい。
    PASS（透過） 各設定に従い、指定したIPフレームを透過します。
    CUT（遮断） 各設定に従い、指定したIPフレームを遮断します。

      IN と OUT
    INはNetGenesisの入力ポートを、OUTはNetGenesisの出力ポートを設定し、NetGenesisを経由する対象IPフレームを指定します。
    INとOUTは両方を必ず設定して下さい。
    ［▼］をクリックし、候補の中から選択して下さい。
    anyport NetGenesisのWANポート、LANポート、及びNetGenesisのアプリケーションです。
    WANport NetGenesisのWANポートです。
    LANport NetGenesisのLANポートです。
    PPPoEport NetGenesisのWANポート（PPPoEクライアント機能使用時）です。
    OWNapp NetGenesisのアプリケーション（ProxyDNS、SNTPサーバー・クライアント等）です。
    　※ INとOUTの両方を［LANport］に設定した場合、出力側（OUT）の［LANport］は同一ネットワーク以外が対象になります。

    【 参考例 】
    設定例 対象となるIPフレーム
    例1 ［IN］=［WANport］ WANポートからLANポートへのIPフレームを対象とする。
    ［OUT］=［LANport］
    例2 ［IN］＝［LANport］ LANポートからNetGenesisのアプリケーションへのIPフレームを対象とする。
    ［OUT］＝［OWNapp］
    例3 ［IN］＝［OWNapp］ NetGenesisのアプリケーションからWANポートへのIPフレームを対象とする。
    ［OUT］＝［WANport］

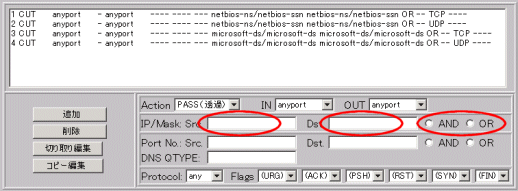

  2. ［IP/Mask］の行の設定を行います。

    　※ 本設定は必須ではありません。必要に応じて設定を行って下さい。



      IP/MaskのSrc.
    発信元（Source）のIPアドレスやネットワークアドレスを指定します。
    入力欄に「IPアドレス/サブネットマスクのビット数」を入力して下さい。
    サブネットマスクのビット数を入力しない場合は、ユニキャストIPアドレスとなります。
      IP/MaskのDst.
    相手先（Destination）のIPアドレスやネットワークアドレスを指定します。
    IP/MaskのSrc.と同じ要領で入力して下さい。
    【 IP/MaskのSrc.とDst.の設定について 】
     Case1）［Src.］と［Dst.］の両方を設定した場合
    　　→ ［Src.］で指定したアドレスから発信され、［Dst.］で指定した相手先に送られるIPフレームを対象とします。
     Case2）［Src.］のみを設定した場合
    　　→ ［Src.］で指定したアドレスから発信された、全てのIPフレームを対象とします。
     Case3）［Dst.］のみを設定した場合
    　　→ ［Dst.］で指定した相手先に送られる、全てのIPフレームを対象とします。
     Case4）［Src.］と［Dst.］の両方とも設定しない場合
    　　→ 発信元、相手先のアドレスによる特定はなく、全てのIPフレームを対象とします。

      IP/MaskのANDとOR
    Src.とDst.の両方を設定した場合に選択して下さい。
    AND ［Src.］と［Dst.］の両方の条件が合致した場合のみを対象とします。
    OR ［Src.］と［Dst.］のどちらか片方の条件が合致した場合を対象とします。

    【 参考例 】
    対象とするアドレス   IP/Maskの設定
    例1 　以下のネットワークアドレスを対象とする
    　　・IPアドレス：192.168.0.1
    　　・サブネットマスク：255.255.255.0    		 192.168.0.1/24
    例2 　以下のネットワークアドレスを対象とする
    　　・IPアドレス：192.168.0.1
    　　・サブネットマスク：255.255.255.128    		 192.168.0.1/25
    例3 　IPアドレス：192.168.0.88 を対象とする 192.168.0.88


  3. ［Port No］の行の設定を行います。

    　※ 本設定は必須ではありません。必要に応じて設定を行って下さい。



      Port No.のSrc.
    発信元（Source）からのプロトコルやサービスのポート番号を指定します。
    入力欄にポート番号を入力して下さい。
      Port No.のDst.
    相手先（Destination）へのプロトコルやサービスのポート番号を指定します。
    入力欄にポート番号を入力して下さい。

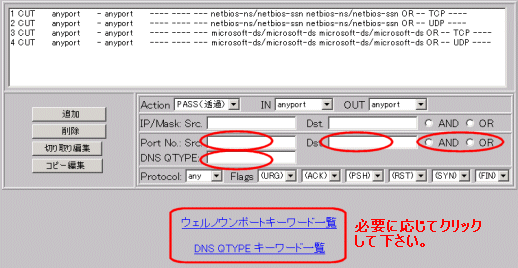

    　※1 ： ウェルノウンポートについてはプロトコル名またはサービス名での入力も可能です。
    　 　 NetGenesisが対応しているウェルノウンポートについては「ウェルノウンポートキーワード一覧」のリンクをクリックし、「ウェルノウンポート キーワード一覧」画面を参照して下さい。
    　 　 （NetGenesisの設定画面と別のウィンドウが開きます。「ウェルノウンポートキーワード一覧」画面はコピーが可能です。）
    　※2 ： ［Src.］及び［Dst.］入力欄は、ポート番号とポート番号の間に「/」を入れることで、範囲を指定することができます。
    例 ： 「201/208」 ＝ 201（AT-RMTP）から 208（AT-8）まで。

    【 Port No.のSrc.とDst.の設定について 】
     Case1）［Src.］と［Dst.］の両方を設定した場合
    　　→ ［Src.］で指定したポート番号から発信され、［Dst.］で指定したポート番号へ送られるIPフレームを対象とします。
     Case2）［Src.］のみを設定した場合
    　　→ ［Src.］で指定したポート番号から発信された、全てのIPフレームを対象とします。
     Case3）［Dst.］のみを設定した場合
    　　→ ［Dst.］で指定したポート番号に送られる、全てのIPフレームを対象とします。
     Case4）［Src.］と［Dst.］の両方とも設定しない場合
    　　→ 発信元、相手先のポート番号による特定はなく、全てのIPフレームを対象とします。

      Port NoのANDとOR
    Src.とDst.の両方を設定した場合に選択して下さい。
    AND ［Src.］と［Dst.］の両方の条件が合致した場合のみを対象とします。
    OR ［Src.］と［Dst.］のどちらか片方の条件が合致した場合を対象とします。

      DNS QTYPE
    [Port No.]で「domain」もしくは「53」を指定し、［Protocol］で「UDP」を指定した場合のみ、DNSのQTYPEを指定することが可能です
    　※ QTYPEについてはタイプ名、または番号での入力も可能です。
    　 QTYPEのタイプ名及び番号については「DNS QTYPE キーワード一覧」のリンクをクリックし、「DNS QTYPE キーワード一覧」画面を参照して下さい。
    　 （NetGenesisの設定画面と別のウィンドウが開きます。「DNS QTYPE キーワード一覧」画面はコピーが可能です。）


  4. ［Protocol］の行の設定を行います。



      Protocol
    対象とするプロトコルを設定します。
    ［▼］をクリックし、候補の中から選択して下さい。
    any ICMP、TCP、UDPプロトコルを対象とします。
    　※ ICMPプロトコルは「Port No」の設定に関わりなく、常に処理の対象となりますので注意して下さい。（「IP Mask」の設定は反映されます。）
    ICMP ICMPプロトコルを対象とします。
    TCP TCPプロトコルを対象とします。
    UDP UDPプロトコルを対象とします。
    GRE GREプロトコルを対象とします。

      Flags
    TCPプロトコルを対象とする場合は、フラグの指定も可能です。
    指定可能なフラグは以下の6種類です。
    URG アージェント（緊急データ）フラグです。
    ACK アック（応答）フラグです。
    PSH プッシュ（押出し）フラグです。
    RST リセット（強制終了）フラグです。
    SYN シンク（接続）フラグです。
    FIN ファイナル（終了）フラグです。

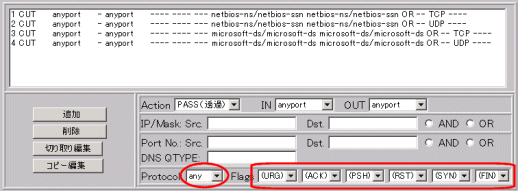

    各フラグ名のボタンをクリックすると、以下の順番に表示が変わります。
    表示に対しての設定動作は以下の通りです。
    (XXX) そのフラグを対象としません。（無視）
    +XXX そのフラグがON（ビットが1）の場合を対象とします。
    -XXX そのフラグがOFF（ビットが0）の場合を対象とします。
    　※ XXXには各フラグ名が入ります。
    +XXXと-XXXを組み合わせた場合、全ての条件と合致した場合（AND）のみを対象とします。

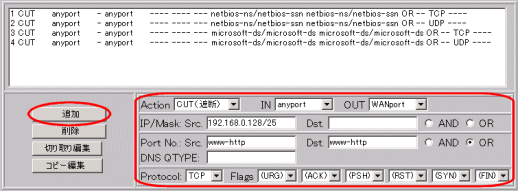

  5. 全ての設定が完了しましたら、［追加］ボタンをクリックします。
    （登録リストの順番が、そのまま優先順位になります。）

    その際、2通りの追加方法があります。

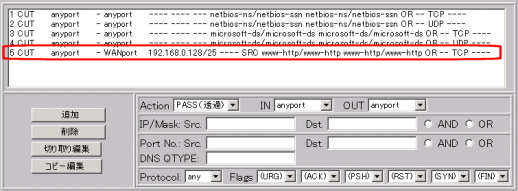

      既存の登録情報を選択せずに［追加］ボタンをクリックした場合
    　→ 既存の登録情報の一番最後に登録されます。

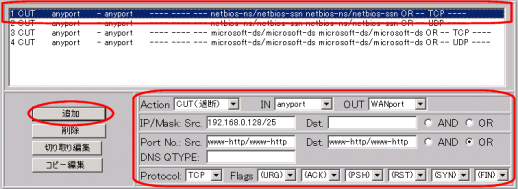

      既存の登録情報を選択して［追加］ボタンをクリックした場合

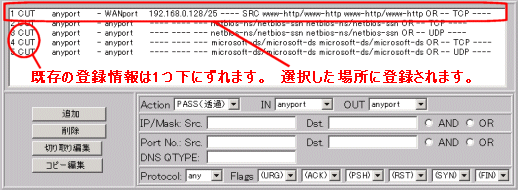

    　→ 選択した場所に登録されます。
    既存の登録情報は1つ下にずれます。


以上でIPフィルタ情報の登録は完了です。
7-4-2 設定手順 へ戻る
IPフィルタ情報の編集（修正）

登録済みのIPフィルタ情報を編集（修正）する方法は、以下の2通りがあります。
　［切り取り編集］ボタンをクリックする方法
　［コピー編集］ボタンをクリックする方法

  ［切り取り編集］ボタンをクリックする方法

［切り取り編集］ボタンをクリックして、IPフィルタ情報を編集（修正）する方法について説明します。

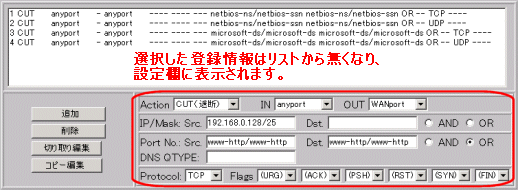

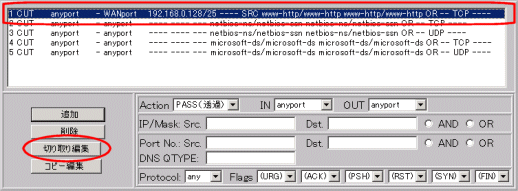

編集するIPフィルタ情報を選択して［切り取り編集］ボタンをクリックすると、選択したIPフィルタ情報がリストから削除され、設定欄に表示されます。

編集（修正）が終わりましたら、［追加］ボタンをクリックして下さい。

［追加］ボタンについては こちら を参照して下さい。

  ［コピー編集］ボタンをクリックする方法

［コピー編集］ボタンをクリックして、IPフィルタ情報を編集（修正）する方法について説明します。

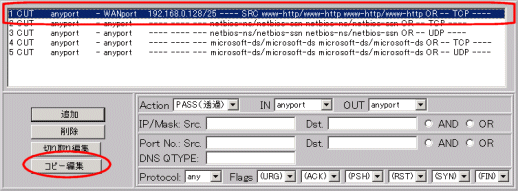

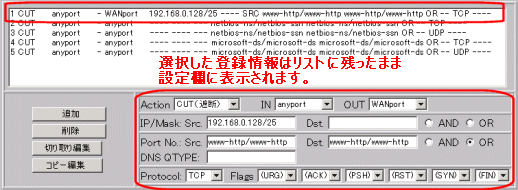

編集するIPフィルタ情報を選択して［コピー編集］ボタンをクリックすると、選択したIPフィルタ情報がリストに残ったまま、設定欄に表示されます。




修正が終わりましたら、［追加］ボタンをクリックして下さい。

［追加］ボタンについては こちら を参照して下さい。
7-4-2 設定手順 へ戻る
IPフィルタ情報の削除

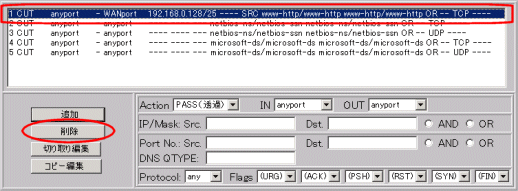

登録済みのIPフィルタ情報を削除したい場合、削除するIPフィルタ情報を選択して［削除］ボタンをクリックして下さい。

7-4-2 設定手順 へ戻る
