1-3 各部の名称と各ケーブルの接続

NetGenesisの各部の名称、及び各ケーブルの接続（ケーブル/xDSLモデム・メディアコンバータ・ONU等の回線終端装置やパソコン等）について説明します。
　1-3-1 NetGenesis SuperOPT50
　1-3-2 NetGenesis OPT-R
第1章 はじめに へ戻る
1-3-1 NetGenesis SuperOPT50

NetGenesis SuperOPT50の各部の名称、及び各ケーブルとの接続について説明します。
　各部の名称
　各ケーブルとの接続
　
　

各部の名称

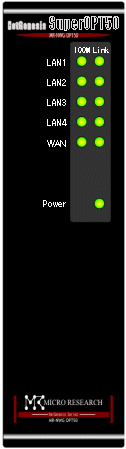

  前面（モニタランプ）
  100M ： 各ポートの通信速度を表します。
　 　 　点灯 ： 100Mbps
　消灯 ： 10Mbps
  Link ： 各ポートの状態を表します。
　 　 　点灯 ： リンク確立中
　点滅 ： データ通信中
  LAN1〜4 ： 各LANポートの通信速度、状態を表します。
  WAN ： WANポートの通信速度、状態を表します。
  Power ： NetGenesis SuperOPT50の電源がONのときに点灯します。

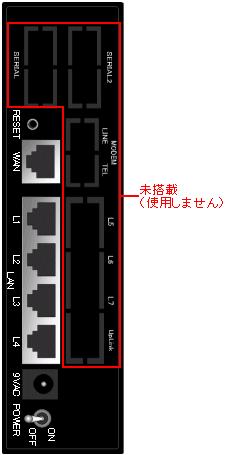

  背面（各コネクタ/スイッチ）
RESET ： NetGenesis SuperOPT50の設定を工場出荷値に戻すためのボタンです。
→ 細い棒等でResetボタンを押したまま、POWERスイッチ（電源）をOFF→ONすることにより、NetGenesis SuperOPT50の設定が工場出荷値に戻ります。
（POWERスイッチをONにした後、Resetボタンを10秒以上押し続けて下さい。）
WAN ： WANポートです。※1 ※2 ※3
→ ツイストペアケーブルを使用して、ケーブル/xDSLモデム等と接続します。（ローカルルータとして使用する場合、別ネットワークのHUB等のネットワーク機器と接続します。）
L1
L2
L3
L4		 ： LANポート1〜4です。
→ ツイストペアケーブルを使用して、パソコンのイーサネットボードや他のHUB等と接続します。
（ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。）
9VAC ： ACアダプター用コネクタです。付属のACアダプターを接続します。
POWER ： NetGenesis SuperOPT50の電源をON/OFFするスイッチです。

※１： WANポートにケーブル/xDSLモデム等を接続する場合、NetGenesis導入前にケーブル/xDSLモデム等とパソコンを接続していたツイストペアケーブルを使用して下さい。
（または、ケーブル/xDSLモデム等に付属のツイストペアケーブルを使用して下さい。）
※2： ローカルルータとして使用する場合、以下のように接続して下さい。
 ・ WANポートと他のHUB等の通常ポートを接続する場合、ツイストペアストレートケーブルを使用して接続して下さい。
 ・ WANポートと他のHUB等のUplinkポートを接続する場合、ツイストペアクロスケーブルを使用して接続して下さい。
※3： USBタイプのケーブル/xDSLモデムは接続できません。
1-3-1 NetGenesis SuperOPT50 へ戻る

　

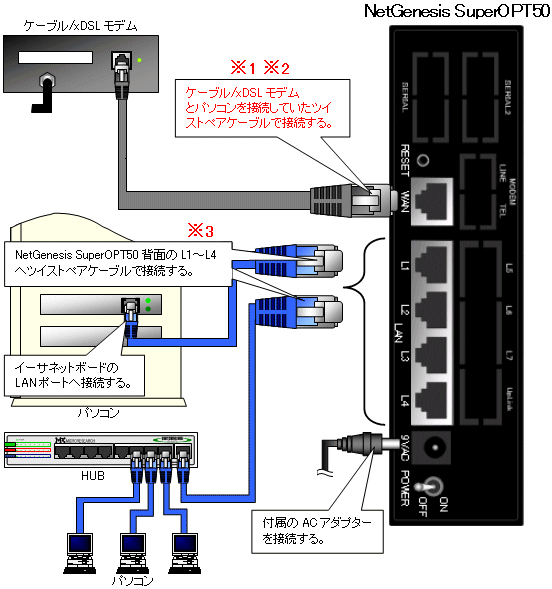

  各ケーブルとの接続

以下のように各ケーブルを接続して下さい。
（WANポートにケーブル/xDSLモデム等を接続する例です。）



　※1： ローカルルータとして使用する場合、以下のように接続して下さい。
　・ WANポートと他のHUB等の通常ポートを接続する場合、ツイストペアストレートケーブルを使用して接続して下さい。
　・ WANポートと他のHUB等のUplinkポートを接続する場合、ツイストペアクロスケーブルを使用して接続して下さい。
　※2： USBタイプのケーブル/xDSLモデムは接続できません。
　※3： ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。

NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1）から変更する場合（NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合）、必ず「1-2 設定を行う前に確認すること」の 既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順） を参照して下さい。
　
設置する際は、必ず縦置きで設置して下さい。
（横置きで設置しないで下さい。）
　
