 L1 |
： |
LANポート1です。 |
| L2 |
： |
LANポート2です。 |
| L3 |
： |
LANポート3です。 |
| L4 |
： |
LANポート4です。 |
|
|
| → |

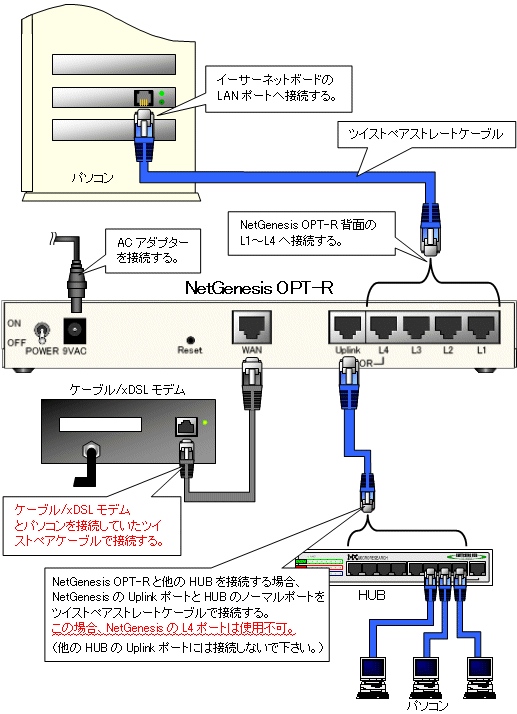

L1〜L4ポートはツイストペアストレートケーブルを使用して、パソコンのイーサネットボード等と接続します。 |
|
| Uplink |
： |
LANポート4のアップリンクポートです。※1 |
|
|
| → |
Uplinkポートはツイストペアストレートケーブルを使用して、他のHUB等と接続します。 |
| ※1： |
UplinkポートとL4ポートの同時使用はできません。どちらか片方のみが使用可能です。 |
|
|
|
| NetGenesisのUplinkポートを使用して他のHUBと接続する場合、他のHUBのノーマルポートと接続して下さい。（他のHUBのUplinkポートには接続しないで下さい。） |
|
| WAN |
： |
WANポートです。※2 ※3 ※4 |
|
|
| → |
WANポートはツイストペアケーブルを使用して、ケーブル/xDSLモデムと接続します。（ローカルルータとして使用する場合、別ネットワークのHUB等のネットワーク機器と接続します。） |
| ※2： |
NetGenesis導入前に、ケーブル/xDSLモデムとパソコンを接続していたツイストペアケーブルを使用して下さい。（または、ケーブル/xDSLモデムに付属のツイストペアケーブルを使用して下さい。） |
| ※3： |
ローカルルータとして使用する場合、以下のように接続して下さい。
| ・ |
WANポートと他のHUB等の通常ポートを接続する場合、ツイストペアストレートケーブルを使用して接続して下さい。 |
| ・ |
WANポートと他のHUB等のUplinkポートを接続する場合、ツイストペアクロスケーブルを使用して接続して下さい。 |
|
| ※4： |
USBタイプのケーブル/xDSLモデムは接続できません。 |
|
| Reset |
： |
NetGenesis OPT-Rの設定を工場出荷値に戻すためのボタンです。 |
|
|
| → |
細い棒等でResetボタンを押したまま、POWERスイッチ（電源）をOFF→ONすることにより、NetGenesis OPT-Rの設定が工場出荷値に戻ります。（POWERスイッチをONにした後、Resetボタンを10秒以上押し続けて下さい。） |
|
| 9VAC |
： |
ACアダプター用コネクタです。付属のACアダプターを接続します。 |
| POWER |
： |
NetGenesis OPT-Rの電源をON/OFFするスイッチです。 |
 |
各部の名称
