第2章　2-2 Windows NT4.0の設定

2-2 Windows NT4.0の設定

Windows NT4.0のTCP/IP設定について説明します。
　

※	TCP/IPプロトコルがセットアップされていない場合、必ず追加して下さい。
	（追加方法についてはWindowsのマニュアルやイーサネットボードのマニュアル等を参照して下さい。）

パソコンに「PPPoEソフトウェア」（フレッツ接続ツール等）をインストールしている場合、NetGenesisの設定を行う前に必ずアンインストールして下さい。

	NetGenesisのWAN側をアンナンバード（unnumbered）で使用する場合、パソコンに「ISPから取得した固定IPアドレス」を設定する必要があります。
	この場合、パソコンのTCP/IP設定を行う前に「NetGenesisのLANポートIPアドレスの設定変更」と「DHCPサーバーの設定変更」を行って下さい。
	設定を進める手順等については「1-2 設定を行う前に確認すること」の既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順）を参照して下さい。

各パソコンのTCP/IP設定やソフトウェア（WWWブラウザやメールソフトウェア）の設定は、NetGenesisに接続する全てのパソコンにおいて必要です。

TCP/IPプロトコルの設定は、NetGenesisのDHCPサーバーを使用する・使用しないにより異なります。

DHCPサーバーは、NetGenesisに接続されている各パソコン等へ自動的にTCP/IPの設定を行う機能です。
（工場出荷値では最大64台のパソコン等へネットワークの設定を行うことができます。）

初めてLANを構築する方や、ネットワークについてあまり詳しくない方は、NetGenesisのDHCPサーバーを使用することを推奨します。

NetGenesisは「DHCPサーバーを使用する」が工場出荷値です。

NetGenesisのLANポートIPアドレス「192.168.0.1」も特に問題無いようであれば、そのまま変更しないで下さい。

NetGenesisのDHCPサーバーを使用する方は 2-2-1 TCP/IPの設定（自動取得）を参照して設定を行って下さい。

ただし、以下のような用途のパソコンは特定のIPアドレスに固定した方が良いため、これらのパソコンについては 2-2-2 TCP/IPの設定（個別に設定）を参照して設定を行って下さい。


例1）	WWWサーバーやFTPサーバーを運用するパソコン。
例2）	ネットワークゲームを行うパソコン。

ネットワークをどのように構成すれば良いかわからない場合等、必要に応じて 2-8 ネットワーク構成例を参考にして下さい。

以降、NetGenesisのDHCPサーバーを使用する・使用しないに応じて、以下を参照して下さい。


2-2-1 TCP/IPの設定（自動取得）	・・・DHCPサーバーを使用する
2-2-2 TCP/IPの設定（個別に設定）	・・・DHCPサーバーを使用しない

NetGenesisのDHCPサーバーを使用するパソコンと、使用しない（IPアドレス指定）パソコンを混在させることも可能です。

2-8 ネットワーク構成例を参考にして下さい。

既存のLANにNetGenesisを追加する場合は、LAN管理者と相談の上、設定を行って下さい。

NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1）から変更する場合（NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合）、必ず「1-2 設定を行う前に確認すること」の既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順）を参照して下さい。

LAN内にNetGenesis以外のDHCPサーバーがある場合、DHCPサーバーのマニュアルを参照して設定を行って下さい。必要な設定は以下の通りです。

（デフォルト）ゲートウェイ	NetGenesisのLANポートIPアドレス
DNSサーバー	NetGenesisのLANポートIPアドレス

なお、NetGenesis以外のDHCPサーバーを使用する場合、NetGenesisのDHCPサーバーを「使用しない」設定に変更しなければなりません。

DHCPサーバーの設定については 7-3 DHCPサーバーの設定で説明します。

第2章パソコンの設定へ戻る

2-2-1 TCP/IPの設定（自動取得）

	NetGenesisのWAN側をアンナンバード（unnumbered）で使用する場合、パソコンに「ISPから取得した固定IPアドレス」を設定する必要があります。
	この場合、パソコンのTCP/IP設定を行う前に「NetGenesisのLANポートIPアドレスの設定変更」と「DHCPサーバーの設定変更」を行って下さい。
	設定を進める手順等については「1-2 設定を行う前に確認すること」の既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順）を参照して下さい。

以下の手順で設定を行って下さい。

Windows NT4.0を起動して下さい。
　

Administrator権限のあるユーザーアカウントでログオンして下さい。
［マイコンピュータ］→［コントロールパネル］→［ネットワーク］の順番にダブルクリックして下さい。

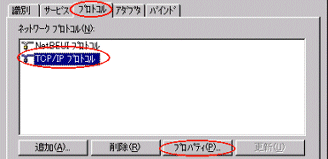

［プロトコル］のタブをクリックして下さい。
［TCP/IP プロトコル］を選択して、［プロパティ］ボタンをクリックして下さい。

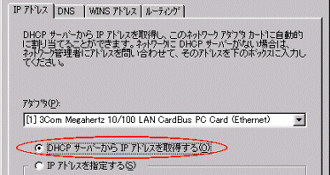

［DHCPサーバーからIPアドレスを取得する］を選択して下さい。

上記画面は例です。
"アダプタ" はお客様の環境によって、それぞれ異なります。

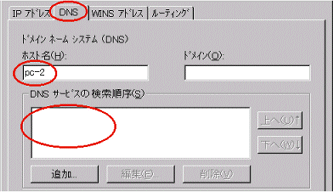

［DNS］のタブをクリックして下さい。
［ホスト名］に他のパソコンと重複しない任意の名称を半角文字で入力して下さい。

［DNSサービスの検索順序］が空欄になっていることを確認して下さい。
何か設定されている場合は削除して下さい。

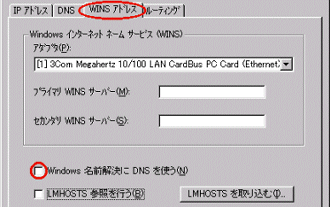

［WINSアドレス］のタブをクリックして下さい。
［Windowsの名前解決にDNSを使う］のチェックを外して下さい。

以上で設定は完了です。

各画面で［OK］ボタンをクリックして下さい。

Windowsの指示に従い、Windowsを再起動させて下さい。
　

	・	Windowsを再起動させる前に、必ずNetGenesisの電源をONにして下さい。
	・	NetGenesisのWAN側をアンナンバード（unnumbered）で使用する場合、Windowsの再起動後に「NetGenesisのLANポートIPアドレスの設定変更」と「DHCPサーバーの設定変更」を行って下さい。
		設定手順等については 7-1 LANポートIPアドレスの設定及び 7-3 DHCPサーバーの設定を参照して下さい。

2-7 ソフトウェアの設定へ進んで下さい。

2-2 Windows NT4.0の設定へ戻る

第2章パソコンの設定へ戻る

2-2-2 TCP/IPの設定（個別に設定）

	NetGenesisのWAN側をアンナンバード（unnumbered）で使用する場合、パソコンに「ISPから取得した固定IPアドレス」を設定する必要があります。
	この場合、パソコンのTCP/IP設定を行う前に「NetGenesisのLANポートIPアドレスの設定変更」と「DHCPサーバーの設定変更」を行って下さい。
	設定を進める手順等については「1-2 設定を行う前に確認すること」の既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順）を参照して下さい。

NetGenesisのDHCPサーバーを使用しない場合、以下のTCP/IP設定を行います。


	IPアドレス各パソコンや機器で、それぞれ重複しないように設定します。（NetGenesisのLANポートIPアドレスと、同一ネットワーク内のIPアドレスを設定します。）
	サブネットマスク
	DNSサーバーのIPアドレス NetGenesisのLANポートIPアドレス、またはISP等のDNSサーバーのIPアドレスを設定します。
	ゲートウェイ NetGenesisのLANポートIPアドレスを設定します。

以下の手順で設定を行って下さい。
　

インターネットへ接続する場合、ISP等から提供されたインターネットへ接続するための資料等を用意して下さい。

以降、各画面は設定例です。
既存のLANやISPからの情報等を元に設定して下さい。

Windows NT4.0を起動して下さい。
　

Administrator権限のあるユーザーアカウントでログオンして下さい。
［マイコンピュータ］→［コントロールパネル］→［ネットワーク］の順番にダブルクリックして下さい。
［プロトコル］のタブをクリックして下さい。
［TCP/IP プロトコル］を選択して、［プロパティ］ボタンをクリックして下さい。

上記画面は例です。
"アダプタ" はお客様の環境によって、それぞれ異なります。

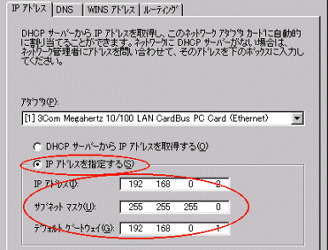

［IPアドレスを指定する］を選択して下さい。
　

NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1）で使用する場合

	［IPアドレス］には「192.168.0.2～192.168.0.254」の間のIPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
	［サブネットマスク］には「255.255.255.0」を入力して下さい。
	［デフォルトゲートウェイ］にはNetGenesisのLANポートIPアドレス（192.168.0.1）を入力して下さい。

IPアドレスについて詳しくない方は、NetGenesisのLANポートIPアドレスを工場出荷値のままでお使い下さい。
2-8 ネットワーク構成例を参考にして下さい。

NetGenesisのLANポートIPアドレスを工場出荷値から変更する場合
（NetGenesisのWAN側をアンナンバード（unnumbered）で使用する場合等）

	［IPアドレス］にはISPやLAN管理者等から指定された固定IPアドレスを、他のパソコン等と重複しないように注意して入力して下さい。
	［サブネットマスク］にはISPやLAN管理者等から指定された値を入力して下さい。
	［デフォルトゲートウェイ］には変更したNetGenesisのLANポートIPアドレスを入力して、［追加］ボタンをクリックして下さい。

NetGenesisのWAN側をアンナンバード（unnumbered）で使用する場合、設定可能なサブネットマスクは以下の通りです。
　・255.255.255.252（/30 IPアドレス数：4個）
　・255.255.255.248（/29 IPアドレス数：8個）
　・255.255.255.240（/28 IPアドレス数：16個）

NetGenesisのLANポートIPアドレスを工場出荷値（192.168.0.1）から変更する場合（NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合。）、必ず「1-2 設定を行う前に確認すること」の既存のLANにNetGenesisを追加する手順（NetGenesisのLANポートIPアドレスを変更する手順）を参照して下さい。

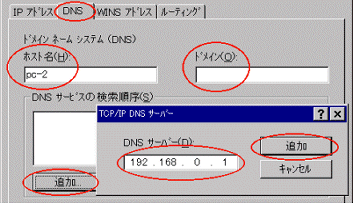

［DNS］のタブをクリックして下さい。

以下の設定を行って下さい。


	［ホスト名］には他のパソコンと重複しない、任意の名称を半角文字で入力して下さい。
	［ドメイン］にはISPや既存のLANのドメイン名等を、半角文字で入力して下さい。分からない場合は空欄のままでかまいません。
	［DNSサービスの検索順序］の中の［追加］ボタンをクリックして下さい。
	［TCP/IP DNSサーバー］画面の［DNSサーバー］にNetGenesisのLANポートIPアドレス、またはISPやLAN管理者等から指定されたDNSサーバーのIPアドレスを入力して、［追加］ボタンをクリックして下さい。

NetGenesisのProxyDNS機能やEasyDNS機能を使用する場合、NetGenesisのLANポートIPアドレスを設定して下さい。

［WINSアドレス］のタブをクリックして下さい。
［Windowsの名前解決にDNSを使う］のチェックを外して下さい。

以上で設定は完了です。

各画面で［OK］ボタンをクリックして下さい。

Windowsの指示に従い、Windowsを再起動させて下さい。

2-7 ソフトウェアの設定へ進んで下さい。
