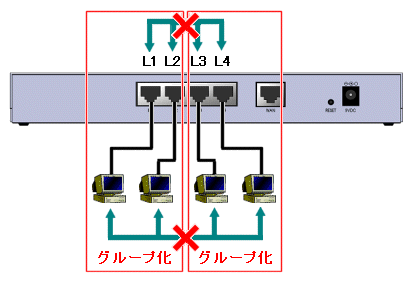

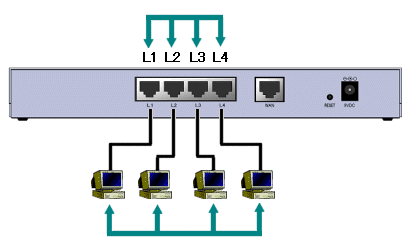

14-2.VLAN設定 LAN内を仮想的なグループ（VirtualLAN）に分割するための設定について説明します。 本設定を行うことにより、異なるグループとの通信を遮断することが可能になり、プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能になります。 　VLAN 未設定時）      　 　　　 HUBポート（L1〜L4）の通信は特に制限無し。 　　　 プライバシー侵害やウィルス・ワーム等の2次感染の恐れ有り。 　ポートベースVLAN 設定時の例）      　 　　　 異なるグループ間の通信を遮断。 　   L1 L2 L3 L4 L1 − ○ × × L2 ○ − × × L3 × × − ○ L4 × × ○ −    L1とL2は同じグループなので通信可能。 L3とL4は同じグループなので通信可能。 　　　 プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能。 　 ※ HUBポート（L1〜L4）だけでなく、ルータポートも含めてグループ化することが可能です。 　 （インターネット接続不許可のグループを作成することも可能です。） 　 VLAN設定には以下の3種類があります。 　14-2-1.ポートベースVLANの設定  　  HUBの各ポート（L1〜L4）単位にVLANグループを設定します。 　14-2-2.タグベースVLANの設定  　  端末側から送信されるフレーム中の "IEEE 802.1Q VLANタグ" によって、VLANグループを設定します。 　 　＊ 端末側のLANカード（アダプタ）が "IEEE 802.1Q VLANタグ" に対応している必要があります。 　14-2-3.マルチプルVLANの設定  　  任意のポートを複数のVLANグループに属させように設定します。 14.HUBポートの設定 へ戻る
