１４－２－３．マルチプルVLANの設定

14-2-3.マルチプルVLANの設定

NetGenesisの各ポートをグループ化するための設定について説明します。任意のポートを複数のVLANグループに属させるための設定について説明します。

メモ

VLANグループは、最大16グループまで作成可能です。

本設定を行うことにより、異なるグループ間での共有機器アクセスが可能となります。

L1ポートをVLANグループ1とVLANグループ2に属させる例）

　
以降、以下の例を元に、ポートベースVLANを利用した、マルチプルVLANの設定方法を説明します。

　(1) L2をグループ1とする。
　(2) L3とL4をグループ2とする。
　(3) L1をグループ1＆2共有とする。
　(4) グループ1からのインターネット接続を許可する。
　(5) グループ2からのインターネット接続を禁止する。
　(6) グループ1とグループ2の通信を禁止する。

　

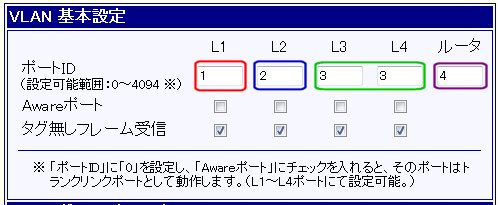

【 VLAN 基本設定】

メニューの「HUBポートの設定」の中の［VLAN設定］をクリックして下さい。
「VLAN設定」画面が開きます。

［ポートID］は、「そのポートで受信したフレームのVLAN ID」となります。

この例では、以下のように設定します。

　L1：1　L2：2　L3：3　L4：3　ルータ：4

L1～L4

：

HUBの各ポートです。

ルータ

：

NetGenesis内部のLANポートです。

各ポートの（NetGenesis内部の）位置関係は以下のようになっています。

　端末－

各ポートの位置関係（略図）
HUBポート（L1～L4）	ルータポート（LANポート）	<ルータ処理>	WANポート

－インターネット

例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1～L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。

※	［Awareポート］と［タグ無しフレーム受信］については、ポートベースVLANの場合、変更する必要はありません。
	［Awareポート］は全てチェック無し、［タグ無しフレーム受信］は全てチェック有り（共に工場出荷値）で使用して下さい。

　

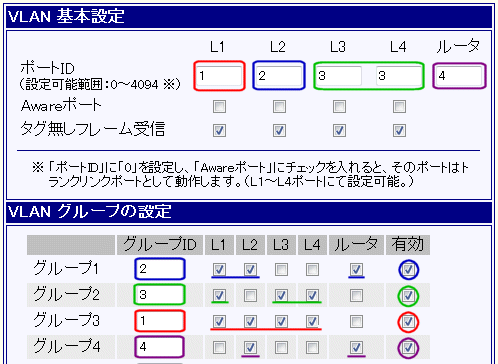

【 VLAN グループの設定】

［ポートID］（受信したフレームのVLAN ID）と［グループID］の関連付けを行います。

［ポートID］＝［グループID］となったフレームは、チェックを入れたポートへ送信されます。


	グループ1：	［ポートID：2］のフレームを送信するグループです。
		「L1」「L2」ポートが受信したフレーム（端末→HUBポート）は、「L1」「L2」「ルータ」ポートへ送信されます。

	グループ2：	［ポートID：3］のフレーム（「L3」「L4」ポートが受信したフレーム）を送信するグループです。
		「L3」「L4」ポートが受信したフレーム（端末→HUBポート）は、「L1」「L3」「L4」へ送信されます。

	グループ3：	［ポートID：1］のフレーム（「L1」ポートが受信したフレーム）を送信するグループです。
		「L1」ポートが受信したフレーム（端末→HUBポート）は、「L1」「L2」「L3」「L4」ポートへ送信されます。

	グループ4：	［ポートID：4］のフレーム（「ルータ」ポートが受信したフレーム）を送信するグループです。
		「ルータ」ポートが受信したフレーム（インターネット→WANポート→ルータポート）は、「L2」「ルータ」ポートへ送信されます。

	⇒	上記のようにグループ設定を行うことにより、　・「L1」<->「L2」通信許可　・「L1」<->「L3」「L4」通信許可　・「L2」<->「L3」「L4」通信禁止となり、「L1」を複数のグループに属させることが可能となります。

（各グループ右端の［有効］にチェックを入れて下さい。）

チェック！

インターネット接続（及び設定画面へのログオン）を許可する場合、必ず「ルータ」ポートとの関連付けを行って下さい。

「ルータ」ポートと関連付けされたグループが一つも無い状態で、NetGenesisの「設定の更新」～「再起動」を行った場合、再起動以降、インターネット接続や設定画面へのログオンができなくなりますので、注意して下さい。

このような状態になった場合、NetGenesisのリセットを行う以外、復旧方法はありません。

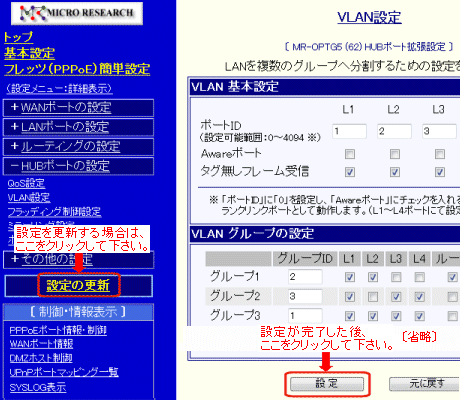

設定が完了した後、［設定］ボタンをクリックして下さい。

全ての設定が完了した場合は、
左のメニューの	設定の更新	をクリックして下さい。

"設定の更新" と "NetGenesisの再起動" を行って下さい。

（NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。）

引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
