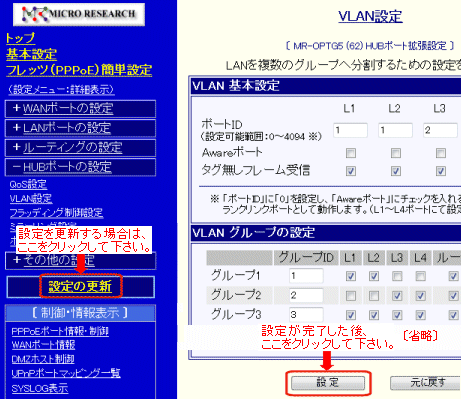

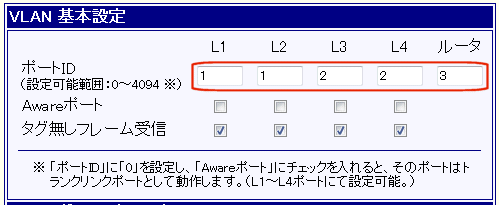

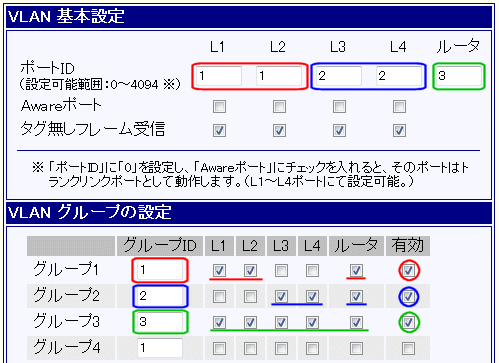

14-2-1.ポートベースVLANの設定 NetGenesisの各ポートをグループ化するための設定について説明します。     メ モ  VLANグループは、最大16グループまで作成可能です。 本設定を行うことにより、異なるグループとの通信を遮断することが可能になり、プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能になります。 　VLAN 未設定時）      　 　　　 HUBポート（L1〜L4）の通信は特に制限無し。 　　　 プライバシー侵害やウィルス・ワーム等の2次感染の恐れ有り。 　ポートベースVLAN 設定時の例）      　 　　　 異なるグループ間の通信を遮断。 　   L1 L2 L3 L4 L1 − ○ × × L2 ○ − × × L3 × × − ○ L4 × × ○ −    L1とL2は同じグループなので通信可能。 L3とL4は同じグループなので通信可能。 　　　 プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能。 　 ※ HUBポート（L1〜L4）だけでなく、ルータポートも含めてグループ化することが可能です。 　 （インターネット接続不許可のグループを作成することも可能です。） ポートベースVLANは 　・各ポートに登録するポートID （VLAN 基本設定） 　・グループID （VLAN グループ設定） の関連付けによって、VLANを構築します。 　 以降、下記の例を元に、設定方法を説明します。 　(1) L1とL2をグループ1とする。 　(2) L3とL4をグループ2とする。 　(3) グループ1からのインターネット接続を許可する。 　(4) グループ2からのインターネット接続を許可する。 　(5) グループ1とグループ2の通信を禁止する。 　 【 VLAN 基本設定 】    メニューの「HUBポートの設定」の中の［VLAN設定］をクリックして下さい。 「VLAN設定」画面が開きます。 　 　 ［ポートID］は、「そのポートで受信したフレームのVLAN ID」となります。 この例では、以下のように設定します。 　 　L1：1　L2：1　L3：2　L4：2　ルータ：3 　 　 　　  L1〜L4 ： HUBの各ポートです。 　　  ルータ ： NetGenesis内部のLANポートです。 　 　   各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 　 　   　端末− 各ポートの位置関係（略図） HUBポート （L1〜L4） ルータポート （LANポート） <ルータ処理> WANポート −インターネット 　 　   例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 　 　   ルータポート インターネット 接続 設定画面への ログオン チェック有り ○ ○ チェック無し × × 　 　※ ［Awareポート］と［タグ無しフレーム受信］については、ポートベースVLANの場合、変更する必要はありません。 　 ［Awareポート］は全てチェック無し、［タグ無しフレーム受信］は全てチェック有り（共に工場出荷値）で使用して下さい。 　 【 VLAN グループの設定 】    ［ポートID］（受信したフレームのVLAN ID） と ［グループID］の関連付けを行います。 ［ポートID］＝［グループID］となったフレームは、チェックを入れたポートへ送信されます。 　 　　  グループ1： ［ポートID：1］のフレームを送信するグループです。 　 　 「L1」「L2」ポートが受信したフレーム（端末→HUBポート）は、「L1」「L2」「ルータ」ポートへ送信されます。 　　  グループ2： ［ポートID：2］のフレーム（「L3」「L4」ポートが受信したフレーム）を送信するグループです。 　 　 「L3」「L4」ポートが受信したフレーム（端末→HUBポート）は、「L3」「L4」「ルータ」ポートへ送信されます。 　　 グループ3： ［ポートID：3］のフレーム（「ルータ」ポートが受信したフレーム）を送信するグループです。 　 　 「ルータ」ポートが受信したフレーム（インターネット→WANポート→ルータポート）は、「L1」「L2」「L3」「L4」「ルータ」ポートへ送信されます。 　 （各グループ右端の［有効］にチェックを入れて下さい。） 　 　 参考：ポートベースVLAN設定例 　  チェック！ インターネット接続（及び設定画面へのログオン）を許可する場合、必ず「ルータ」ポートとの関連付けを行って下さい。 「ルータ」ポートと関連付けされたグループが一つも無い状態で、NetGenesisの「設定の更新」〜「再起動」を行った場合、再起動以降、インターネット接続や設定画面へのログオンができなくなりますので、注意して下さい。 このような状態になった場合、NetGenesisのリセットを行う以外、復旧方法はありません。 リセット方法については 全ての設定を工場出荷値に戻したい（付録・Q&A集） を参照して下さい。 設定が完了した後、［設定］ボタンをクリックして下さい。 　 全ての設定が完了した場合は、 左のメニューの   設定の更新   をクリックして下さい。 　 "設定の更新" と "NetGenesisの再起動" を行って下さい。 　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 　 （NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） 　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 14-2.VLAN設定 へ戻る 14.HUBポートの設定 へ戻る
