１４－１－２．タグベース優先度の設定

14-1-2.タグベース優先度の設定

端末側から送信されるパケット中の "IEEE 802.1p QoSタグ" によって、通信の優先度（"高・中･通常・低" の4段階）の判別を行うための設定について説明します。

本設定を行うことにより、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させること等が可能となります。

チェック！

端末側のLANカード（アダプタ）が "IEEE 802.1p QoSタグ" に対応している必要があります。

LANカード（アダプタ）側の "IEEE 802.1p QoSタグ" の設定方法等については、LANカード（アダプタ）のマニュアル等を参照して下さい。

　

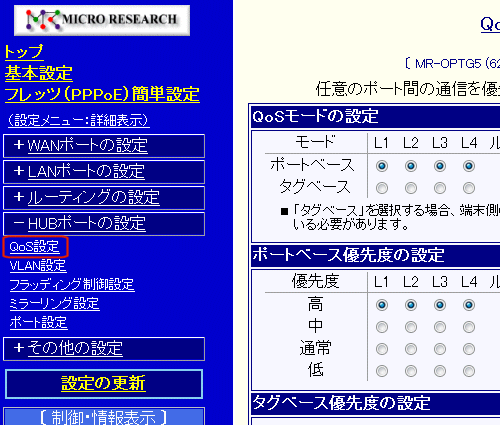

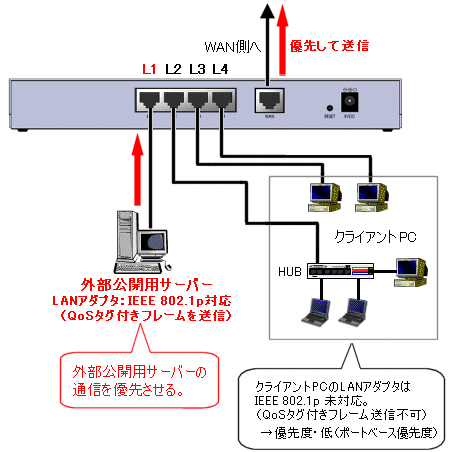

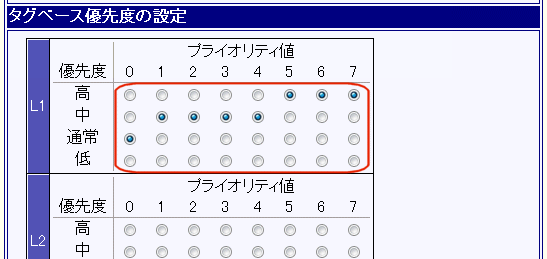

タグベース優先度を設定した例）

＊	QoS設定は「通信速度が遅い回線」では、十分な効果が得られない場合があります。

上記の「外部公開用サーバー（L1ポート）の通信を優先させる例」を元に、設定方法について説明します。

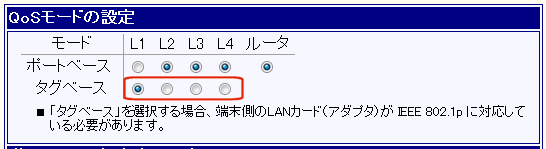

［QoSモードの設定］で、QoSタグによる優先度判別を行うポートで「タグベース」を選択して下さい。

※	「ルータ」ポートは「ポートベース」固定です。
	ポートベース優先度の設定については 14-1-1.ポートベース優先度の設定を参照して下さい。

　＊

「タグベース」に設定したポートに接続された端末から「QoSタグが無いフレーム」が送信された場合、「ポートベース」の優先度になります。

左のように設定した状態で、L1ポートに
接続された端末から「QoSタグが無いフレーム」
が送信された場合、
「優先度：低」（＝L1 ポートベース優先度）
になります。

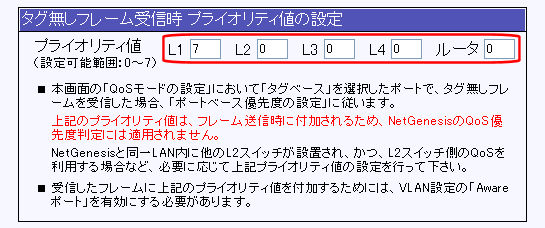

［タグ無しフレーム受信時プライオリティ値の設定］について

QoSタグ無しフレームを受信し、NetGenesisがLAN側へ送信する際、QoSタグを付加することが可能です。

（フレーム送信時に付加されるため、NetGenesisのQoS優先度判定には適用されません。）

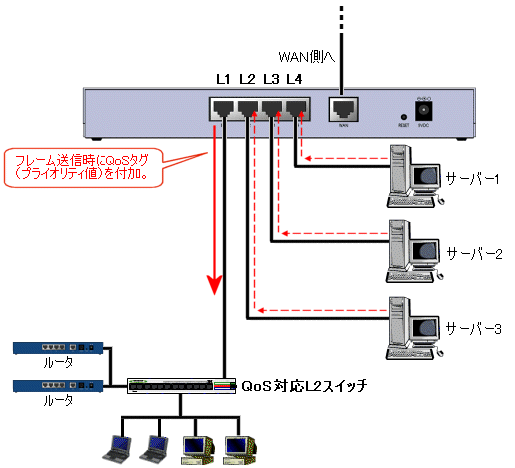

NetGenesisと同一LAN内に他のL2スイッチが設置され、かつ、L2スイッチ側のQoSを利用する場合など、必要に応じて各ポートのプライオリティ値の設定を行って下さい。

※	プライオリティ値を付加するためには、VLAN設定の「Awareポート」を有効にする必要があります。
	VLAN設定については 14-2-2.タグベースVLANの設定を参照して下さい。

環境例）

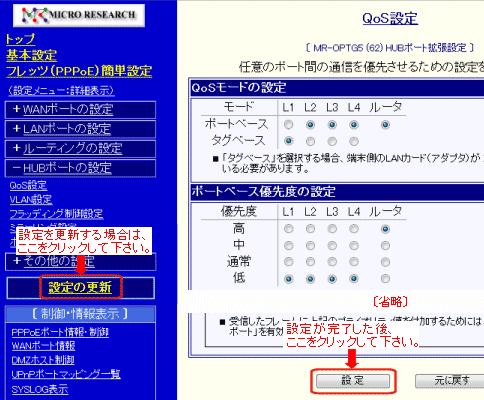

設定が完了した後、［設定］ボタンをクリックして下さい。

全ての設定が完了した場合は、
左のメニューの	設定の更新	をクリックして下さい。

"設定の更新" と "NetGenesisの再起動" を行って下さい。

（NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。）

引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
