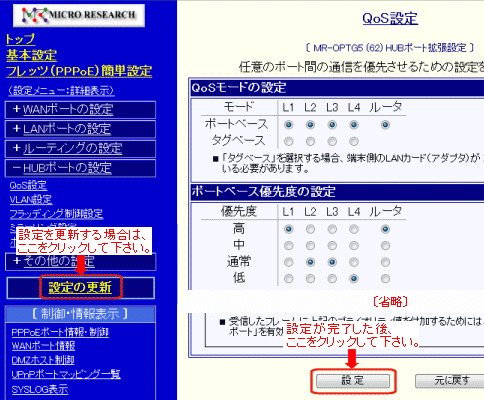

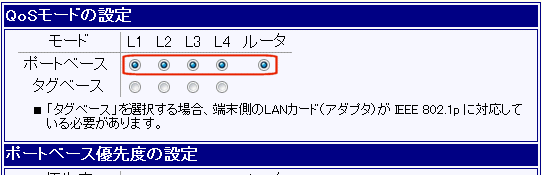

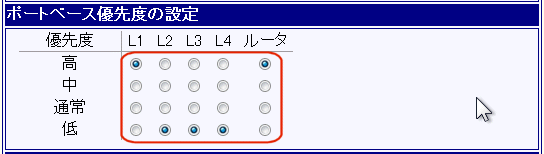

14-1-1.ポートベース優先度の設定 NetGenesisの各ポート（L1〜L4、ルータ）毎に、通信の優先度（"高・中・通常・低" の4段階）を割り当てるための設定について説明します。 本設定を行うことにより、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させること等が可能となります。 ポートベース優先度を設定した例） ＊ QoS設定は「通信速度が遅い回線」では、十分な効果が得られない場合があります。 上記の「外部公開用サーバー（L1ポート）の通信を優先させる例」を元に、設定方法について説明します。 メニューの「HUBポートの設定」の中の［QoS設定］をクリックして下さい。 「QoS設定」画面が開きます。 　 工場出荷値では［QoSモードの設定］は「ポートベース」が選択されています。 （［ルータポート］は「ポートベース」固定です。） 　 ［ポートベース優先度の設定］で、各ポートの優先度を選択して下さい。 　  L1〜L4 ： HUBの各ポートです。 　  ルータ ： NetGenesis内部のLANポートです。 　 　   各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 　 　   　端末− 各ポートの位置関係（略図） HUBポート （L1〜L4） ルータポート （LANポート） <ルータ処理> WANポート −インターネット 　 　   例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 −優先度に関する補足情報− 　 実際の優先度は「パケットの流れる方向」によって決まり方が異なります。 　 "最初にパケットを受け取る（他のポートへ出力する）ポートの優先度" に決まります。 　 《 インターネット→LAN方向（受信） 》 　 「ルータ」ポートの優先度になります。 　 （「L1〜L4ポートの優先度は適用されません。） 　 　＊ インターネットから受信したパケットは、「ルータ」ポートが（「ルータ」ポートの優先度を付加し、優先度の処理を行って）「L1〜L4」ポートへ出力します。 　 《 LAN→インターネット方向（送信） 》 　 「L1〜L4」ポート（HUBポート）の優先度になります。 　 　＊ LAN側（パソコン等の端末）から送信されたパケットは、「L1〜L4」の中の1つのポートが（そのポートの優先度を付加し、優先度の処理を行って）「ルータ」ポートへ出力します。 　 「ルータ」ポートの優先度を「高」以外へ変更する場合、ホームページの閲覧等、インターネットへのアクセス速度が低下する可能性があります。 　 例えば、「ルータ」ポートの優先度を「通常」へ変更した状態で、L1ポート（優先度・通常）に接続したパソコン1が（インターネットから）ダウンロードを行っているときに、L2ポート（優先度・高）に接続したパソコン2からL3ポートのパソコン3の共有フォルダへアクセスし、ファイルコピーを行った場合、パソコン1のダウンロードが遅くなる可能性があります。 　 （「ルータ」ポートよりもL2ポートの優先度が高いため、L2ポートの通信が優先されます。） 設定が完了した後、［設定］ボタンをクリックして下さい。 　 全ての設定が完了した場合は、 左のメニューの   設定の更新   をクリックして下さい。 　 "設定の更新" と "NetGenesisの再起動" を行って下さい。 　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 　 （NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） 　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 14-1.QoS設定 へ戻る 14.HUBポートの設定 へ戻る
