任意のポートからの通信を優先させるための設定について説明します。 |
|
本設定を行うことにより、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させること、IP電話の通信帯域を確保すること等が可能となります。 |

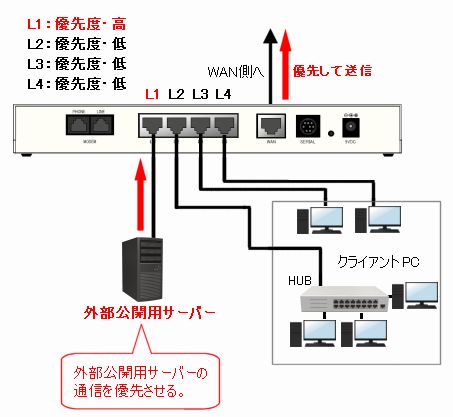

| ポートベース優先度を設定した例） |
 |
|
| ＊ |
QoS設定は「LAN→インターネット方向の通信（送信）」に対して効果があります。 |
| |
また、ADSL等「上りの通信速度が遅い回線」では、十分な効果が得られない場合があります。 |
 |
| |
「インターネット→LAN方向の通信（受信）」に速度制限を設けたい場合、15-2.速度制限設定 を行って下さい。 |
| |
（QoS設定と速度制限設定を併用することにより、細かな設定が可能となります。） |
|
|
QoS設定には以下の2種類があります。 |
|
|
| 15-1-2.タグベース優先度の設定 |
| |
端末側から送信されるパケット中の "IEEE 802.1p QoSタグ" によって、通信の優先度（高・低）の判別を行います。 |
| |
| ＊ |
端末側のLANカード（アダプタ）が "IEEE 802.1p QoSタグ" に対応している必要があります。 |
| |
（対応していない端末からパケットが送信された場合、優先度・低 となります。） |
|
|
| − |
ポートベース優先度とタグベース優先度の
両方を設定した場合の優先度について |
− |
|
| ポートベース優先度とタグベース優先度の両方を設定した場合、以下のように優先度が決まります。 |
 |
 |
端末側から送信されたパケット中に "IEEE 802.1p QoSタグ" がある場合 |
| |
パケット中のQoSタグの値（優先レベル）によって優先度が決まります。 |
| |
| QoSタグの値 比較 |
優先度 |
端末側から送信された
QoSタグの値（優先レベル） |
≧ |
NetGenesisのタグベース優先度に
設定した基準優先レベル |
|
高 |
端末側から送信された
QoSタグの値（優先レベル） |
＜ |
NetGenesisのタグベース優先度に
設定した基準優先レベル |
|
低 |
|
|
|
| |
端末側から送信されたパケット中に "IEEE 802.1p QoSタグ" がない場合 |
| |
ポートベース優先度に設定したL1〜L4ポートの優先度になります。 |
|
|
|
