15-1-2.タグベース優先度の設定
|
| 端末側から送信されるパケット中の "IEEE 802.1p QoSタグ" によって、通信の優先度（高・低）の判別を行うための設定について説明します。 |
| 本設定を行うことにより、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させること等が可能となります。 |
|
|
端末側のLANカード（アダプタ）が "IEEE 802.1p QoSタグ" に対応している必要があります。 |
| LANカード（アダプタ）側の "IEEE 802.1p QoSタグ" の設定方法等については、LANカード（アダプタ）のマニュアル等を参照して下さい。 |
|
|
|
|
| ＊ |
QoS設定は「LAN→インターネット方向の通信（送信）」に対して効果があります。 |
| |
また、ADSL等「上りの通信速度が遅い回線」では、十分な効果が得られない場合があります。 |
 |
| |
「インターネット→LAN方向の通信（受信）」に速度制限を設けたい場合、15-2.速度制限設定 を行って下さい。 |
| |
（QoS設定と速度制限設定を併用することにより、細かな設定が可能となります。） |
|
|
| − |
タグベース優先度の設定と
「ルータ」ポートの優先度について |
− |
|
| タグベース優先度の設定では、「ルータ」ポートに優先度を設定（変更）することができません。 |
| タグベース優先度のみを設定した場合（ポートベース優先度・未設定）、「ルータ」ポートは常に「優先度・低」になります。 |
| |
各ポートの位置関係と優先度 |
| |
| ◆ |
各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 |
|
| |
端末− |
| 各ポートの位置関係（略図） |
HUBポート
（L1〜L4） |
ルータポート
（LANポート） |
<ルータ処理> |
WANポート |
|
−インターネット |
|
 |
| |
| ◆ |
実際の優先度は「パケットの流れる方向」によって決まり方が異なります。 |
| |
"最初にパケットを受け取る（他のポートへ出力する）ポートの優先度" に決まります。 |
| |
| 《インターネット→LAN方向（受信） |
＝ |
「ルータ」ポートの優先度》 |
| 《LAN→インターネット方向（送信） |
＝ |
「L1〜L4」ポートの優先度》 |
|
|
|
|
| |
「ルータ」ポートが「優先度・低」の場合の注意 |
| |
| |
以下のような状況が発生する可能性がありますので、注意して下さい。 |
|
| |
| L1ポートに接続したパソコン1が（インターネットから）ダウンロードを行っているときに、L2ポートに接続したパソコン2から優先度・高のQoSタグ付きパケットが送信された場合、ダウンロードが遅くなる可能性がある。 |
|
|
| |
「ルータ」ポートを「優先度・高」にしたい場合、タグベース優先度の設定に加え 15-1-1.ポートベース優先度の設定 も行って下さい。 |
|
|
|
|

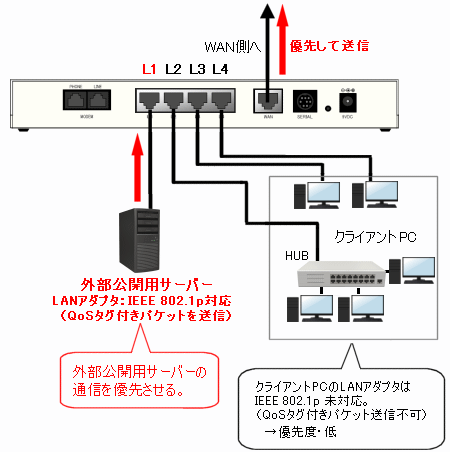

上記の「外部公開用サーバー（L1ポート）の通信を優先させる例」を元に、設定方法について説明します。 |

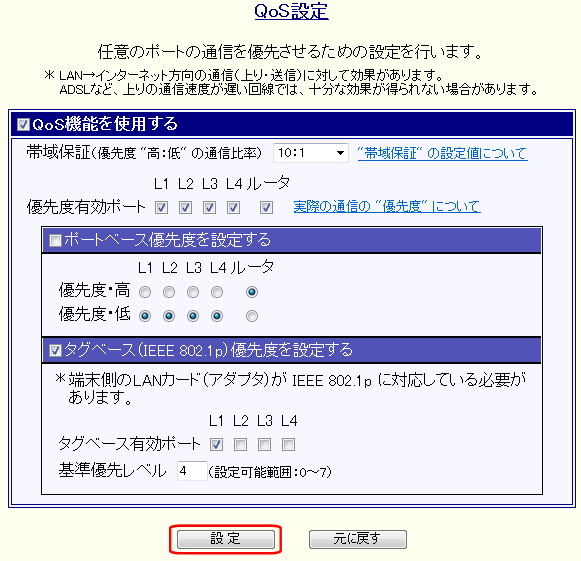

- メニューの「HUBポートの設定」の中の［QoS設定］をクリックして下さい。
「QoS設定」画面が開きます。
- ［QoS機能を使用する］にチェックを入れて下さい。
- ［帯域保証］で［▼］をクリックし、優先度 "高：低" の通信比率を選択して下さい。
 |
常に優先 |
： |
"優先度・高" の通信と "優先度・低" の通信が同時に発生した場合、"優先度・高" の通信が常に優先して処理されます。 |
| |
|
|
"優先度・低" の通信は、"優先度・高" の通信が行われていると処理されません。 |
|
| |
2：1
（5：1/10：1） |
： |
"優先度・高" の通信と "優先度・低" の通信が同時に発生した場合、"優先度・低" の通信が1回処理されるのに対し、"優先度・高"の通信は2回処理されます。 |
|
| （優先度は4以降で設定します。） |
- ［優先度有効ポート］を指定して下さい。
チェックを入れたポートは、次項の「タグベース（IEEE 802.1p）優先度」によって "優先度・高" と "優先度・低" の判別処理が行われます。
チェックを入れない場合、そのポートには優先度が適用されません。
他の優先度付きポートからパケットが出力されてきても、優先度の処理は行いません。（※1）
| |
L1〜L4 |
： |
HUBの各ポートです。 |
|
| |
ルータ |
： |
NetGenesis内部のLANポートです。（※2） |
| |
|
|
各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 |
|
| |
|
|
端末− |
| 各ポートの位置関係（略図） |
HUBポート
（L1〜L4） |
ルータポート
（LANポート） |
<ルータ処理>
|
WANポート
|
|
−インターネット |
|
|
| |
|
|
例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 |
| ※1： |
QoS設定と速度制限設定の両方を行い、かつ［優先度有効ポート］ にチェックを入れないポートについては、速度制限設定の "優先度・低" に設定した速度が上限となります。 |
| |
［優先度有効ポート］と速度制限設定の補足情報 を参照して下さい。 |
|
| ※2： |
「タグベース優先度」では、「ルータ」ポートに優先度を設定（変更）することができません。 |
| |
（「タグベース優先度」のみを設定する場合、「ルータ」にチェックを入れても、常に "優先度・低" になります。） |
| |
「ルータ」ポートを "優先度・高" にしたい場合、タグベース優先度の設定に加え 15-1-1.ポートベース優先度の設定 も行って下さい。 |

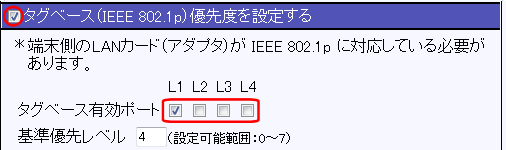

- ［タグベース（IEEE 802.1p）優先度を設定する］にチェックを入れ、QoSタグによる優先度判別を有効にするポート（※）にチェックを入れて下さい。
| ※ |
チェックを入れたポートに接続された端末から「QoSタグが無いパケット」が送信された場合、以下のようになります。 |
| |
・ポートベース優先度：設定あり
→ポートベース優先度の設定に従います。 |
| |
・ポートベース優先度：設定なし
→"優先度・低" になります。 |

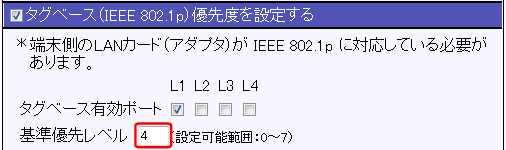

- QoSタグの［基準優先レベル］を入力して下さい。
ここで入力した値と、端末側から送信されたパケット中のQoSタグを比較し、優先度が決まります。
|
|
|
|
| QoSタグの値 比較 |
優先度 |
端末側から送信された
QoSタグの値（優先レベル） |
≧ |
NetGenesisのタグベース優先度に
設定した基準優先レベル |
|
高 |
端末側から送信された
QoSタグの値（優先レベル） |
＜ |
NetGenesisのタグベース優先度に
設定した基準優先レベル |
|
低 |
|
| 例） |
「基準優先レベル」が "4" の場合（上記画面例のように設定した場合）、優先度は以下のようになります。 |
| |
| ・ |
L1に接続された端末から送信されたパケット中のQoSタグの値（優先レベル）が "0〜3" の場合
→"優先度・低" になります。 |
|
| |
| ・ |
L1に接続された端末から送信されたパケット中のQoSタグの値（優先レベル）が "4〜7" の場合
→"優先度・高" になります。 |
|
|
| − |
ポートベース優先度とタグベース優先度の
両方を設定した場合の優先度について |
− |
|
| ポートベース優先度とタグベース優先度の両方を設定した場合、以下のように優先度が決まります。 |
|
| |
端末側から送信されたパケットに "IEEE 802.1p QoSタグ" がある場合 |
| |
NetGenesis側の［基準優先レベル］とパケット中のQoSタグの値（優先レベル）によって優先度が決まります。 |
| |
詳細は こちら を参照して下さい。 |
|
|
| |
端末側から送信されたパケットに "IEEE 802.1p QoSタグ" がない場合 |
| |
NetGenesisのポートベース優先度に設定したL1〜L4ポートの優先度になります。 |
|
|
|
|
| 設定が完了した後、［設定］ボタンをクリックして下さい。 |
|
|
 |
| 全ての設定が完了した場合は、 |
| 左のメニューの |
設定の更新 |
をクリックして下さい。 |
|
| |
"設定の更新" と "NetGenesisの再起動" を行って下さい。 |
| |
詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 |
| |
（NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） |
 |
| |
引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 |
|
