15-1-1.ポートベース優先度の設定
|
| NetGenesisの各ポート（L1〜L4、ルータ）毎に、通信の優先度（高・低）を割り当てるための設定について説明します。 |
| 本設定を行うことにより、外部公開用サーバーの通信を優先させることや、特定のパソコンの通信を優先させること等が可能となります。 |
|
|
| ＊ |
QoS設定は「LAN→インターネット方向の通信（送信）」に対して効果があります。 |
| |
また、ADSL等「上りの通信速度が遅い回線」では、十分な効果が得られない場合があります。 |
 |
| |
「インターネット→LAN方向の通信（受信）」に速度制限を設けたい場合、15-2.速度制限設定 を行って下さい。 |
| |
（QoS設定と速度制限設定を併用することにより、細かな設定が可能となります。） |
|
|
上記の「外部公開用サーバー（L1ポート）の通信を優先させる例」を元に、設定方法について説明します。 |

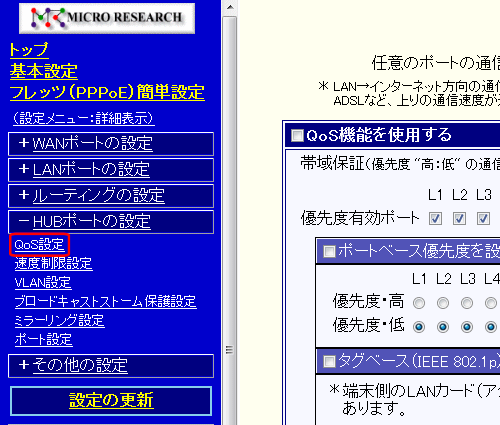

- メニューの「HUBポートの設定」の中の［QoS設定］をクリックして下さい。
「QoS設定」画面が開きます。

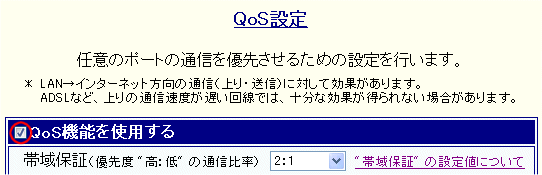

- ［QoS機能を使用する］にチェックを入れて下さい。

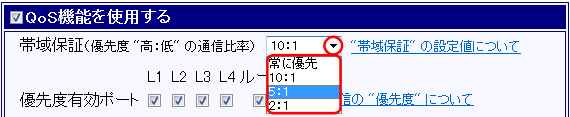

- ［帯域保証］で［▼］をクリックし、優先度 "高：低" の通信比率を選択して下さい。
 |
常に優先 |
： |
"優先度・高" のポートと "優先度・低" のポートの通信が同時に発生した場合、"優先度・高" のポートの通信が常に優先して処理されます。 |
| |
|
|
"優先度・低" のポートの通信は、"優先度・高" のポートの通信が行われていると処理されません。 |
|
| |
2：1
（5：1/10：1） |
： |
"優先度・高" のポートと "優先度・低" のポートの通信が同時に発生した場合、"優先度・低" のポートの通信が1回処理されるのに対し、"優先度・高"のポートの通信は2回処理されます。 |
|
| （優先度は4以降で設定します。） |
- ［優先度有効ポート］を指定して下さい。
チェックを入れたポートは、次項の「ポートベース優先度」によって "優先度・高" と "優先度・低" のどちらで処理されるか決まります。
チェックを入れない場合、そのポートには優先度が適用されません。
他の優先度付きポートからパケットが出力されてきても、優先度の処理は行いません。（※）
| |
L1〜L4 |
： |
HUBの各ポートです。 |
|
| |
ルータ |
： |
NetGenesis内部のLANポートです。 |
| |
|
|
各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 |
|
| |
|
|
端末− |
| 各ポートの位置関係（略図） |
HUBポート
（L1〜L4） |
ルータポート
（LANポート） |
<ルータ処理> |
WANポート |
|
−インターネット |
|
|
| |
|
|
例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 |
| ※ |
QoS設定と速度制限設定の両方を行い、かつ［優先度有効ポート］ にチェックを入れないポートについては、速度制限設定の "優先度・低" に設定した速度が上限となります。 |
| ［優先度有効ポート］と速度制限設定の補足情報 を参照して下さい。 |

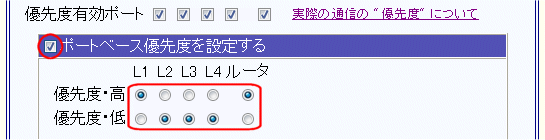

- ［ポートベース優先度を設定する］にチェックを入れ、各ポートの優先度を選択して下さい。
| ＊ |
実際の優先度は「パケットの流れる方向」によって決まり方が異なります。 |
| |
"最初にパケットを受け取る（他のポートへ出力する）ポートの優先度" に決まります。 |
| |
《 インターネット→LAN方向（受信） 》 |
| |
「ルータ」ポートの優先度になります。 |
| |
（「L1〜L4ポートの優先度は適用されません。） |
| |
| ＊ |
インターネットから受信したパケットは、「ルータ」ポートが（「ルータ」ポートの優先度を付加し、優先度の処理を行って）「L1〜L4」ポートへ出力します。 |
|
|
| |
《 LAN→インターネット方向（送信） 》 |
| |
「L1〜L4」ポート（HUBポート）の優先度になります。 |
| |
| ＊ |
LAN側（パソコン等の端末）から送信されたパケットは、「L1〜L4」の中の1つのポートが（そのポートの優先度を付加し、優先度の処理を行って）「ルータ」ポートへ出力します。 |
|
|
|
速度制限設定（※）を行う場合、「受信速度の設定」の各ポートの優先度は上記の「ルータ」ポートの優先度になります。 |
| ［優先度有効］についての補足情報 を参照して下さい。 |
|
| − |
QoS設定のと速度制限設定について
（"帯域保証" と "速度設定"） |
− |
|
| QoS設定と速度制限設定の両方を行った場合、遅い方が優先されます。 |
| ＊ |
以下の例の速度はあくまで「目安」（参考）程度としてお考え下さい。 |
|
|
| 例） |
約60Mbps程度の速度が出る環境において、QoS設定と速度制限設定を行う。 |
| |
−QoS設定−
QoS機能を使用する：チェックあり
帯域保証：2:1
優先度有効ポート：L1〜L4、ルータ全てチェックあり
ポートベース優先度を設定する：チェックあり
優先度・高：L1、ルータ
優先度・低：L2〜L4 |
| |
| → |
上記のQoS設定を行い、L1とL2から同時にインターネットへパケットを送信した場合、L1（優先度・高）は約30〜40Mbps、L2（優先度・低）は約10〜20Mbps程度となります。 |
|
| |
|
| |
−速度制限設定−
速度制限機能を使用する：チェックあり |
| |
《受信速度の設定》
| L1 |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：20Mbps |
| L2 |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：5Mbps |
| L3 |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：5Mbps |
| L4 |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：5Mbps |
| ルータ |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：20Mbps |
|
| |
《送信速度の設定》
| L1 |
： |
優先度有効：チェックあり 優先度・高 ポーズ送信：チェックあり 速度有効：チェックあり 速度：20Mbps |
| L2 |
： |
優先度有効：チェックあり 優先度・低 ポーズ送信：チェックあり 速度有効：チェックあり 速度：5Mbps |
| L3 |
： |
優先度有効：チェックあり 優先度・低 ポーズ送信：チェックあり 速度有効：チェックあり 速度：5Mbps |
| L4 |
： |
優先度有効：チェックあり 優先度・低 ポーズ送信：チェックあり 速度有効：チェックあり 速度：5Mbps |
| ルータ |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：20Mbps |
|
| |
| → |
QoS設定に加え、上記のように速度制限設定を行った場合、L1の上限速度は約20Mbps、L2〜L4の上限速度は約5Mbpsとなります。 |
| |
〔速度制限設定が優先＝遅い方が優先〕 |
|
|
|
|
|
| − |
ポートベース優先度とタグベース優先度の
両方を設定した場合の優先度について |
− |
|
| ポートベース優先度とタグベース優先度の両方を設定した場合、以下のように優先度が決まります。 |
|
| |
端末側から送信されたパケット中に "IEEE 802.1p QoSタグ" がある場合 |
| |
パケット中のQoSタグの値（優先レベル）によって優先度が決まります。 |
| |
| QoSタグの値 比較 |
優先度 |
端末側から送信された
QoSタグの値（優先レベル） |
≧ |
NetGenesisのタグベース優先度に
設定した基準優先レベル |
|
高 |
端末側から送信された
QoSタグの値（優先レベル） |
＜ |
NetGenesisのタグベース優先度に
設定した基準優先レベル |
|
低 |
|
|
|
| |
端末側から送信されたパケット中に "IEEE 802.1p QoSタグ" がない場合 |
| |
NetGenesisのポートベース優先度に設定したL1〜L4ポートの優先度になります。 |
|
|
|
|

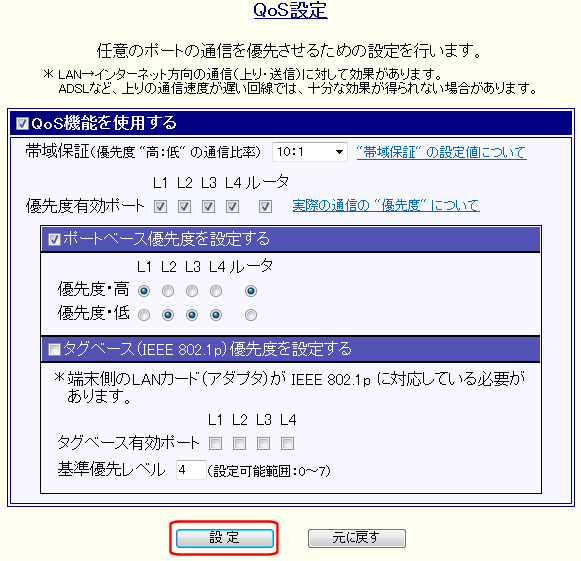

| 設定が完了した後、［設定］ボタンをクリックして下さい。 |
|
|
 |
| 全ての設定が完了した場合は、 |
| 左のメニューの |
設定の更新 |
をクリックして下さい。 |
|
| |
"設定の更新" と "NetGenesisの再起動" を行って下さい。 |
| |
詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 |
| |
（NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） |
 |
| |
引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 |
|
