以下の手順で設定を行って下さい。

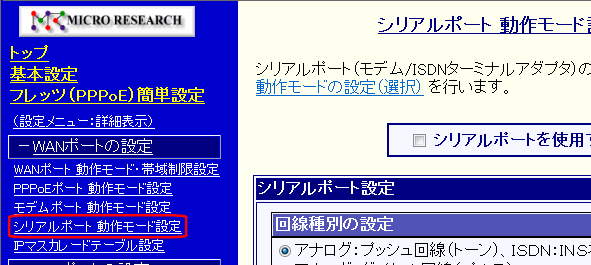

1. 設定画面のメニューの「WANポートの設定」の中の、［シリアルポート 動作モード設定］をクリックして下さい。
   「シリアルポート 動作モード設定」画面が開きます。



   　

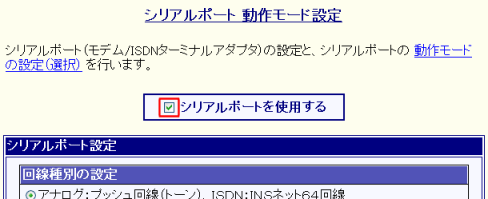

2. 「シリアルポートを使用する」にチェックを入れて下さい。



   　
3. 「回線種別」を選択して下さい。



   　

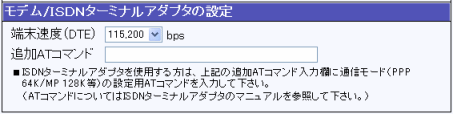

4. 「モデム/ISDNターミナルアダプタの設定」を行って下さい。






   	端末速度（DTE）
   	シリアルポートのDTE速度を選択して下さい。 使用するISDNターミナルアダプタ/アナログモデムが対応している速度を選択して下さい。
   	追加ATコマンド（最大120文字まで入力可能です。）
   	ISDNターミナルアダプタを使用する場合は、追加ATコマンドは必須です。 ISDNターミナルアダプタのマニュアル等を参照して、「PPP 64K/MP128K」等の通信モードを指定するATコマンドを入力して下さい。 ダイヤルアップ（RASクライアント）IP接続を行う場合、ダイヤルアップ（RASクライアント）IP接続の設定内にも追加ATコマンド設定欄が存在します。 追加ATコマンドは、「シリアルポート設定の追加ATコマンド（本設定）」→「ダイヤルアップ（RASクライアント）IP接続の設定内の追加ATコマンド」の順番で送出されます。
   	追加ATコマンドについて 弊社で動作確認済みのISDNターミナルアダプタ/アナログモデムは以下の通りです。 　 メーカー名 機種名 追加ATコマンド ALEXON TD480 PPP64K : ATE0Q0V1X1\Q3G1=2 MP128K : ATE0Q0V1X1\Q3G1=0 NEC AtermIT21L PPP64K : AT$N1=1 MP128K : AT$N11=1 NTT INSメイト V30 Slim PPP64K : AT$N11=0 MP128K : AT$N11=1 OMRON ME5614D2 追加ATコマンド無し マイクロリサーチ アナログモデムMDシリーズ 追加ATコマンド無し 【 注意 】 左の弊社以外のメーカーの機種については、弊社が独自に動作確認を行ったものです。 各メーカーがNetGenesisでの動作を保証するものではありませんのでご了承下さい。 参考）PBXの0発信について アナログモデムを接続し、かつ、PBXの0発信の回線に接続してダイヤルアップを行う場合、以下のような設定が必要となります。 　・ 「アクセスポイント」欄の先頭に、「0,」（ゼロ カンマ）を追加する。（例．0,xx-xxxx-xxxx） 　・ 「追加ATコマンド」欄に、「ダイヤルトーンを検出しない」ようにする設定コマンドを追加する。（例．ATX3） 【 注意 】 上記はあくまで一例であり、実際の動作を保証するものではありません。 PBXの0発信の回線へ接続する場合は、あらかじめ、使用するアナログモデムやPBX側の仕様を確認して下さい。


   　

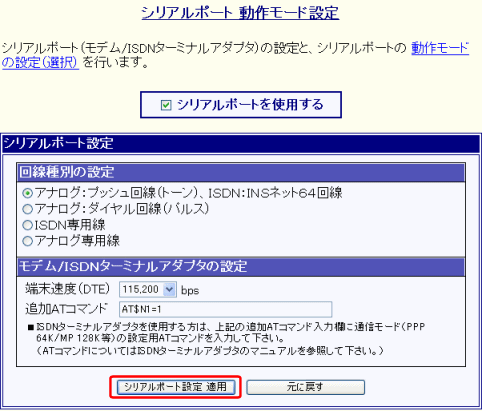

5. [シリアルポート設定 適用]ボタンをクリックして下さい。


   　

	「ダイヤルアップ（RASクライアント）IP接続」を行う場合
	10-3.ダイヤルアップ（RASクライアント）IP接続 へ進んで下さい。
	「RASサーバーIP接続」を行う場合
	10-4.RASサーバーIP接続IP接続 へ進んで下さい。
	「ダイヤルアップ（RASクライアント）IP接続 と RASサーバーIP接続を併用」する場合
	10-3.ダイヤルアップ（RASクライアント）IP接続 へ進んで下さい。
	「LAN型ダイヤルアップIP接続」を行う場合
	10-5.LAN型ダイヤルアップIP接続 へ進んで下さい。
	「専用線IP接続」を行う場合
	10-6.専用線IP接続 へ進んで下さい。
