2-1.各機器との接続
本製品と各機器との接続方法を説明します。
1.電源アダプタ脱落防止クランプと無線アンテナの取り付け

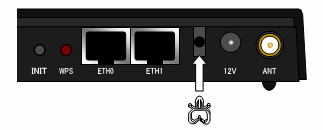

「ETH1」ポート右の穴に「電源アダプター脱落防止クランプ」を挿しこんで下さい。

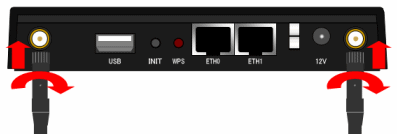

「ANT」端子に付属の無線LANアンテナを取り付けて下さい。
「ANT」端子に無線LANアンテナを差し込み、根元を持って右に回して下さい。
2
.各機器との接続
以下のように各機器と接続を行って下さい。

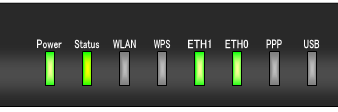

3.LEDの確認
「Power」、「Status」、「パソコンを接続したETHポート」のLEDが点灯している事を確認して下さい。
チェック!
動作モードが「アクセスポイントまたはクライアント」モードで設定されている場合は、「Status」は点灯しません。
(工場出荷値の動作モードは「ルーター」モードで設定されています。)
4.モバイルデータカードの接続について
モバイルデータカードは、本製品の
簡単設定
もしくは
モバイルデータカード設定
が完了してから接続して下さい。
本製品は工場出荷時、モバイルデータカードの設定に以下の設定が施されています。
契約プラン
ユーザー名
パスワード
APN
電話番号
接続モード
EMOBILE データ定額プラン
em
em
emb.ne.jp
*99***1#
常時接続
「EMOBILE」をご利用の場合、工場出荷状態でモバイルデータカードを接続すると、回線接続が開始されますのでご注意下さい。
チェック!
モバイルデータカードを抜くと、Statusランプが点滅します。
モバイルデータカードを再接続する場合は、Statusランプが点灯状態に変わってから再接続して下さい。
(取り外した後、すぐに再接続しないで下さい。)
以上で 各機器との接続 は完了です。
有線
LANパソコンで初期設定を行う場合
2-2.有線LANパソコンで初期設定を行う
へ進んで下さい。
無線
LANパソコンで初期設定を行う場合
2-3.無線LANパソコンで初期設定を行う
へ進んで下さい。
2.初期設定を行う へ戻る
