10-2-2.PPPoEクライアント接続とDHCPクライアント接続で回線冗長化を行う WANポート１に「PPPoEクライアント接続 IPアドレス自動取得」の設定を行い、WANポート2に「DHCPクライアント IPアドレス自動取得」の設定を行います。 WANポート1をメインポート、WANポート2をバックアップポートとして設定する例です。 　 　・ WANポート1にPPPoE接続のインターネット回線を接続します。 　・ WANポート2にDHCPクライアント接続のインターネット回線を接続します。 　・ 通常のインターネット接続はWANポート1（PPPoEセッション1)で行います。 　・ WANポート1の回線切断を検知した場合、デフォルトゲートウェイをWANポート2に切り替えます。 以下の手順で設定を行って下さい。 　（1） メインポート（WANポート1・PPPoEセッション1）の接続設定を行う WANポート1にPPPoEセッション1 IPアドレス自動取得の接続設定を行います。 　（2） バックアップポート（WANポート2・DHCPクライアント）の接続設定を行う 　 WANポート2にDHCPクライアント IPアドレス自動取得の接続設定を行います。 　（3） スタティックルーティング設定を行う 　 PPPoEセッション1をメインポートとして動作させるための設定を行います。 　（4） 回線冗長化の設定を行う 　 回線冗長化の設定を行います。 　 10-2.回線冗長化設定例 へ戻る 10.回線冗長化を行う へ戻る

メインポート（WANポート1・PPPoEセッション1）の接続設定を行う WANポート1にPPPoEセッション1 IPアドレス自動取得の接続設定を行います。 以下の手順で設定を行って下さい。 設定画面のメニューの「WANポートの設定」の中の、［WANポート1 動作モード・帯域制限設定］をクリックして下さい。 　 「PPPoEクライアント」枠の中の「IPアドレス自動取得 / IPアドレス固定．．．」を選択して、画面下の［詳細設定］ボタンをクリックして下さい。 「PPPoE ポート１（セッション１） を使用する」にチェックを入れ、「IPアドレス自動取得」を選択して下さい。 「使用するWANポート」で「WANポート1」を選択して、［セッション１ 詳細設定］ボタンをクリックして下さい。 「PPPoEクライアント設定」画面が開きますので、接続設定を行って下さい。 設定内容については、4-3.PPPoE ポート１（セッション１） IPアドレス自動取得設定 を参考にして下さい。 設定が終わりましたら、[設定]ボタン（画面下）をクリックして下さい。 「PPPoE セッション１の詳細設定」画面の先頭へ戻りますので、［PPPoE 動作モード設定］ へ戻るリンクをクリックして下さい。 「PPPoE動作モード設定」画面に戻りますので、[PPPoE動作モード適用]ボタンをクリックして下さい。 以上で、メインポート（WANポート1・PPPoEセッション1）の接続設定は完了です。 バックアップポート（WANポート2・DHCPクライアント）の接続設定を行う に進んで下さい。 　 10-2.回線冗長化設定例 へ戻る 10.回線冗長化を行う へ戻る

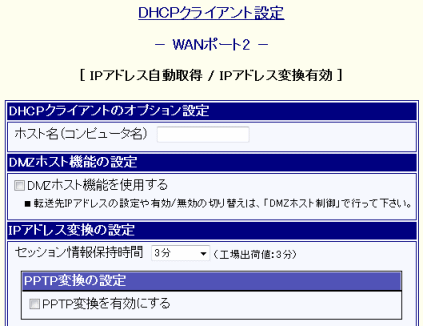

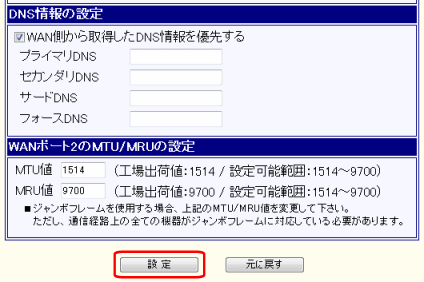

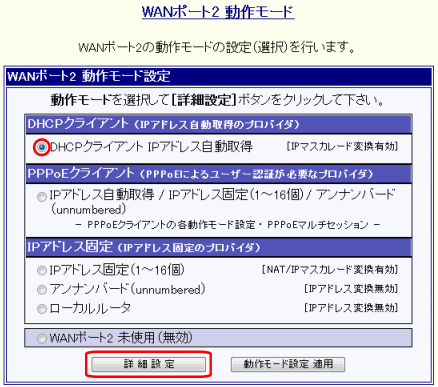

バックアップポート（WANポート2・DHCPクライアント）の接続設定を行う WANポート2にDHCPクライアント IPアドレス自動取得の接続設定を行います。 以下の手順で設定を行って下さい。 設定画面のメニューの「WANポートの設定」の中の、［WANポート2 動作モード設定］をクリックして下さい。 「DHCPクライアント」枠の中の「DHCPクライアント IPアドレス自動取得」を選択して、画面下の［詳細設定］ボタンをクリックして下さい。  メ モ WANポート2の動作モードは、工場出荷時に「WANポート2 未使用（無効）」が選択されています。 「DHCPクライアント設定」画面が開きますので、接続設定を行って下さい。 設定内容については、7-2.DHCPクライアント・IPアドレス自動取得設定 を参考にして下さい。 設定が終わりましたら、[設定]ボタン（画面下）をクリックして下さい。 以上で、バックアップポート（WANポート2・DHCPクライアント）の接続設定は完了です。 スタティックルーティング設定を行う に進んで下さい。 　 10-2.回線冗長化設定例 へ戻る 10.回線冗長化を行う へ戻る

スタティックルーティング設定を行う PPPoEセッション1をメインポートとして動作させるための設定を行います。 以下の手順で設定を行って下さい。 設定画面のメニューの「ルーティングの設定」の中の、［スタティックルーティング設定］をクリックして下さい。 「PPPoE ポート1（セッション１）」欄の「PPPoEポート１（セッション１）をデフォルトゲートウェイに設定する」にチェックを入れて下さい。  メ モ メインポートとして使用するポートをデフォルトゲートウェイに設定します。 「WANポート1をデフォルトゲートウェイに設定する」のチェックを外して下さい。  チェック！ メインポート以外の「デフォルトゲートウェイに設定する」チェックは外して下さい。 設定が終わりましたら、[設定]ボタン（画面下）をクリックして下さい。 以上で、スタティックルーティング設定は完了です。 回線冗長化の設定を行う に進んで下さい。 　 10-2.回線冗長化設定例 へ戻る 10.回線冗長化を行う へ戻る

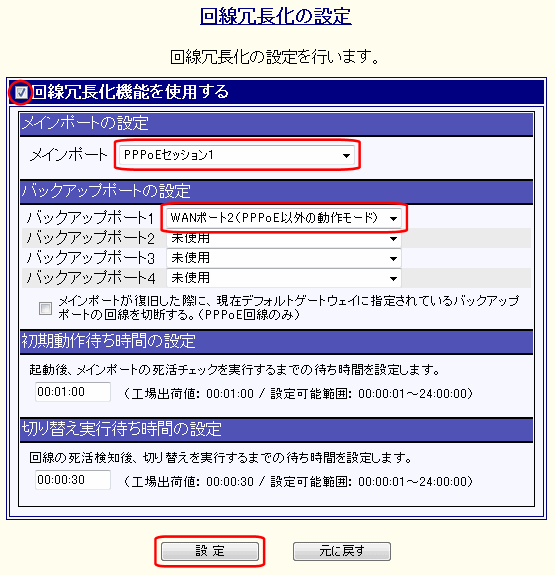

回線冗長化の設定を行う 回線冗長化の設定を行います。 以下の手順で設定を行って下さい。 設定画面のメニューの「その他の設定」から［回線冗長化の設定］をクリックして下さい。 「回線冗長化機能を使用する」にチェックを入れて下さい。 「メインポート」で「PPPoEセッション1」を選択して下さい。 「バックアップポート1」で「WANポート2（PPPoE以外の動作モード）」を選択して下さい。 設定が終わりましたら、[設定]ボタン（画面下）を押して下さい。   以上で、回線冗長化の設定は完了です。 　 全ての設定が完了した場合は、 左のメニューの  設定の更新  をクリックして下さい。 　 "設定の更新" と "NetGenesisの再起動" を行って下さい。 　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 　 10-2.回線冗長化設定例 へ戻る 10.回線冗長化を行う へ戻る
