1） |
WWWブラウザを起動し、アドレス入力欄（Internet Explorerの場合「アドレス」欄、Netscapeの場合「場所」欄）に、192.168.0.1を入力して、Enter（Return）キーを押して下さい。 |
| |
|
2） |
ユーザー認証画面が表示されますので、「ユーザー名」にadmin（半角英小文字）と入力して「OK」ボタンをクリックして下さい。
（パスワードは空欄。） |
| |
|
| |
ヒント：設定画面にログオンできないときの確認 |
3） |
NetGenesisの設定（トップ）画面が開きます。

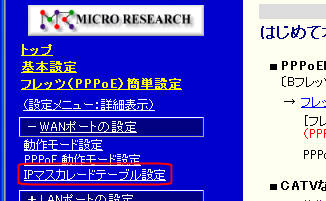

左のメニューの「WANポートの設定」の「IPマスカレードテーブル設定」をクリックして下さい。 |
| |
|
4） |

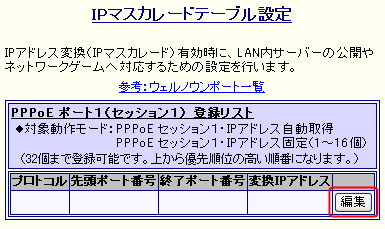

「IPマスカレードテーブル設定」画面が開きます。
IPSec通信を行うポートの登録リストの右端の「編集」ボタンをクリックして下さい。 |
| |
| ※ |
以降PPPoEセッション1に登録する例を元に説明します。 |
|
| |
|
5） |
「IPマスカレードテーブル リスト追加・編集」画面が表示されます。 |
| |

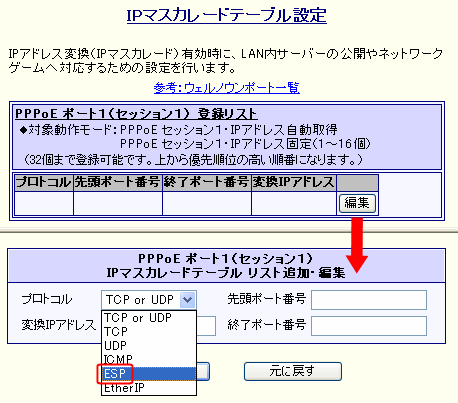

「プロトコル」欄から「ESP」を選択して下さい。 |
| |
|
6） |

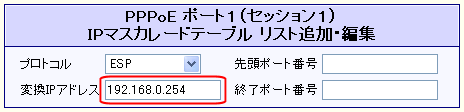

「変換IPアドレス」欄に192.168.0.254（IPSec通信を行うパソコンのプライベートIPアドレス）を入力して下さい。 |
| |
|
7） |

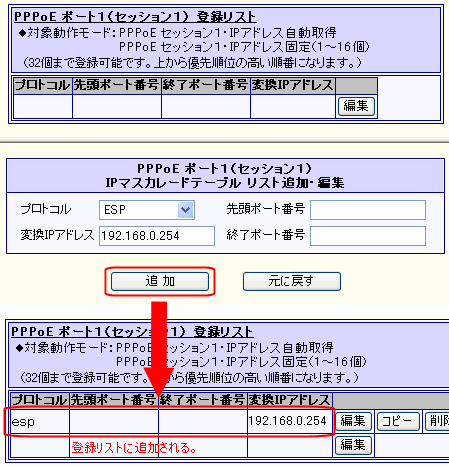

「追加」ボタンをクリックして下さい。
4〜6で選択・入力した情報が登録リストに追加されます。 |
| |
（「先頭ポート番号」と「終了ポート番号」は空欄のまま「追加」ボタンをクリックして下さい。） |
| |
|
8） |

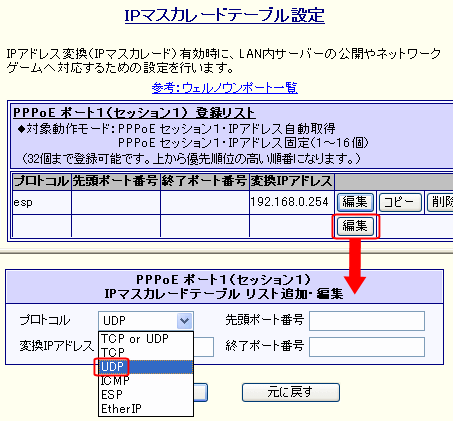

登録リスト空白行の右端の「編集」ボタンをクリックして下さい。 |
| |
「プロトコル」欄から「UDP」を選択して下さい。 |
| |
|
9） |

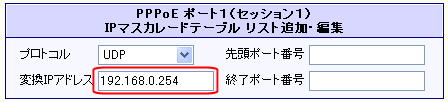

「変換IPアドレス」欄に192.168.0.254（IPSec通信を行うパソコンのプライベートIPアドレス）を入力して下さい。 |
| |
|
10） |

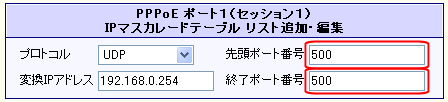

「先頭ポート番号」と「終了ポート番号」の両方に500（IKE）（※）を入力して下さい。 |
| |
|
| |
| ※ |
UDP 500番を設定することにより、同時にIKEプロトコルが転送されるようになります。 |
|
11） |

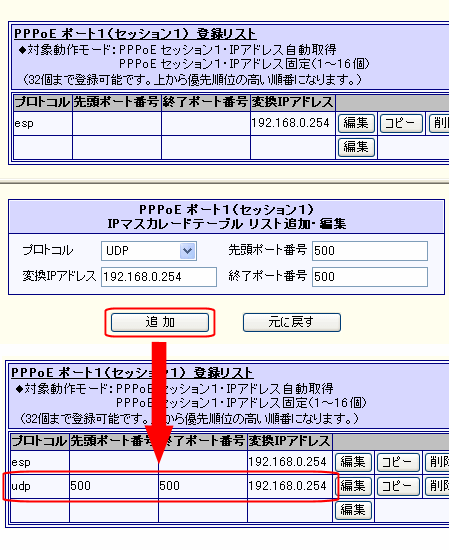

「追加」ボタンをクリックして下さい。
8〜10で選択・入力した情報が登録リストに追加されます。 |
| |
|
12） |

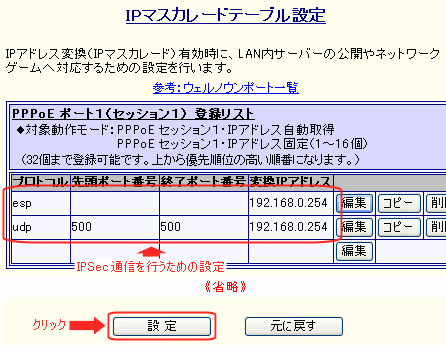

「設定」ボタン（※）をクリックして下さい。 |
| |
|
| |
| ※ |
「設定」ボタンをクリックしても画面は変わりません。
（画面の再読込が行われるのみです。） |
|
13） |
IPSec通信（IPSecパススルー）を行うために必要な設定は以上で完了です。 |
| |

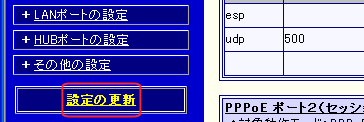

左のメニューの「設定の更新」（黄色文字）をクリックして下さい。 |
| |
|
9） |
「更新」ボタン→「再起動」ボタンの順番にクリックして下さい。 |
| |
|
| |
|
