− NetGenesis SuperOPTシリーズ 設定ガイド −
LAN側からIPSec通信を行うための設定
（Ver4.205.00〜Ver4.305.00）

NetGenesisのLAN側のパソコンからIPSec通信を行うためにはIPSecパススルー（IKEポートの通信）を有効にする設定（VPN変換の設定 ※）とIPマスカレードテーブルの設定を行う必要があります。

以下の環境を例に、設定方法を説明します。
◆回線事業者：NTT東日本/NTT西日本 Bフレッツ
◆ プロバイダからグローバルIPアドレスを自動取得する。
＜"フレッツ（PPPoE）簡単設定" を行ってインターネット接続＞
◆ LAN内のパソコンからインターネット（WAN）側へIPSec通信を行う。
　 IPSec通信を行うパソコンのIPアドレスを192.168.0.254に固定します。
⇒ 上記環境の場合、NetGenesis側に必要な設定は以下の通りです。
　 ◆IPSecパススルー（IKEポートの通信）を有効にする（VPN変換の設定 ※）
　 ◆IPマスカレードテーブルの設定（以下の情報を設定）
　
　◇プロトコル
　◇変換IPアドレス		 ：ESP
：192.168.0.254（サーバーのプライベートIPアドレス）

　（1）
IPSecパススルー（IKEポートの通信）の設定
　 IPSec通信を行うために必要な、IPSecパススルー（IKEポートの通信）の設定を行います。（※）
　 IPSecパススルー（IKEポートの通信）を有効に設定することにより、LAN→WANへUDP：500番（IKE）の通信を行う際、送信元ポート番号を変更しなくなりますので、IKEによる鍵交換が可能になります。
　（2） IPマスカレードテーブルの設定
　 上記環境例で必要なIPマスカレードテーブルの設定を行います。
　 　備考：IPマスカレードテーブルの概要
　 設定が完了した後、「設定の更新」（再起動）を行います。
　・・・ IPSecパススルー（IKEポートの通信）の設定とIPマスカレードテーブル設定の設定内容をNetGenesisに書き込み、再起動を行います。
   （補足） LAN内のパソコンのTCP/IP設定
　 LAN内のパソコンのTCP/IP設定を確認します。
【 IPSec通信（IPSecパススルー）を行う際の注意 】
　◇ IPSecの使用環境や設定条件によっては、使用するIPSec側の制限等によりIPSecパススルーを使用できない場合があります。
　 あらかじめご了承下さい。
　◇ IPSecパススルーを使用するにあたり、IPSec側を「IPアドレス変換を通過可能なESPトンネルモード」に設定する必要があります。
　 （例．Windows 2000/XP標準のIPSecでは、この設定はできません。）
　
（1）IPSecパススルー（IKEポートの通信）の設定
メモ）
・ 以降、NetGenesisのLANポートIPアドレスは192.168.0.1（工場出荷値）であることを前提とします。
　 LANポートIPアドレスを変更されている方は、192.168.0.1の部分を変更したLANポートIPアドレスへ置き換えて下さい。
・ インターネット接続の設定が完了していることを前提とします。

PPTP変換を有効にする設定を行います。

　1）
WWWブラウザを起動し、アドレス入力欄（Internet Explorerの場合「アドレス」欄、Netscapeの場合「場所」欄）に、192.168.0.1を入力して、Enter（Return）キーを押して下さい。
　

　2）
ユーザー認証画面が表示されますので、「ユーザー名」にadmin（半角英小文字）と入力して「OK」ボタンをクリックして下さい。
（パスワードは空欄。）
　
　 　ヒント：設定画面にログオンできないときの確認

　3）
NetGenesisの設定（トップ）画面が開きます。
左のメニューの「WANポートの設定」の「動作モード設定」をクリックして下さい。
　

4）
「動作モード選択」画面が表示されます。
正しい動作モード（使用しているプロバイダに合った動作モード）が選択されていることを確認して「選択した動作モードの詳細設定へ」ボタンをクリックして下さい。
　

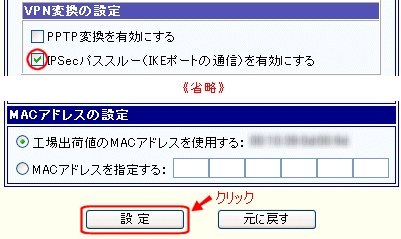

5）
選択した動作モードの設定画面が開きます。
「IPアドレス変換の設定」欄の中の「VPN変換の設定」にある "IPSecパススルー（IKEポートの通信）を有効にする" のチェックボックスにチェックを入れて下さい。
　 チェックを入れた後、「設定」ボタン（※）をクリックして下さい。
　
・ PPPoEクライアント・IPアドレス自動取得設定、または DHCPクライアント・IPアドレス自動取得設定画面の例です。
　
　※ 「設定」ボタンをクリックしても画面は変わりません。
（画面の再読込が行われるのみです。）
（2）IPマスカレードテーブルの設定 へ進んで下さい。 このページの先頭へ戻る
　
（2）IPマスカレードテーブルの設定

IPマスカレードテーブルの設定を行い、「設定の更新」（再起動）を行います。
　・・・ 「VPN変換の設定（IPSecパススルーの設定）」と「IPマスカレードテーブル設定」の設定内容をNetGenesisに書き込み、再起動を行います。

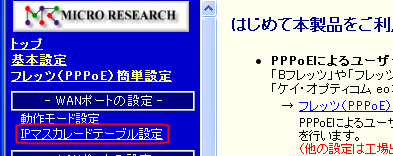

　1）
左のメニューの「WANポートの設定」の「IPマスカレードテーブル設定」をクリックして下さい。
　

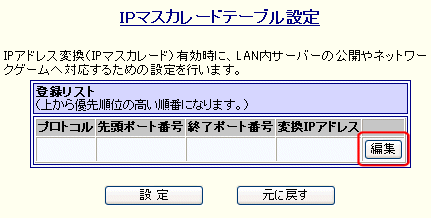

2）
「IPマスカレードテーブル設定」画面が開きます。
登録リストの右端の「編集」ボタンをクリックして下さい。
　

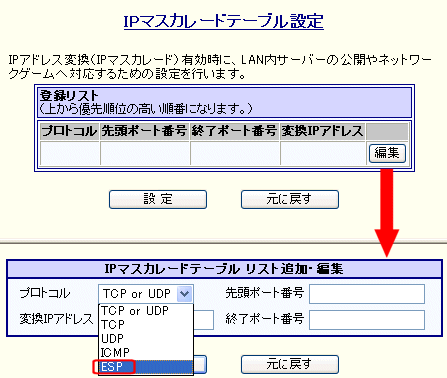

3）
「IPマスカレードテーブル リスト追加・編集」画面が表示されます。
　 「プロトコル」欄から「ESP」を選択して下さい。
　

4）
「変換IPアドレス」欄に192.168.0.254（IPSec通信を行うパソコンのプライベートIPアドレス）を入力して下さい。
　

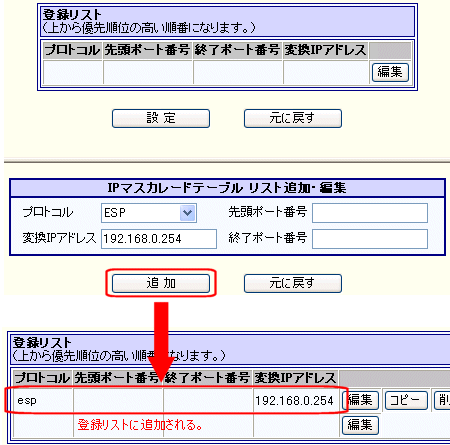

6）
「追加」ボタンをクリックして下さい。
3〜4で選択・入力した情報が登録リストに追加されます。
　 （「先頭ポート番号」と「終了ポート番号」は空欄のまま「追加」ボタンをクリックして下さい。）
　

7）
「設定」ボタン（※）をクリックして下さい。
　
　
　※ 「設定」ボタンをクリックしても画面は変わりません。
（画面の再読込が行われるのみです。）

8）
IPSec通信（IPSecパススルー）を行うために必要な設定は以上で完了です。
　 左のメニューの「設定の更新」（黄色文字）をクリックして下さい。
　

9）
「更新」ボタン→「再起動」ボタンの順番にクリックして下さい。
　

「NetGenesisの再起動が完了しました。」と表示されると、設定完了です。
このページの先頭へ戻る
　
（補足） LAN内のパソコンのTCP/IP設定
この環境例の場合、LAN内のパソコンのTCP/IP設定を以下のように設定します。
　
−IPSec通信を行うパソコンのTCP/IP設定−
用　途 IPアドレス サブネットマスク ゲートウェイ ネームサーバー（DNS）
IPSec通信を行うパソコン 192.168.0.254 255.255.255.0

192.168.0.1

 192.168.0.1
　
−他のパソコンのTCP/IP設定−
　 IPアドレス サブネットマスク ゲートウェイ ネームサーバー
（DNS）
設定内容
《IPアドレス自動取得に設定します。》
各パソコンのTCP/IP設定を開き、以下を選択して下さい。
◆ Windows Me/98/95
　 →「IPアドレスを自動的に取得」
◆ Windows XP/2000
　
→ 「IPアドレスを自動的に取得する」
「DNSサーバーのアドレスを自動的に取得する」
◆ Mac OS X/Mac OS 9.2.2
　 →「DHCPサーバーを参照」
NetGenesisのDHCPサーバーから
自動取得する内容		 192.168.0.2
　〜192.168.0.253		 255.255.255.0 192.168.0.1 192.168.0.1
このページの先頭へ戻る
VPN変換の設定 トップページへ戻る
　　
