2-8 ネットワーク構成例

NetGenesisを導入するにあたってのネットワーク構成例(各パソコンのIPアドレス等の設定例)について説明します。

  2-8-1 初めてLANを構築する例(DHCPサーバーを利用する)
  NetGenesisのDHCPサーバーを利用して、LAN内の各パソコンへ(プライベート)IPアドレス等を自動的に付与する例です。
  初めてLANを構築する場合にお勧めの構成例です。
  2-8-2 IPアドレスを指定する例1(プライベートIPアドレス)
  パソコンにプライベートIPアドレスを指定(固定)する例です。
  LAN内のパソコンでWWWサーバーを運用する場合や、ネットワークゲームを行う場合等、IPアドレスを指定しなければならない場合に参考にして下さい。
  以下の2種類の例について説明します。
(NetGenesisのDHCPサーバーを利用するパソコンと、IPアドレスを指定するパソコンを混在させる例です。)

  ISPからIPアドレスを自動取得(1個)する例
  ISPから複数の固定グローバルIPアドレスを取得し、複数固定IPアドレス変換を使用する例
  2-8-3 IPアドレスを指定する例2(グローバルIPアドレス)
  NetGenesisのアンナンバード(unnumbered)機能を使用し、LAN側の各パソコンにグローバルIPアドレスを指定(固定)する例です。

第2章 パソコンの設定 へ戻る

2-8-1  初めてLANを構築する例(DHCPサーバーを利用する)

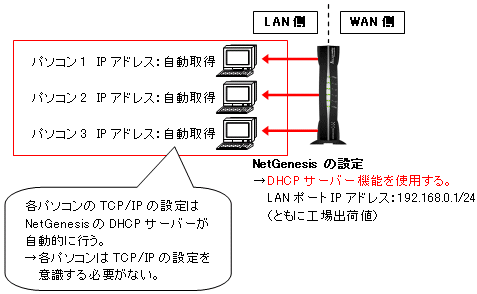

初めてLANを構築する例について説明します。

この場合、NetGenesisのDHCPサーバーを利用すると良いでしょう。

初めてLANを構築する方や、ネットワークについてあまり詳しくない方は、この構成例を参考にLANを構築すると良いでしょう。

DHCPサーバーを利用することにより、LAN内の各パソコンのTCP/IP設定が容易になります。
DHCPサーバーを利用する場合、各パソコンのTCP/IP設定は「IPアドレスを自動的に取得」や「DHCPサーバーを参照」に設定するだけで完了となります。

複数のパソコンを設定する際の手間や設定ミスを減らすことができます。

NetGenesisは「DHCPサーバーを使用する」が工場出荷値です。

NetGenesisの設定、各パソコンの設定は以下のようになります。

  NetGenesisの設定


設定内容

LANポートIPアドレス
192.168.0.1/24(工場出荷値・変更する必要無し)
 ※「/24」は「255.255.255.0」に該当します。
DHCPサーバー
使用する。(工場出荷値・変更する必要無し)
DHCPサーバーの工場出荷値については こちら を参照して下さい。
(WWWブラウザの別ウィンドウが開きます。)
WANポート
設定内容は契約しているISP等によって異なります。
詳しくは 第6章 WANポートの設定 を参照して下さい。

  各パソコン(パソコン1〜3)のTCP/IP設定


設定内容

IPアドレス
Windows 95/98/Me
 → 「IPアドレスを自動的に取得」
Windows NT4.0
 → 「DHCPサーバーからIPアドレスを取得する」
Windows 2000/XP
 → 「IPアドレスを自動的に取得する」
「DNSサーバーのアドレスを自動的に取得する」
Mac OS
 → 「DHCPサーバーを参照」

  NetGenesisのDHCPサーバーから自動取得する内容
 ・IPアドレス 192.168.0.2〜192.168.0.254の中の1つ。
 ・サブネットマスク 255.255.255.0
 ・ゲートウェイ 192.168.0.1
 ・DNSサーバー 192.168.0.1
サブネットマスク
ゲートウェイ
(デフォルトゲートウェイ)
(ルータアドレス)
DNSサーバー
(ネームサーバー)

  Windows 95/98/MeのTCP/IP設定画面例
 ※ 「ゲートウェイ」や「DNS設定」には、何も設定しないで下さい。
  Mac OS 7.6.x〜9.2.2 のTCP/IP設定画面例

  NetGenesisの設定を行うにあたって
NetGenesisの設定は、NetGenesis内部のフラッシュROMに書き込まれます。
よって、LAN内の各パソコンでNetGenesisの設定を行う必要はありません。
LAN内の1台のパソコンからNetGenesisの設定を1度だけ行えば、各パソコンで共用することができます。
 イメージ図
LAN内の各パソコンで必須となるのは、TCP/IP設定とWWWブラウザやメールソフトウェア等の設定です。
