7-1 IPアドレスの設定


RASサーバー（NetGenesis）、及びRASクライアントに割り当てるIPアドレスの設定について説明します。

　　※ RASサーバーIP接続の設定画面を開く手順が分からない場合は こちら を参照して下さい。（WWWブラウザの別ウィンドウが開きます。）


IPアドレスの設定は、NetGenesisのDHCPサーバーを使用する・使用しない によって、設定内容が異なります。

　　NetGenesisのDHCPサーバーを使用する場合
　　NetGenesisのDHCPサーバーを使用しない場合

RASサーバーIP接続の各設定について（第7章） へ戻る

IPアドレスの設定が完了しましたら、7-2/8-2 着信リング回数の設定（RASサーバーIP接続/LAN型ダイヤルアップIP接続共通） へ進んで下さい。

  NetGenesisのDHCPサーバーを使用する場合

NetGenesisのDHCPサーバーを使用する場合の、IPアドレス（RASサーバーのIPアドレス、RASクライアントに割り当てるIPアドレス）の設定について説明します。

［IPアドレスの割り当て］欄の中の、［NetGenesisのDHCPサーバーを使う］を選択して下さい。



NetGenesisのDHCPサーバーにより、RASサーバー自身のIPアドレスとRASクライアントのIPアドレスが、自動的に設定されるようになります。

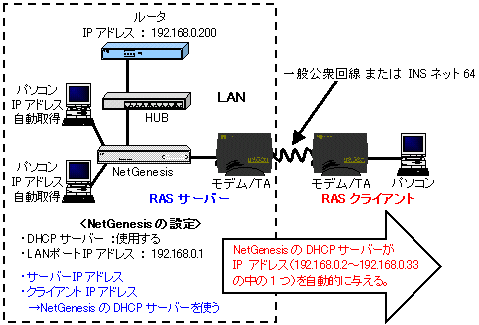

【 環境例 】

RASクライアント側のIPアドレス設定について
RASクライアント側（Windowsの「ダイヤルアップネットワーク」等）のIPアドレス設定は、必ず「RASサーバーから取得」するように設定して下さい。

　例1） Windows 98の「ダイヤルアップネットワーク」の設定
ダイヤルアップネットワークの接続アイコンのプロパティの中のTCP/IP設定で、［サーバーが割り当てたIPアドレス］を選択して下さい。


　例2） MacOSの「リモートアクセス」の設定
（「コントロールパネル」の「TCP/IP」の設定）
「コントロールパネル」の「TCP/IP」で、「設定方法」の中から［PPPサーバを参照］を選択して下さい。

RASクライアント側のサブネットマスクは、NetGenesisのLANのサブネットマスクの値に関係なく「255.255.255.0」、または「255.255.255.255」となります。（RASクライアント側のオペレーティングシステムによって異なります。）
NetGenesisのRASサーバーはRASクライアントに対し、IPアドレス以外の情報は渡しません。

7-1 IPアドレスの設定 へ戻る

IPアドレスの設定が完了しましたら、7-2 着信リング回数の設定（RASサーバーIP接続/LAN型ダイヤルアップIP接続共通） へ進んで下さい。

  NetGenesisのDHCPサーバーを使用しない場合

NetGenesisのDHCPサーバーを使用しない場合の、IPアドレス（RASサーバーのIPアドレス、RASクライアントに割り当てるIPアドレス）の設定について説明します。

以下の手順で設定を行って下さい。
  1. ［IPアドレスの割り当て］欄の中の、［IPアドレスを指定する］を選択して下さい。




  2. サーバーIPアドレスを設定します。
    （RASサーバーに割り当てるIPアドレスを設定します。）

      サーバーIPアドレスとNetGenesisのLANポートIPアドレスを共用する場合
    　 → ［LANポートのIPアドレスを使用］を選択して下さい。
    3へ進んで下さい。
      サーバーIPアドレスとNetGenesisのLANポートIPアドレスを共用しない場合
    　 → ［IPアドレスを指定］を選択し、RASサーバーに割り当てるIPアドレスを半角数字で入力して下さい。
    入力するIPアドレスは、NetGenesisのLANポートIPアドレスを工場出荷値で使用する・使用しない によって設定値が異なります。
    　 NetGenesisのLANポートIPアドレスを工場出荷値で使用する場合
    「192.168.0.2」〜「192.168.0.254」の間で、他のパソコン等と重複しないIPアドレスを入力して下さい。
    　 NetGenesisのLANポートIPアドレスを工場出荷値で使用しない（工場出荷値から変更した）場合
    既存のLANにあわせ、なおかつNetGenesisのLANポートIPアドレスや、他のパソコン等と重複しないIPアドレスを入力して下さい。
    サーバーIPアドレスを指定する場合の注意
      LAN内にNetGenesis以外のDHCPサーバーが存在する場合でも、サーバーIPアドレス（NetGenesisのRASサーバーのIPアドレス）の設定が必要です。
    サーバーIPアドレスは、他のDHCPサーバーから自動で取得しませんので、必ず設定して下さい。
    サーバーIPアドレスに設定したIPアドレスを、DHCPサーバーがLAN内の他のパソコン等に割り当てないように、DHCPサーバーの設定を行って下さい。（詳しくはLAN管理者へ相談して下さい。）
      2つのシリアルポートをRASサーバーとして使用し、なおかつサーバーIPアドレスを指定する場合（LANポートのIPアドレスを使用しない場合）、それぞれのシリアルポートに別々のIPアドレスを設定して下さい。


  3. クライアントIPアドレスを設定します。
    （RASクライアントに割り当てるIPアドレスを設定します。）

    ［クライアントIPアドレス］欄に、RASクライアントに割り当てるIPアドレスを半角数字で入力して下さい。



    入力するIPアドレスは、NetGenesisのLANポートIPアドレスを工場出荷値で使用する・使用しない によって設定値が異なります。
    　 NetGenesisのLANポートIPアドレスを工場出荷値で使用する場合
    「192.168.0.2」〜「192.168.0.254」の間で、サーバーIPアドレスや、他のパソコン等と重複しないIPアドレスを入力して下さい。
    　 NetGenesisのLANポートIPアドレスを工場出荷値で使用しない（工場出荷値から変更した）場合
    既存のLANにあわせ、なおかつサーバーIPアドレスや、他のパソコン等と重複しないIPアドレスを入力して下さい。

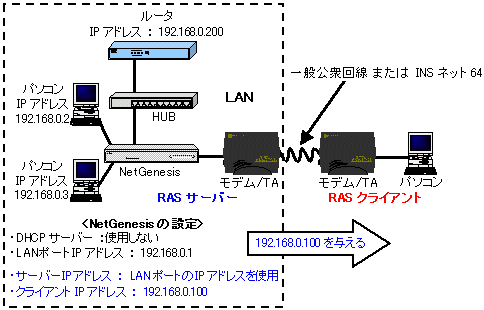

【 環境例 】

RASクライアント側のIPアドレス設定について
RASクライアント側（Windowsの「ダイヤルアップネットワーク」等）のIPアドレス設定は、必ず「RASサーバーから取得」するように設定して下さい。

　例1） Windows 98の「ダイヤルアップネットワーク」の設定
ダイヤルアップネットワークの接続アイコンのプロパティの中のTCP/IP設定で、［サーバーが割り当てたIPアドレス］を選択して下さい。


　例2） MacOSの「リモートアクセス」の設定
（「コントロールパネル」の「TCP/IP」の設定）
「コントロールパネル」の「TCP/IP」で、「設定方法」の中から［PPPサーバを参照］を選択して下さい。

RASクライアント側のサブネットマスクは、NetGenesisのLANのサブネットマスクの値に関係なく「255.255.255.0」、または「255.255.255.255」となります。（RASクライアント側のオペレーティングシステムによって異なります。）
NetGenesisのRASサーバーはRASクライアントに対し、IPアドレス以外の情報は渡しません。

7-1 IPアドレスの設定 へ戻る

IPアドレスの設定が完了しましたら、7-2 着信リング回数の設定（RASサーバーIP接続/LAN型ダイヤルアップIP接続共通） へ進んで下さい。
