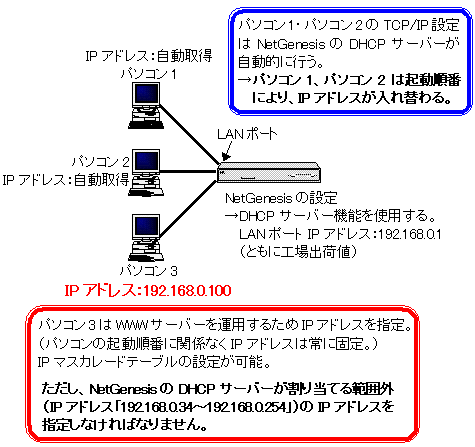

NetGenesisのDHCPサーバーを使用する場合 （IPアドレス自動取得のパソコンと、IPアドレスを指定するパソコンを混在させる。） NetGenesisのDHCPサーバーからIPアドレス等を自動取得するパソコンと、IPアドレスを指定するパソコンを混在させる例について説明します。 NetGenesisのDHCPサーバーは、工場出荷値で最大32台（IPアドレス「192.168.0.2〜192.168.0.33」）のパソコン等へネットワークの設定を行います。 WWWサーバーを運用する、またはネットワーク対戦ゲームを行うパソコンのIPアドレスを、NetGenesisのDHCPサーバーが割り当てる範囲外（IPアドレス「192.168.0.34〜192.168.0.254」）に設定します。 以下、WWWサーバーを運用するパソコンのIPアドレスを指定（固定）にし、他のパソコンはNetGenesisのDHCPサーバーから自動取得するようにする例です。   NetGenesisの設定  　 設定内容 LANポートIPアドレス 192.168.0.1（工場出荷値・変更する必要無し） DHCPサーバー 使用する（工場出荷値・変更する必要無し） DHCPサーバーの工場出荷値については こちら を参照して下さい。（WWWブラウザの別ウィンドウが開きます。）   パソコン1〜2のTCP/IP設定   　 設定内容 IPアドレス Windows 95/98/Me 　→ 「IPアドレスを自動的に取得」 Windows NT4.0 　→ 「DHCPサーバーからIPアドレスを取得する」 Windows 2000 　→ 「IPアドレスを自動的に取得する」 「DNSサーバーのアドレスを自動的に取得する」 MacOS 　→ 「DHCPサーバーを参照」   NetGenesisのDHCPサーバーから自動取得する内容  ・IPアドレス ： 192.168.0.2〜192.168.0.33の中の1つ。  ・サブネットマスク ： 255.255.255.0  ・ゲートウェイ ： 192.168.0.1  ・DNSサーバー ： 192.168.0.1 サブネットマスク ゲートウェイ （デフォルトゲートウェイ） （ルータアドレス） DNSサーバー （ネームサーバー）   Windows 95/98/MeのTCP/IP設定画面例 　※ 「ゲートウェイ」や「DNS設定」には、何も設定しないで下さい。   MacOSのTCP/IP設定画面例   パソコン3（WWWサーバー）のTCP/IP設定   　 設定内容 IPアドレス 192.168.0.100 （NetGenesisのDHCPサーバーが付与する範囲外） サブネットマスク 255.255.255.0 ゲートウェイ （デフォルトゲートウェイ） （ルータアドレス） 192.168.0.1 （NetGenesisのLANポートIPアドレス） DNSサーバー （ネームサーバー） 192.168.0.1 （NetGenesisのLANポートIPアドレス） 　 Windows 95/98/MeのTCP/IP設定画面例 　 MacOSのTCP/IP設定画面   NetGenesisの設定を行うにあたって NetGenesisの設定は、NetGenesis内部のフラッシュROMに書き込まれます。 よって、LAN内の各パソコンでNetGenesisの設定を行う必要はありません。 LAN内の1台のパソコンからNetGenesisの設定を1度だけ行えば、各パソコンで共用することができます。 　イメージ図 LAN内の各パソコンで必須となるのは、TCP/IP設定とWWWブラウザやメールソフトウェア等の設定です。   回線の接続と切断について LAN内の各パソコンから回線の接続、切断を行えるようにしたい場合、各パソコンにNWG設定サーバー（+ NWG統合ツール）をインストールして下さい。 　※ NetGenesisの設定は、前項「NetGenesisの設定について」にあります通り、各パソコンから行う必要ありません。 NetGenesisの設定完了後、各パソコンからはNWG統合ツールを使用する等して、回線の手動接続・切断を行うようにして下さい。

2-6 ネットワーク構成例 へ戻る

NetGenesisのDHCPサーバーを使用しない場合 （LAN内の各パソコンにIPアドレスを指定する。） NetGenesisのDHCPサーバーを使用せず、各パソコンにIPアドレスを指定（個別に設定）する例について説明します。 NetGenesisのDHCPサーバーを使用しない場合、IPアドレスを「192.168.0.2〜192.168.0.254」の間で他のパソコン等と重複しないように設定します。   NetGenesisの設定  　 設定内容 LANポートIPアドレス 192.168.0.1（工場出荷値・変更する必要無し） DHCPサーバー 使用しない（工場出荷値「使用する」を変更する）   各パソコン（パソコン1〜3）のTCP/IP設定 　　 パソコン1 パソコン2 パソコン3 （WWWサーバー） IPアドレス 192.168.0.2 192.168.0.3 192.168.0.4 他と重複しないこと サブネットマスク 255.255.255.0 255.255.255.0 255.255.255.0 ゲートウェイ （デフォルトゲートウェイ） （ルータアドレス） 192.168.0.1 192.168.0.1 192.168.0.1 NetGenesisのLANポートIPアドレス DNSサーバー （ネームサーバー） 192.168.0.1 192.168.0.1 192.168.0.1 NetGenesisのLANポートIPアドレス 　 Windows 95/98/MeのTCP/IP設定画面例 　 MacOSのTCP/IP設定画面   NetGenesisの設定を行うにあたって NetGenesisの設定は、NetGenesis内部のフラッシュROMに書き込まれます。 よって、LAN内の各パソコンでNetGenesisの設定を行う必要はありません。 LAN内の1台のパソコンからNetGenesisの設定を1度だけ行えば、各パソコンで共用することができます。 　イメージ図 LAN内の各パソコンで必須となるのは、TCP/IP設定とWWWブラウザやメールソフトウェア等の設定です。   回線の接続と切断について LAN内の各パソコンから回線の接続、切断を行えるようにしたい場合、各パソコンにNWG設定サーバー（+ NWG統合ツール）をインストールして下さい。 　※ NetGenesisの設定は、前項「NetGenesisの設定について」にあります通り、各パソコンから行う必要ありません。 NetGenesisの設定完了後、各パソコンからはNWG統合ツールを使用する等して、回線の手動接続・切断を行うようにして下さい。
