15-3-1.ポートベースVLANの設定
NetGenesisの各ポートをグループ化するための設定について説明します。

 メ モ
ポートベースVLANグループは、最大8グループまで作成可能です。
本設定を行うことにより、異なるグループとの通信を遮断することが可能になり、プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能になります。
　VLAN 未設定時）





　

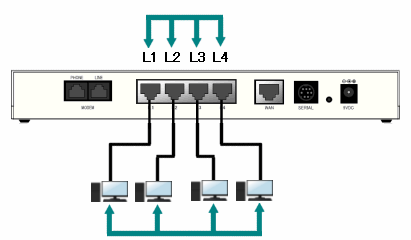

HUBポート（L1〜L4）の通信は特に制限無し。
　 プライバシー侵害やウィルス・ワーム等の2次感染の恐れ有り。
　ポートベースVLAN 設定時）





　

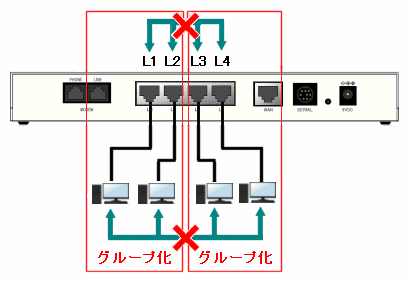

異なるグループ間の通信を遮断。
　
  L1 L2 L3 L4
L1 − ○ × ×
L2 ○ − × ×
L3 × × − ○
L4 × × ○ −
L1とL2は同じグループなので通信可能。
L3とL4は同じグループなので通信可能。
　 プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能。
　
　　※ HUBポート（L1〜L4）だけでなく、ルータポートも含めてグループ化することが可能です。
　 （インターネット接続不許可のグループを作成することも可能です。）
　 詳しくは 設定方法 を参照して下さい。
　
【 設定方法 】

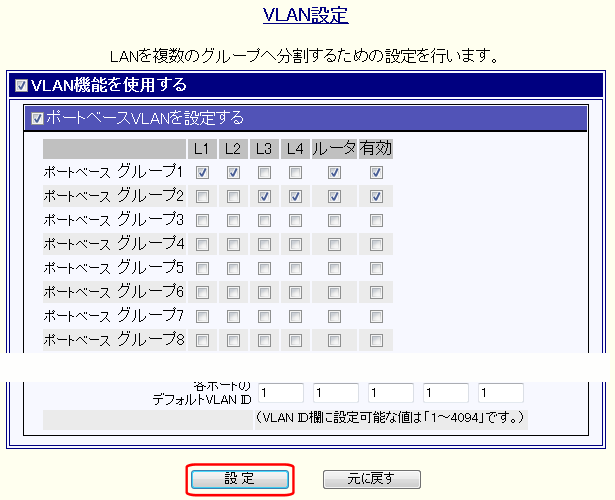

  1. メニューの「HUBポートの設定」の中の［VLAN設定］をクリックして下さい。
    「VLAN設定」画面が開きます。
    　

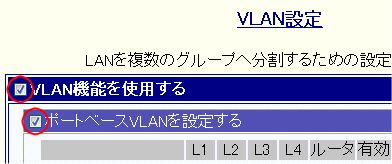

  2. ［VLAN機能を使用する］と［ポートベースVLANを設定する］の両方にチェックを入れて下さい。
    　
  3. グループ化するポートにチェックを入れ、［有効］にチェックを入れて下さい。

    （［有効］にチェックを入れないと、そのグループが有効になりません。）
    　  L1〜L4 ： HUBの各ポートです。
    　  ルータ ： NetGenesis内部のLANポートです。
    　 　   各ポートの（NetGenesis内部の）位置関係は以下のようになっています。
    　 　

    　端末−
    各ポートの位置関係（略図）
    HUBポート
    （L1〜L4）    		 ルータポート
    （LANポート）    		 <ルータ処理> WANポート

    −インターネット
    　 　   例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。
    　 　
    ルータポート インターネット
    接続    		 設定画面への
    ログオン
    チェック有り ○ ○
    チェック無し × ×

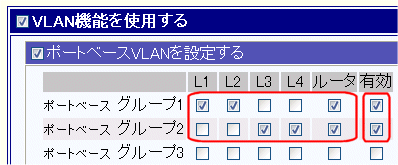

    （グループを2つ作成する例）
    		   参考：ポートベースVLAN設定例
    　
     チェック！
    		グループのインターネット接続（及び設定画面へのログオン）を許可する場合、必ず「ルータ」ポートにチェックを入れて下さい。
−  ポートベースVLANとタグベースVLANの
両方を設定した場合の動作について		  −
ポートベースVLANとタグベースVLANの両方を設定した場合、「両方の条件を満たした場合にのみ通信が可能」となります。
　例） ◆VLAN機能を使用する：チェックあり
　
・ポートベースVLANを設定する：チェックあり
　 　 L1 L2 L3 L4 ルータ 有効
ポートベース
グループ1		 　 チェック
無し		 チェック
有り		 チェック
有り		 チェック
有り		 チェック
有り		 チェック
有り
（ポートベース グループ2〜8：未設定）

・タグベースVLAN（IEEE 802.1Q）を設定する：チェックあり
　 VLAN ID L1 L2 L3 L4 ルータ 有効
タグベース
グループ1		 1 チェック
有り		 チェック
有り		 チェック
有り		 チェック
有り		 チェック
有り		 チェック
有り
※「IEEE 802.1Q タグ制御設定」は省略します。

（タグベース グループ2〜8：未設定）
　
　→ 上記のように設定した場合、L1ポートは通信できません。
　 （ポートベースVLANのL1が「チェック無し」のため。）
設定が完了した後、［設定］ボタンをクリックして下さい。
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 （NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。）
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
