１４－３．VLAN設定

14-3.VLAN設定

LAN内を仮想的なグループ（VirtualLAN）に分割するための設定について説明します。

本設定を行うことにより、異なるグループとの通信を遮断することが可能になり、プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能になります。

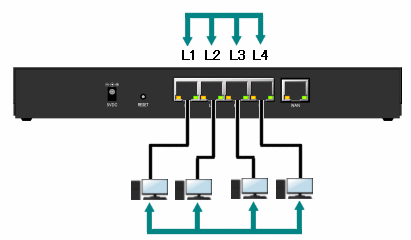

　VLAN 未設定時）

	HUBポート（L1～L4）の通信は特に制限無し。
	プライバシー侵害やウィルス・ワーム等の2次感染の恐れ有り。

　ポートベースVLAN 設定時の例）

異なるグループ間の通信を遮断。

L1とL2は同じグループなので通信可能。

↑
異なるグループなので通信不可能。
↓

L3とL4は同じグループなので通信可能。

プライバシー侵害やウィルス・ワーム等の2次感染を予防することが可能。

※	HUBポート（L1～L4）だけでなく、ルータポートも含めてグループ化することが可能です。
	（インターネット接続不許可のグループを作成することも可能です。）

　
VLAN設定には以下の3種類があります。

14-3-1.ポートベースVLANの設定
	HUBの各ポート（L1～L4）単位にVLANグループを設定します。

端末側から送信されるフレーム中の "IEEE 802.1Q VLANタグ" によって、VLANグループを設定します。

＊	端末側のLANカード（アダプタ）が "IEEE 802.1Q VLANタグ" に対応している必要があります。

14-3-3.マルチプルVLANの設定
	任意のポートを複数のVLANグループに属させように設定します。
