14-3-3.マルチプルVLANの設定
任意のポートを複数のVLANグループに属させるための設定について説明します。

 メ モ
VLANグループは、最大16グループまで作成可能です。
本設定を行うことにより、異なるグループ間での共有機器アクセスが可能となります。
　L1ポートをVLANグループ1とVLANグループ2に属させる例）

　
以降、以下の例を元に、ポートベースVLANを利用した、マルチプルVLANの設定方法を説明します。

　(1) L2をグループ1とする。
　(2) L3とL4をグループ2とする。
　(3) L1をグループ1＆2共有とする。
　(4) グループ1からのインターネット接続を許可する。
　(5) グループ2からのインターネット接続を禁止する。
　(6) グループ1とグループ2の通信を禁止する。
　
【 VLAN 基本設定 】

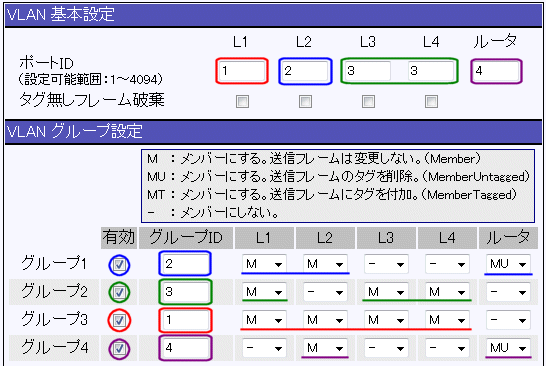

   メニューの「HUBポートの設定」の中の［VLAN設定］をクリックして下さい。
「VLAN設定」画面が開きます。
　
　
［ポートID］は、「そのポートで受信したフレームのVLAN ID」となります。

この例では、以下のように設定します。
　 　L1：1　L2：2　L3：3　L4：3　ルータ：4
　
　
　　  L1〜L4 ： HUBの各ポートです。
　　  ルータ ： NetGenesis内部のLANポートです。
　 　   各ポートの（NetGenesis内部の）位置関係は以下のようになっています。
　 　

　端末−
各ポートの位置関係（略図）
HUBポート
（L1〜L4）		 ルータポート
（LANポート）		 <ルータ処理> WANポート

−インターネット
　 　   例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。
　
　※ ポートベースVLANの場合、［タグ無しフレーム破棄］はチェック無しのまま、変更する必要はありません。
　
【 VLAN グループの設定 】
   ［ポートID］（受信したフレームのVLAN ID） と ［グループID］の関連付けを行います。

［ポートID］＝［グループID］となったフレームは、チェックを入れたポートへ送信されます。
　
　　  グループ1： ［ポートID：2］のフレームを送信するグループです。
　 　 「L2」ポートが受信したフレーム（端末→HUBポート）は、「L1」「L2」「ルータ」ポートへ送信されます。
　 　 「L1」「L2」ポートは「M」を、「L3」「L4」ポートは「−」を、「ルータ」ポートは「MU」を選択します。
　　  グループ2： ［ポートID：3］のフレーム（「L3」「L4」ポートが受信したフレーム）を送信するグループです。
　 　 「L3」「L4」ポートが受信したフレーム（端末→HUBポート）は、「L1」「L3」「L4」へ送信されます。
　 　 「L1」「L3」「L4」ポートは「M」を、「L2」「ルータ」ポートは「−」を選択します。
　　 グループ3： ［ポートID：1］のフレーム（「L1」ポートが受信したフレーム）を送信するグループです。
　 　 「L1」ポートが受信したフレーム（端末→HUBポート）は、「L1」「L2」「L3」「L4」ポートへ送信されます。
　 　 「L1」「L2」「L3」「L4」ポートは「M」を、「ルータ」ポートは「−」を選択します。
　　 グループ4： ［ポートID：4］のフレーム（「ルータ」ポートが受信したフレーム）を送信するグループです。
　 　 「ルータ」ポートが受信したフレーム（インターネット→WANポート→ルータポート）は、「L2」「ルータ」ポートへ送信されます。
　 　 「L1」「L3」「L4」ポートは「−」を、「L2」ポートは「M」を、「ルータ」ポートは「MU」を選択します。
　 ⇒ 上記のようにグループ設定を行うことにより、

　・「L1」<->「L2」通信許可
　・「L1」<->「L3」「L4」通信許可
　・「L2」<->「L3」「L4」通信禁止

となり、「L1」を複数のグループに属させることが可能となります。
　
　 　＊必ず、各グループの［有効］にチェックを入れて下さい。
　
 チェック！
インターネット接続（及び設定画面へのログオン）を許可する場合、必ず「ルータ」ポートとの関連付けを行って下さい。
「ルータ」ポートと関連付けされたグループが一つも無い状態で、NetGenesisの「設定の更新」〜「再起動」を行った場合、再起動以降、インターネット接続や設定画面へのログオンができなくなりますので、注意して下さい。
このような状態になった場合、NetGenesisのリセットを行う以外、復旧方法はありません。
リセット方法については 全ての設定を工場出荷値に戻したい（付録・Q&A集） を参照して下さい。
設定が完了した後、［設定］ボタンをクリックして下さい。
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 （NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。）
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
