| 各ポートの送受信速度に制限を設けるための設定（レートリミット）について説明します。 |
| （QoS設定と併用することにより、さらに細かな設定が可能となります。） |

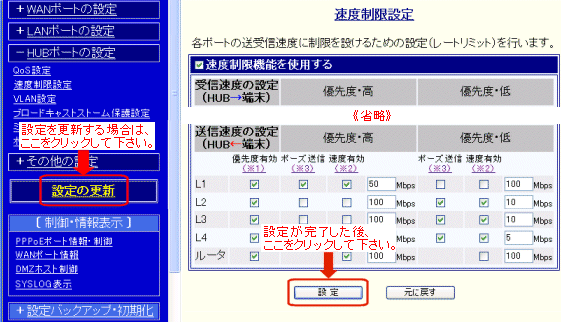

| 環境例） |
 |
| ＊ |
上記環境例の「速度制限設定」画面については こちら を参照して下さい。 |
| |
（「QoS設定」の "ポートベース優先度"を併用しています。） |
|
|
| WANポート帯域制限機能と併用する場合の注意 |
WANポートの帯域制限機能とHUBポートの速度制限機能を併用する場合、HUBポートの送信（HUB←端末）速度の設定値に注意して下さい。
|
端末− |
| 各ポートの位置関係（略図） |
HUBポート
（L1〜L4） |
ルータポート
（LANポート） |
<ルータ処理> |
WANポート |
| ≪速度制限≫ |
|
≪帯域制限≫ |
|
|
−インターネット |
|
|
−−−−−−−−−−<パケットの方向>−−−−−−−−−−＞ |
WANポート帯域制限の処理は、上記の「ルータ処理」の部分で行われます。 |
端末側から送信されたパケットは、最初にHUBポートで受信・処理されますので、
"HUBポートの送信速度の設定値 ＜ WANポートの帯域制限設定値"
の場合、HUBポートの送信速度の設定値が上限速度となります。 |
| WANポートの帯域制限設定については 15-1.WANポート帯域制限の設定 を参照して下さい。 |
|
|
【 設定画面と設定項目 】 |
メニューの「HUBポートの設定」の中の［速度制限設定］をクリックして下さい。
「速度制限設定」画面が開きます。 |
|
|
以降、各設定項目毎に説明します。 |
|
 |

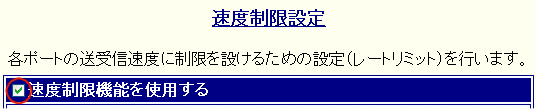

［速度制限機能を使用する］ |
| |
速度制限機能を使用する場合、チェックを入れて下さい。 |
| |
|
|
|
| |

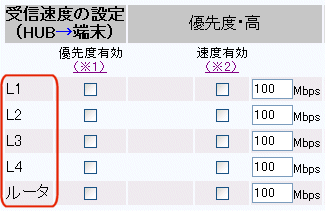

速度制限設定を行う対象ポート |
| |
（受信速度の設定 ・ 送信速度の設定） |
 |
| |
 |
L1〜L4 |
： |
HUBの各ポートです。 |
|
| |
ルータ |
： |
NetGenesis内部のLANポートです。 |
| |
|
|
各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 |
|
| |
|
|
端末− |
| 各ポートの位置関係（略図） |
HUBポート
（L1〜L4） |
ルータポート
（LANポート） |
<ルータ処理> |
WANポート |
|
−インターネット |
|
|
| |
|
|
例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 |
|
| |
|
|
|
| |

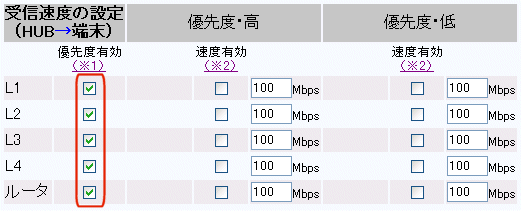

［優先度有効］ |
| |
（受信速度の設定 ・ 送信速度の設定） |
| |
13-1.QoS設定 で設定した優先度を使用する際にチェックを入れて下さい。 |
|
| |
| |
《 受信速度の［優先度有効］にチェックを入れた場合 》 |
| |
各ポートの優先度は、QoS設定 の「ルータ」ポートの優先度になります。 |
| |
（QoS設定 の「L1〜L4」ポートの優先度は適用されません。） |
|
|
| |
| |
《 送信速度の［優先度有効］にチェックを入れた場合 》 |
| |
各ポートの優先度は、QoS設定 で選択した各ポートの優先度になります。 |
|
| |
|
|
| |
|
|
|
| |

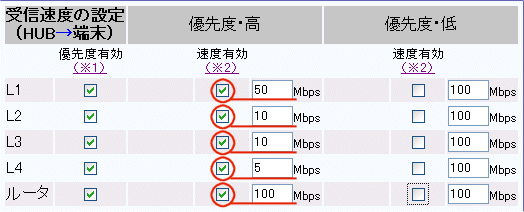

［速度有効］と速度入力欄 |
| |
（受信速度の設定 ・ 送信速度の設定） |
| |
［速度有効］にチェックを入れることにより、右横の速度入力欄に入力した上限速度が有効になります。 |
| |
| ＊ |
［速度有効］のチェックを入れ忘れると「上限速度が無い状態」になります。
（速度はその時の通信状況によって異なります。） |
|
| |
|
|
| |
|
|
「ルータ」ポートの速度を100Mbps（最大速度）に設定しておくことを推奨します。 |
|
|
|
| |
|
|
"優先度・高" と "優先度・低" の両方の［速度有効］にチェックを入れた場合、［優先度有効］のチェックによって、"優先度・高" と "優先度・低" のどちらの上限速度を使用するか決まります。 |
| ［優先度有効］についての補足情報 を参照して下さい。 |
|
|
|
| |

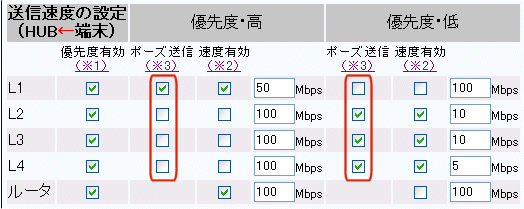

［ポーズ送信］ |
| |
（送信速度の設定 ・ L1〜L4ポート） |
| |
［ポーズ送信］にチェックを入れると、（全二重通信時に）送信端末側にポーズ（PAUSE）コマンドを送信するようになります。 |
| |
ポーズ（PAUSE）コマンドによって送信端末側からHUB側へのデータ送信を一時的に停止させることにより、送信速度を制限し、かつパケットロスやデータ再送等を防ぎます。 |
| |
|
| |
|
|
送信端末側のLANカード（アダプタ）が IEEE802.3x フロー制御に対応し、かつLANカード（アダプタ）のドライバ側で IEEE802.3x フロー制御が有効に設定されている必要があります。 |
|
|
|
参考：QoS設定・速度制限設定例
|
| − |
QoS設定のと速度制限設定について
（"帯域保証" と "速度設定"） |
− |
|
| QoS設定と速度制限設定の両方を行った場合、遅い方が優先されます。 |
| ＊ |
以下の例の速度はあくまで「目安」（参考）程度としてお考え下さい。 |
|
|
| 例） |
約60Mbps程度の速度が出る環境において、QoS設定と速度制限設定を行う。 |
| |
−QoS設定−
QoS機能を使用する：チェックあり
帯域保証：2:1
優先度有効ポート：L1〜L4、ルータ全てチェックあり
ポートベース優先度を設定する：チェックあり
優先度・高：L1、ルータ
優先度・低：L2〜L4 |
| |
| → |
上記のQoS設定を行い、L1とL2から同時にインターネットへパケットを送信した場合、L1（優先度・高）は約30〜40Mbps、L2（優先度・低）は約10〜20Mbps程度となります。 |
|
| |
|
| |
−速度制限設定−
速度制限機能を使用する：チェックあり |
| |
《受信速度の設定》
| L1 |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：20Mbps |
| L2 |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：5Mbps |
| L3 |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：5Mbps |
| L3 |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：5Mbps |
| ルータ |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：20Mbps |
|
| |
《送信速度の設定》
| L1 |
： |
優先度有効：チェックあり 優先度・高 ポーズ送信：チェックあり 速度有効：チェックあり 速度：20Mbps |
| L2 |
： |
優先度有効：チェックあり 優先度・低 ポーズ送信：チェックあり 速度有効：チェックあり 速度：5Mbps |
| L3 |
： |
優先度有効：チェックあり 優先度・低 ポーズ送信：チェックあり 速度有効：チェックあり 速度：5Mbps |
| L3 |
： |
優先度有効：チェックあり 優先度・低 ポーズ送信：チェックあり 速度有効：チェックあり 速度：5Mbps |
| ルータ |
： |
優先度有効：チェックあり 優先度・高 速度有効：チェックあり 速度：20Mbps |
|
| |
| → |
QoS設定に加え、上記のように速度制限設定を行った場合、L1の上限速度は約20Mbps、L2〜L4の上限速度は約5Mbpsとなります。 |
| |
〔速度制限設定が優先＝遅い方が優先〕 |
|
|
|
|
|
| 設定が完了した後、［設定］ボタンをクリックして下さい。 |
|
|
 |
| 全ての設定が完了した場合は、 |
| 左のメニューの |
設定の更新 |
をクリックして下さい。 |
|
| |
"設定の更新" と "NetGenesisの再起動" を行って下さい。 |
| |
詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 |
| |
（NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） |
 |
| |
引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 |
|
