IPアドレス固定（1〜16個）設定 （IP・複数個）

IPアドレス固定（1〜16個）設定は、「LAN内にプライベートIPアドレスを割り当て、プロバイダから指定されたグローバルIPアドレスをNAT/IPマスカレード変換する」ための設定です。

以下の環境を例に、設定方法を説明します。
◆プロバイダから指定されたグローバルIPアドレス ： xxx.xxx.xxx.200/29（8個）
（xxx.xxx.xxx.200〜xxx.xxx.xxx.207）※
◆プロバイダから指定されたゲートウェイ ： xxx.xxx.xxx.201
◆プロバイダから指定されたネームサーバー（DNS） ：
xxx.xxx.xxx.254
xxx.xxx.xxx.253		  （プライマリDNS）
 （セカンダリDNS）
　　※ 上記例の場合、プロバイダから「使用可能なIPアドレスはxxx.xxx.xxx.202〜xxx.xxx.xxx.206まで（計5個）」と指定される場合があります。
◆ LAN内にWWWサーバー、メールサーバー、DNSサーバーを設置し、インターネット側へ公開する。
　 公開方法はNetGenesisのIPアドレス変換機能の「NAT変換（1対1）」を使用する。
　 インターネット側からは以下のグローバルIPアドレスでアクセスできるようにする。
　
　・WWWサーバー ： xxx.xxx.xxx.202
（WWWサーバーのプライベートIPアドレス：192.168.0.2）
　・メールサーバー ： xxx.xxx.xxx.203
（メールサーバーのプライベートIPアドレス：192.168.0.3）
　・DNSサーバー ： xxx.xxx.xxx.204
（DNSサーバーのプライベートIPアドレス：192.168.0.4）
◆ LAN内のクライアントPCはNetGenesisのIPアドレス変換機能の「IPマスカレード変換（1対複数）」を使用する。
　 IPマスカレード変換を行うグローバルIPアドレスは xxx.xxx.xxx.206 を使用する。
　 クライアントPCのTCP/IP設定は「IPアドレス自動取得」とし、NetGenesisのDHCPサーバーから自動取得する。
　
　・ NetGenesisのDHCPサーバーがIPアドレスを付与する際、「IPマスカレード変換されるプライベートIPアドレスを付与する」ように、「DHCPサーバー設定」を変更する。
　⇒ 上記環境の場合、NetGenesis側に最低限必要な設定は以下の通りです。
　 　◇IPアドレス固定（1〜16個）設定
　◇DHCPサーバー設定
　 （LANポートIPアドレスは工場出荷値 192.168.0.1/24 とします。）

　（1）
IPアドレス固定（1〜16個）設定
　 NetGenesisのWAN側に存在するネットワークの設定、IPアドレス変換（NAT/IPマスカレード）の設定（※）、ネームサーバー（DNS）の設定を行います。
　
　※ この設定により、グローバルIPアドレスの変換方法（NAT/IPマスカレード）が決まります。
　（2） DHCPサーバー設定
　 クライアントPC（TCP/IP設定・IPアドレス自動取得）に対し、IPマスカレード（1対複数）変換されるプライベートIPアドレスを付与するように設定を変更します。
　 DHCPサーバー設定が完了した後、「設定の更新」（再起動）を行います。
　・・・ 「IPアドレス固定（1〜16個）設定」と「DHCPサーバー設定」の設定内容をNetGenesisに書き込み、再起動を行います。
　（補足） LAN内のサーバー・クライアントPCのTCP/IP設定
　 LAN内の各端末のTCP/IP設定を確認します。
　
（1） IPアドレス固定（1〜16個）設定
メモ） プロバイダから提供された設定資料を用意して下さい。

NetGenesisのWAN側に存在するネットワークの設定、IPアドレス変換（NAT/IPマスカレード）の設定、ネームサーバー（DNS）の設定を行います。
　＊ この設定により、グローバルIPアドレスの変換方法（NAT/IPマスカレード）が決まります。

　1）
WWWブラウザを起動し、アドレス入力欄に、192.168.0.1を入力して、Enter（Return）キーを押して下さい。
　

　2）
ユーザー認証画面が表示されますので、「ユーザー名」にadmin（半角英小文字）と入力して「OK」ボタンをクリックして下さい。
（パスワードは空欄。）
　
　 　ヒント：設定画面にログオンできないときの確認

　3）
NetGenesisの設定（トップ）画面が開きます。
左のメニューの「WANポートの設定」の「WANポート 動作モード設定」をクリックして下さい。
　

　4）
「WANポート 動作モード設定」画面で「IPアドレス固定」の中の「IPアドレス固定（1〜16個）」を選択して、「詳細設定」ボタンをクリックして下さい。
　

　5）
「IPアドレス固定（1〜16個）設定」画面が開きます。
「ネットワークアドレス/サブネット」と「デフォルトゲートウェイ」欄に、それぞれプロバイダから指定されたネットワークアドレスとデフォルトゲートウェイアドレスを入力して下さい。
　

　6）

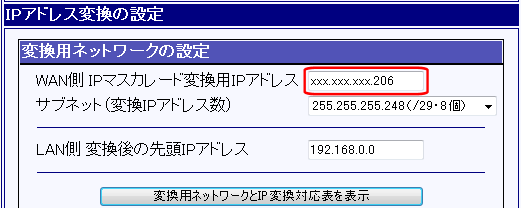

「WAN側 IPマスカレード変換用IPアドレス」欄に、プロバイダから指定されたグローバルIPアドレスの中で、IPマスカレード（1対複数）変換するIPアドレス xxx.xxx.xxx.206 を入力して下さい。
　
【 WAN側 IPマスカレード変換用IPアドレスを入力する際の注意 】
以下のIPアドレスを入力しないで下さい。
　・グローバルIPアドレスの先頭（ネットワークアドレス・この例の場合 xxx.xxx.xxx.200）
　・グローバルIPアドレスの最後（ブロードキャストアドレス・この例の場合 xxx.xxx.xxx.207）
　・WAN（プロバイダ）側のゲートウェイアドレス（この例の場合 xxx.xxx.xxx.201）
IPマスカレード変換が正しく行われなくなり、LAN内のクライアントPCからインターネット
接続ができなくなります。
　＊ グローバルIPアドレスのうち、ネットワークアドレスとブロードキャストアドレス、WAN側
のゲートウェイアドレスはIPアドレス変換で使用できません。
　

　7）
「サブネット（変換IPアドレス数）」欄で 255.255.255.248（/29・8個） を選択し、「LAN側 変換後の先頭IPアドレス」欄に 192.168.0.0 を入力して下さい。
　

　8）
「変換用ネットワークとIP変換対応表を表示」ボタンをクリックして下さい。
「WAN側 IPマスカレード変換用IPアドレス」「サブネット（変換IPアドレス数）」「LAN側 変換後の先頭IPアドレス」に設定した情報を元に、どのようにNAT/IPマスカレード変換されるか、一覧表が表示されます。
　 以下の内容を確認して下さい。
　
　◆ 「変換用ネットワーク」欄の「WAN側 ネットワークアドレス」に、プロバイダから取得したグローバルIPアドレス（ネットワークアドレス）が表示されていること。
　◆ 「IP変換対応表」欄の「WAN側 （グローバル）固定IPアドレス」と「アドレス変換方式」、「LAN側 プライベートIPアドレス」に問題が無いこと。
（サーバーのプライベートIPアドレスがNAT変換されること。）
　
　
　 上記の「IP変換対応表」を詳しく説明すると、以下のようになります。
　
WAN側
固定IPアドレス		 アドレス変換方式 LAN側
プライベートIPアドレス		 備　考
xxx.xxx.xxx.200
（ネットワークアドレス）		 IPアドレス変換
されません		 192.168.0.0
※LAN側 変換後の先頭IPアドレス
・ 「xxx.xxx.xxx.200」はネットワークアドレスのため、IPアドレス変換されません。
（「IP変換対応表」に表示されません。）
・ 「192.168.0.0」はネットワークアドレスのため、LAN側のパソコン等に設定できません。
xxx.xxx.xxx.201
（WAN側ゲートウェイアドレス）		 IPアドレス変換
されません		 192.168.0.1
・ 「xxx.xxx.xxx.201」はWAN側（プロバイダ側）ゲートウェイアドレスのため、IPアドレス変換されません。
・ 対応するプライベートIPアドレス「192.168.0.1」は、「xxx.xxx.xxx.206」からIPマスカレード変換されます。
xxx.xxx.xxx.202 NAT変換
（1対1）		 192.168.0.2
・ インターネット側から「xxx.xxx.xxx.202」へアクセスされた場合、プライベートIPアドレス「192.168.0.2」へ変換されます。
　 《192.168.0.2＝WWWサーバー》
xxx.xxx.xxx.203 NAT変換
（1対1）		 192.168.0.3
・ インターネット側から「xxx.xxx.xxx.203」へアクセスされた場合、プライベートIPアドレス「192.168.0.3」へ変換されます。
　 《192.168.0.3＝メールサーバー》
xxx.xxx.xxx.204 NAT変換
（1対1）		 192.168.0.4
・ インターネット側から「xxx.xxx.xxx.204」へアクセスされた場合、プライベートIPアドレス「192.168.0.4」へ変換されます。
　 《192.168.0.4＝DNSサーバー》
xxx.xxx.xxx.205 NAT変換
（1対1）		 192.168.0.5
・ インターネット側から「xxx.xxx.xxx.205」へアクセスされた場合、プライベートIPアドレス「192.168.0.5」へ変換されます。
　 《192.168.0.5＝空き》
xxx.xxx.xxx.206
※WAN側 IPマスカレード変換用IPアドレス		 IPマスカレード変換
（1対複数）		 ***.***.***.***
・ IPマスカレード変換されるプライベートIPアドレスは「192.168.0.1、192.168.0.6〜192.168.0.254」となります。
・ LAN側のクライアントPC（複数台）がインターネットへアクセスする場合、「xxx.xxx.xxx.206」を使用します。
・ インターネット側から「xxx.xxx.xxx.206」へアクセスされた場合、IPマスカレードによって破棄されます。
xxx.xxx.xxx.207
（ブロードキャストアドレス）		 IPアドレス変換
されません		 192.168.0.7
・ 「xxx.xxx.xxx.207」はブロードキャストアドレスのため、IPアドレス変換されません。
（「IP変換対応表」に表示されません。）
・ 対応するプライベートIPアドレス「192.168.0.7」は、「xxx.xxx.xxx.206」からIPマスカレード変換されます。

　9）

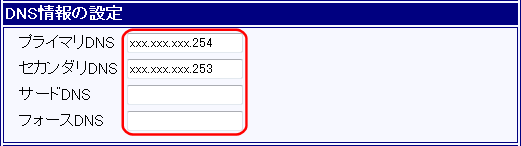

プロバイダから提供された設定資料に載っているネームサーバー（DNS）情報を、それぞれ「プライマリDNS」〜「フォースDNS」※欄に入力して下さい。
　
　※ 「プライマリDNS」〜「フォースDNS」欄の全てを入力する必要はありません。
プロバイダから指定されたネームサーバー（DNS）情報のみを入力して下さい。
　

　10）
以上で「IPアドレス固定（1〜16個）設定」は完了です。
画面下の「設定」ボタンをクリックして下さい。
　
（2）DHCPサーバー設定 へ進んで下さい。
　
（2） DHCPサーバー設定
クライアントPC（IPアドレス自動取得）に対し、IPマスカレード（1対複数）変換されるプライベートIPアドレスを付与するように設定を変更します。
DHCPサーバー設定が完了した後、「設定の更新」（再起動）を行います。
　・・・ 「IPアドレス固定（1〜16個）設定」と「DHCPサーバー設定」の設定内容をNetGenesisに書き込み、再起動を行います。

　1）
左のメニューの「LANポートの設定」の「DHCPサーバー設定」をクリックして下さい。
　

2）
「先頭IPアドレス/サブネット」と「付与IPアドレス数」（※）を変更して下さい。
　
設定項目＼設定値 変更前 変更後
先頭IPアドレス/サブネット 192.168.0.2/24 192.168.0.6/24
付与IPアドレス数 253 10
　
　※ 「付与IPアドレス数」は、LAN内のクライアントPC台数に応じて変更して下さい。
　 この設定例の場合、クライアントPCに対し「192.168.0.6〜192.168.0.15」（10個）を付与します。
　

3）
「プライマリDNS」と「セカンダリDNS」を変更して下さい。
　
設定項目＼設定値 変更前 変更後
プライマリDNS 192.168.0.1 192.168.0.4
（LAN内のDNSサーバー）
セカンダリDNS （空欄） 192.168.0.1
　

4）
以上で「DHCPサーバー設定」は完了です。
画面下の「設定」ボタンをクリックして下さい。
　

5）
NetGenesis側に最低限必要な設定は以上で完了です。
　 左のメニューの「設定の更新」（黄色文字）をクリックして下さい。
　

6）
「更新」ボタン→「再起動」ボタンの順番にクリックして下さい。
　

「NetGenesisの再起動が完了しました。」と表示されると、設定完了です。
WWWブラウザからインターネットへ接続できるか確認して下さい。
メモ） 設定完了後、クライアントPC（IPアドレス自動取得）を再起動して下さい。
クライアントPCを再起動することにより、IPマスカレード（1対複数）変換されるプライベートIPアドレスが（NetGenesisのDHCPサーバーから）付与されます。
　
（補足） LAN内のサーバー・クライアントPCのTCP/IP設定
この環境例の場合、LAN内のサーバー・クライアントPCのTCP/IP設定を以下のように設定します。
　
−LAN内のサーバーのTCP/IP設定−
用　途 IPアドレス サブネットマスク ゲートウェイ ネームサーバー
（DNS）		 備　考
WWWサーバー 192.168.0.2 255.255.255.0

192.168.0.1
※NetGenesisのLANポートIPアドレス

 192.168.0.4 グローバルIPアドレス「xxx.xxx.xxx.202」からNAT変換（1対1）されます。
メールサーバー 192.168.0.3 255.255.255.0 192.168.0.4 グローバルIPアドレス「xxx.xxx.xxx.203」からNAT変換（1対1）されます。
DNSサーバー 192.168.0.4 255.255.255.0 192.168.0.4
192.168.0.1		 グローバルIPアドレス「xxx.xxx.xxx.204」からNAT変換（1対1）されます。
　
−LAN内のクライアントPCのTCP/IP設定−
　 IPアドレス サブネットマスク ゲートウェイ ネームサーバー
（DNS）
設定内容
《IPアドレス自動取得に設定します。》
各パソコンのTCP/IP設定を開き、以下を選択して下さい。
◆ Windows 7/Vista/XP
　
→ 「IPアドレスを自動的に取得する」
「DNSサーバーのアドレスを自動的に取得する」
◆ Mac OS X
　 →「DHCPサーバーを使用」
NetGenesisのDHCPサーバーから自動取得する内容
192.168.0.6〜192.168.0.15
＊ グローバルIPアドレス「xxx.xxx.xxx.206」からIPマスカレード変換（1対複数）されます。
255.255.255.0 192.168.0.1 192.168.0.4
192.168.0.1
