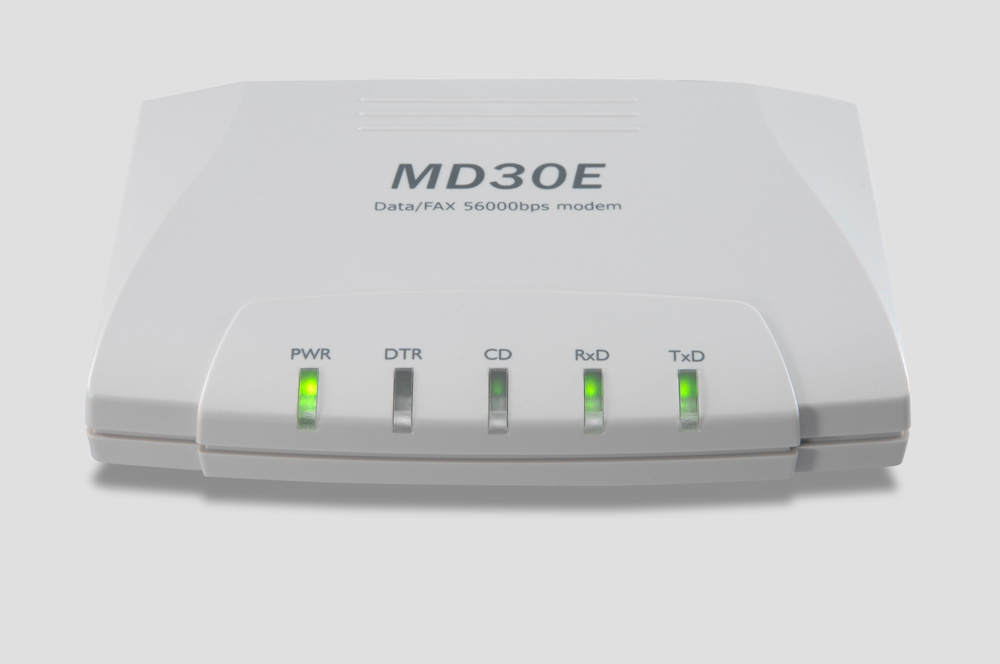

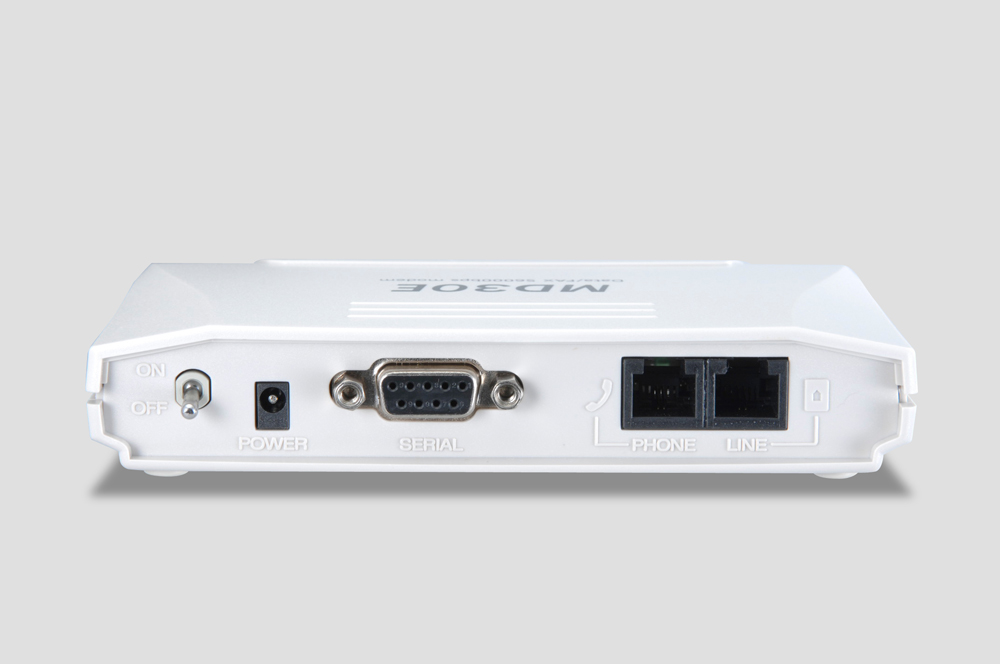

外付け型データ/FAXモデム RS-232C V.92対応

MD30E

MD30E

安定性で定評のある、RS-232C接続(シリアル接続)型の据え置き型のアナログモデム

外付け型データ/FAXモデム RS-232C V.92対応

MD30E

MD30E

安定性で定評のある、RS-232C接続(シリアル接続)型の据え置き型のアナログモデム

パソコンのRS-232C(シリアル)ポートに接続する据え置き型アナログモデムです。電話回線を使用したデータ通信やFAX通信が可能です。

製品についてのお知らせ

本製品はNTT東日本及びNTT西日本で2024年1月以降に切り替えが予定されている固定電話のIP網移行後の検証環境において動作検証を行い、正常に動作することを確認しております。
(データ送受信、FAX送受信)

本製品は内線交換機(PBX)回線でご利用いただけない場合があります。

本製品で利用可能な回線はアナログ一般公衆回線、及びISDNターミナルアダプターのアナログポートです。
IP電話やひかり電話で回線仕様がアナログ一般公衆回線と違う場合、使用できない可能性があります。
詳しくは こちら を参照してください。

本製品はAT+MSコマンド(変調方式、通信速度設定)を不揮発メモリに保存することができません。
AT+MSコマンドを不揮発メモリに保存する必要がある場合は、MD50ERをご購入ください。

・Windows 11/10へのセットアップ方法については、こちら を参照して下さい。
・Windows 8.1/8へのセットアップ方法については、こちら を参照して下さい。

Win-XPからWin11まで対応可能なアナログモデム

内線(PBX)、スピーカーフォン、ナンバーディスプレイ、ファームウェアカスタム可能なモデム。
Windows旧OSから最新の11まで動作確認済みです。

主な利用用途

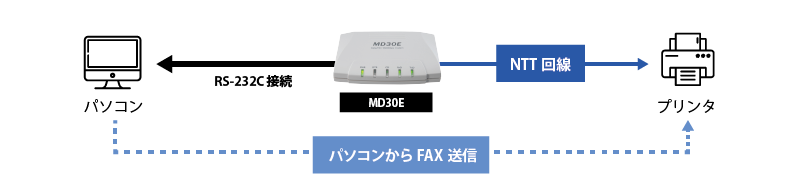

アナログ電話回線を使用して
FAX通信

アナログ電話回線を使用してFAX通信が可能です。
※別途FAXソフトが必要です。

機能面の特長

最新のモデムICを採用

最新モデムICを採用していますので、長期安定供給が可能です。

最大56Kbpsのデータ受信速度

ITU-TV.92に準拠しています。
データ受信速度は最大56Kbps、データ送信速度は最大48Kbpsとなります。
※通信速度は理論値であり、最大速度で接続することを保証するものではありません
実際の通信速度は使用する回線の状態により変わります。

FAX送受信が可能

G3(最大14.4Kbps)でのFAX送受信が可能です。
主要なFAXソフトメーカーのインターコム社「まいと~くFAX9」、メガソフト社「STARFAX13」での動作確認を行っております。
※Windows標準のFAX機能(WindowsFAX)については動作保証外です。

小型軽量

約132(W)×95(D)×26(H)mm、約130gで小型軽量となっており、設置場所にも困りません。

最新OSに対応

Windows11に対応しています。

RoHS指令準拠

「電気電子機器における特定有害物質の使用を制限するための指令(Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment)」に準拠しています。

固定電話のIP網移行後の環境で動作確認済み

本製品はNTT東日本及びNTT西日本で2024年1月以降に切り替えが予定されている固定電話のIP網移行後の環境において動作検証を行い、正常に動作することを確認しております。
(データ送受信、FAX送受信)

シリーズ仕様比較 NetGenesisシリーズの
スペック比較

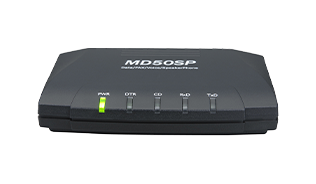

MD50SP

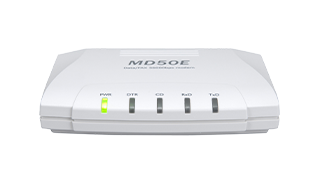

MD50ER

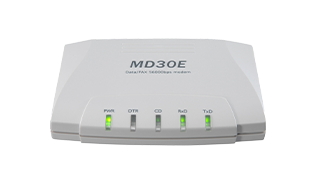

MD30E

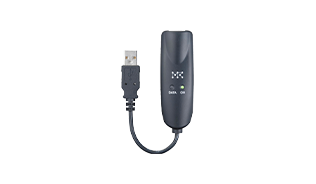

MD30U

インターフェース
対応OS
構内交換機(PBX)回線での発着信
ナンバー・ディスプレイ
VOICE/スピーカーフォン
ファームウェアカスタマイズ
RS-232C
Windows 11/10/8/7/Vista/XP
Windows Server 2022/2019/2016/2012/2008/2003
RS-232C
Windows 11/10/8/7/Vista/XP
Windows Server 2022/2019/2016/2012/2008/2003
RS-232C
Windows 11/10/8/7/Vista/XP
USB
Windows 11/10/8/7/Vista/XP

製品スペック MD30Eの
スペック紹介

NCU仕様

収容回線数

1回線

適用回線

電話回線

ダイヤル形式

ダイヤルパルス式(10/20pps)、プッシュ式(トーン式)

NCU制御コマンド

ATコマンド準拠

FAX制御コマンド

EIA-578拡張ATコマンド(Class1,1.0)

回線モニタ

モニタランプ、内蔵スピーカー

データ通信仕様

通信方式

全二重

同期方式

調歩同期式(非同期式)

通信速度
(DCE)

受信
56000/54667/53333/52000/50667/49333/48000/46667/45333/
44000/42667/41333/40000/38667/37333/36000/34667/33600/
33333/32000/31200/30667/29333/28800/28000/26400/24000/
21600/19200/16800/14400/12000/9600/7200/4800/2400/
1200/300bps

送信
48000/46667/45333/44000/42667/41333/40000/38667/37333/
36000/34667/33600/31200/28800/26400/24000/21600/19200/
16800/14400/12000/9600/7200/4800/2400/1200/300bps

端末速度
(DTE)

各モード自動認識
115200/57600/38400/19200/9600/4800/2400/1200/300bps

DTEインターフェース

RS-232C準拠

通信規格

ITU-T V.92/V.90/V.34/V.32bis/V.32/V.22bis/V.22/V.21

送信レベル

-10〜-15dBm(工場出荷値は-12dBm以下)

受信レベル

-42dBm以上

エラー訂正機能

ITU-T V.42(LAPM)(MNP-4を含む)

データ圧縮機能

ITU-T V.44/V.42bis(MNP-5を含む)

動作モード

ORG/ANS

フロー制御

RTS/CTS、XON/XOFF

FAX通信仕様

通信方式

半二重

同期方式

調歩同期式(非同期式)

通信速度

14400/12000/9600/7200/4800/2400/1200/300bps(G3)

端末速度

ITU-T V.17/V.29/V.27ter/V.21ch2

一般仕様

電源

外部電源(専用DCアダプター)
入力:AC100V 50/60Hz 出力:DC5V 1A

最大消費電力

最大約2W

環境条件

温度:0〜40℃ 湿度:25〜85%(結露なきこと)

寸法

132(W)×95(D)×26(H)mm(突起を含まず)

重量

約130g

認証番号

A10-0178001

保証期間

1年間

付属品

■専用電源アダプター
■シリアル(RS-232C)ケーブル
■モジュラーケーブル(1.5m)
■クイックスタートガイド
■Windows用ドライバー&ユーザーズマニュアル(CD-ROM)
■はじめにお読みください(保証書含む)

※通信ソフトやFAXソフトは添付しておりません。別途ご用意ください。

ご注意

本製品はシリアル(RS-232C)接続用アナログモデムです。
シリアル(RS-232C)ポートを搭載していないパソコンには接続できませんのでご注意ください。
