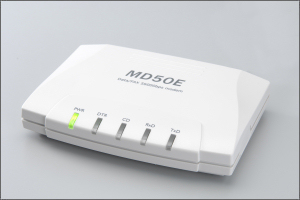

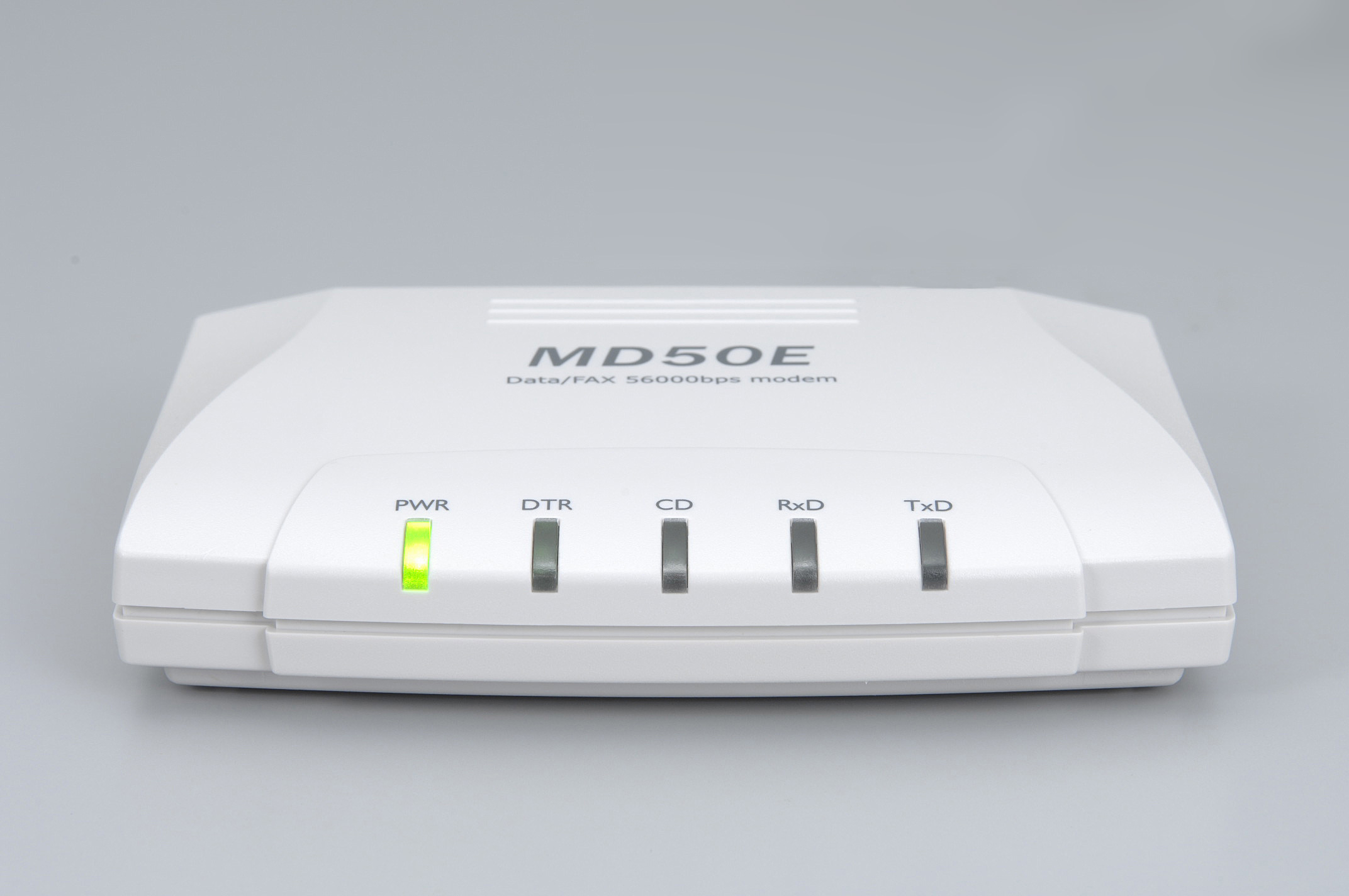

トップ ＞ 製品紹介 ＞ MDシリーズ ＞RS-232C外付け型データ/FAXモデム MD50ER
| 本製品はパソコンのRS-232Cポートに接続して使用します。 パソコンにRS-232Cポートが搭載されていない場合は、RS-232C→USB変換アダプタ等を別途ご用意下さい。
|
| Windows 10 セットアップ手順 |
| 参考情報：USB→RS-232C変換アダプタをお使いの方（手動セットアップ手順） |
|
Windows 8/Windows 8.1 セットアップ手順 |
ナンバーディスプレイ・DTMF対応アナログモデム MD50ER には以下の特長があります。
- 最新モデムICを採用していますので、長期安定供給が可能です。
- ITU-T V.92に準拠しています。
データ受信速度は最大56Kbps、データ送信速度は最大48Kbpsとなります。（※1）
また、FAX通信に関しては、G3（最大14.4Kbps）でのFAX送受信が可能です。
主要なFAXソフトメーカーのインターコム社「まいと〜くFAX 9」、メガソフト社「STARFAX 13」での動作確認を行なっております。（※2）
| ※1： | 通信速度は理論値であり、最大速度で接続することを保証するものではありません 実際の通信速度は使用する回線の状態により変わります。 |
| ※2： | Windows標準のFAX機能（Windows FAX）については動作保証外です。 |
- DATA/FAX機能に加えてDTMF送受信、ナンバー・ディスプレイ、内線交換機（PBX回線）での発着信、クイックコネクトに対応しています。
- ファームウェアカスタマイズについては別途ご相談下さい。
モデム機能をご要望通りにファームウェアカスタマイズを行い、お客様専用モデムの供給が可能です。
- MD50ERの電子基板は基板単体でJATE取得済みですので、機器組込用基板モデルとしてご提供する事も可能です。
DC5V電源内部コネクタを装備していますので、RS-232Cインタフェース経由で組込機器へ接続できます。
約132(W)×95(D)×26(H)mm、約150gで小型軽量となっており、設置場所にも困りません。
- 最新OSであるWindows 7をはじめ、Windows Vista、Windows XP、さらにサーバーOSであるWindows Server 2008 、Windows Server 2003にも対応しています。
- 「電気電子機器における特定有害物質の使用を制限するための指令（Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment）」に準拠しています。
- ■Windows 10（32/64ビット） ※1、※3
■Windows 8.1（32/64ビット） ※1、※2
■Windows 8（32/64ビット） ※1、※2
■Windows 7（32/64ビット） ※1
■Windows Vista（32/64ビット） ※1
■Windows XP（32/64ビット） ※1
■Windows Server 2019 ※1、※3
■Windows Server 2016 ※1、※3
■Windows Server 2012 R2 ※1、※2
■Windows Server 2012 ※1、※2
■Windows Server 2008 R2 ※1
■Windows Server 2008（32/64ビット） ※1
■Windows Server 2003 R2 ※1
※1：Windows標準のFAX機能（Windows FAX）については動作保証外です。
※2：Windows 8/Windows Server 2012でのセットアップ方法についてはこちらを参照して下さい。
※3：Windows 10/Windows Server 2016/Windows Server 2019でのセットアップ方法についてはこちらを参照して下さい。
- ■専用電源アダプター
■シリアル（RS-232C）ケーブル
■モジュラーケーブル（1.5m）
■クイックスタートガイド
■Windows用ドライバー&ユーザーズマニュアル（CD-ROM）
■はじめにお読み下さい（保証書含む）※ 通信ソフトやFAXソフトは添付しておりません。別途ご用意下さい。
|
NCU仕様 |
|
| 項目名 | 仕様 |
| 収容回線数 | 1回線 |
| 適用回線 | 電話回線 |
| ダイヤル形式 | ダイヤルパルス式（10/20pps）、プッシュ式（トーン式） |
| NCU 制御コマンド | ATコマンド準拠 |
| FAX制御コマンド | EIA-578 拡張ATコマンド（Class1, 1.0） |
| 回線モニタ | モニタランプ、内蔵スピーカー |
|
データ通信仕様 |
||
| 項目名 | 仕様 | |
| 通信方式 | 全二重 | |
| 同期方式 | 調歩同期式（非同期式） | |
| 通信速度（DCE） | 受信 | 56000/54667/53333/52000/50667/49333/48000/46667/45333/ 44000/42667/41333/40000/38667/37333/36000/34667/33600/ 33333/32000/31200/30667/29333/28800/28000/26400/24000/ 21600/19200/16800/14400/12000/ 9600/7200/4800/2400/1200/300bps |
| 送信 | 48000/46667/45333/44000/42667/41333/40000/38667/37333/ 36000/34667/33600/31200/28800/26400/24000/21600/19200/ 16800/14400/ 12000/9600/7200/4800/2400/1200/300bps |
|
| 端末速度（DTE） | 各モード自動認識 115200/57600/38400/19200/9600/4800/2400/1200/300bps |
|
| DTEインターフェース | RS-232C準拠 | |
| 通信規格 | ITU-T V.92/V.90/V.34/V.32bis/V.32/V.22bis/V.22/V.21 | |
| 送信レベル | -11〜-16dBm （工場出荷値は-12dBm以下） | |
| 受信レベル | -42dBm以上 | |
| エラー訂正機能 | ITU-T V.42（LAPM） (MNP-4を含む) | |
| データ圧縮機能 | ITU-T V.44/V.42bis (MNP-5を含む) | |
| 動作モード | ORG/ANS | |
| フロー制御 | RTS/CTS、XON/XOFF | |
| DTMF機能 | DTMFトーン検出/ DTMFトーン送出 | |
| その他機能 | ナンバー・ディスプレイ、PBX内線発着信トーン対応、クイックコネクト | |
|
FAX通信仕様 |
|
| 項目名 | 仕様 |
| 通信方式 | 半二重 |
| 同期方式 | 調歩同期式（非同期式） |
| 通信速度 | 14400/12000/9600/7200/4800/2400/1200/300bps （G3） |
| 端末速度 | ITU-T V.17/V.29/V.27ter/V.21ch2 |
|
一般仕様 |
|
| 項目名 | 仕様 |
| 電源 | 外部電源（専用DCアダプター） 入力：AC100V 50/60Hz 出力：DC5V 1A |
| 最大消費電力 | 最大 約2W |
| 環境条件 | 温度：0〜40℃ 湿度：25〜85%（結露なきこと） |
| 寸法 | 132(W)×95(D)×26(H)mm （突起を含まず） |
| 重量 | 約150g |
| 認証番号 | AD09-0432001（MD50ER/MD50SP) AD09-0433001（MM50ER/MM50SP） |
| 保証期間 | 1年間 |
- MD50ERに関する最新情報、ドライバなどのダウンロードは、サポート情報ページ に公開致します。
- 本製品はシリアル（RS-232C）接続用アナログモデムです。
シリアル（RS-232C）ポートを搭載していないパソコンには接続できませんのでご注意下さい。
