8-1-1 LANポート

LANポートのスタティックルーティング設定について説明します。
　
NetGenesisのLANポートと同一LAN内に他のルータやゲートウェイが存在しない場合、本設定は不要です。

  スタティックルーティングの設定方法について
　 以下の2種類の設定方法があります。
　
　 LANポートをデフォルトゲートウェイに設定する
　 NetGenesisのLANポートと異なるネットワークアドレス宛のTCP/IPパケットを、全てゲートウェイに指定したIPアドレス（他のルータ等）宛に送ります。（※）
　
　※ 「LANポートをデフォルトゲートウェイに設定する」設定は、以下に該当する場合に動作します。
　
  WANポートの動作モードを「DHCPクライアント」に設定した場合。
ISP等のDHCPサーバーからIPアドレスの自動取得に失敗した場合、TCP/IPパケットを「LANポートをデフォルトゲートウェイに設定する」に設定したゲートウェイ（IPアドレス）宛に送ります。
  WANポートの動作モードを「PPPoEクライアント」に設定し、かつPPPoEポートにルーティングテーブルのみを設定した場合。
「PPPoEポートのスタティックルーティング設定」の［PPPoEポートをデフォルトゲートウェイに設定する］のチェックを外した状態です。
  WANポートの動作モードを「ローカルルータ」に設定し、かつWANポートにルーティングテーブルのみを設定した場合。
「WANポートのスタティックルーティング設定」の［WANポートをデフォルトゲートウェイに設定する］のチェックを外した状態です。
　
　 LANポートにルーティングテーブルを設定する
　 特定のネットワークアドレス宛のTCP/IPパケットを、ゲートウェイに指定したIPアドレス（他のルータ）宛に送ります。
　
デフォルトゲートウェイとルーティングテーブルを併用することも可能です。
その場合、ルーティングテーブルが優先されます。
  WANポートの動作モードとLANポートのデフォルトゲートウェイの扱いについて
　 WANポート側で回線障害等が発生した際に、LANポートのデフォルトゲートウェイが自動的に有効になる（切り替わる）動作モードは「DHCPクライアント」のみです。
　 その他の動作モードの場合、WANポート側で回線障害等が発生しても、LANポートのデフォルトゲートウェイへ切り替わることはありません。（有効にはなりません。）

【 NetGenesisのRIP機能について 】
他のルータの中にRIP対応のルータがある場合、NetGenesisのRIP機能を使用することが可能です。
RIP機能の設定については 7-5 RIP設定 を参照して下さい。
　※ WAN側へのRIP広告動作が有効となる動作モードは「ローカルルータ」のみです。
（他の動作モードの場合、動作保証外となります。）
8-1 スタティックルーティング設定 へ戻る
LANポートをデフォルトゲートウェイに設定する

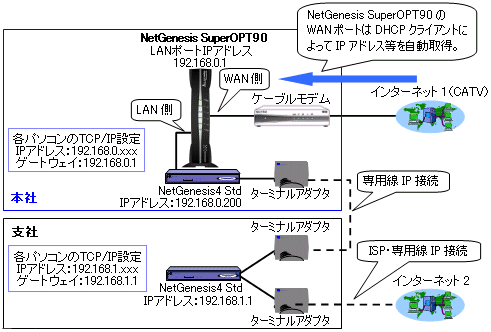

以下の構成例を元に「LANポートをデフォルトゲートウェイに設定する」設定について説明します。
　　※1： 本社・支社ともにサブネットは「/24」（255.255.255.0）です。
　　※2： 本社LAN内の各パソコンのDNSサーバー（TCP/IP設定）は、以下のように設定します。
　・プライマリDNS ： インターネット1のDNSサーバーのIPアドレス
　・セカンダリDNS ： インターネット2のDNSサーバーのIPアドレス
　　※3： NetGenesis4 Stdはモデム/ターミナルアダプタ外付け型のIPルータです。
（2つのシリアルポートを搭載。）

NetGenesis SuperOPT90
LANポートのスタティックルーティング設定
LANポートをデフォルトゲートウェイに設定する チェックあり
ゲートウェイ 192.168.0.200
（支社宛ルータのIPアドレス）
メトリック 1

上記構成例の場合、NetGenesis SuperOPT90の設置されている本社LANでは、以下のことが可能です。

　 何らかの障害（インターネット1・CATV側のメンテナンス等）によって、WANポートのDHCPクライアントがIPアドレスを取得できない、あるいは取得したIPアドレスの更新に失敗した場合、NetGenesis4 Std（IPアドレス：192.168.0.200）を経由して、支社LANのインターネット2へ接続するようになります。
　→ WANポートのDHCPクライアント（最優先デフォルトゲートウェイ）に障害が発生すると、デフォルトゲートウェイが「LANポートをデフォルトゲートウェイに設定する」の「ゲートウェイ」に設定したIPアドレスへ、自動的に切り替わります。
　 WANポートのDHCPクライアントが、インターネット1・CATVからIPアドレスの再取得に成功した時点でインターネット1へ接続するようになります。
　→ WANポートのDHCPクライアント（最優先デフォルトゲートウェイ）が復旧すると、デフォルトゲートウェイが「LANポートをデフォルトゲートウェイに設定する」の「ゲートウェイ」に設定したIPアドレスから、WANポート（DHCPクライアント）へ自動的に切り替わります。
・ 実際に設定する際は、既存のLAN等に合わせて設定して下さい。
・ 支社LANのルータには、本社LANへルーティングさせるための設定が必要です。


以下の手順で設定を行って下さい。
  1. 「LANポートのスタティックルーティング設定」の中の、［LANポートをデフォルトゲートウェイに設定する］にチェックを入れて下さい。



    　
  2. ［ゲートウェイ］欄に、ゲートウェイのIPアドレス（他のルータのIPアドレス）を入力して下さい。



    　

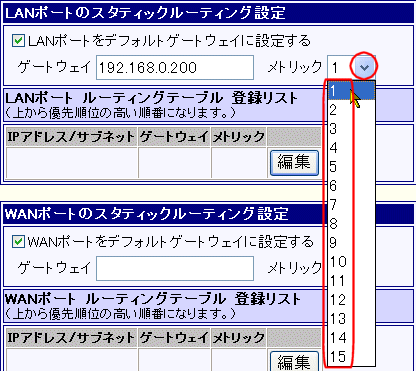

  3. メトリック（ルーティングの優先順位）の設定を行います。
      ［ゲートウェイ］に設定したルータ以外、ルーティング先がない場合
    そのまま変更せず「1」で使用して下さい。
      ［ゲートウェイ］に設定したルータ以外にも、ルーティング先がある場合（RIP機能と併用）
     ・ ［ゲートウェイ］に設定したルータを最優先にする場合、そのまま変更せず「1」で使用して下さい。
     ・ 他のルータ等を優先させる場合、環境に応じてメトリック値を選択して下さい。


    　※RIP機能については 7-5 RIP設定 を参照して下さい。
以上で「LANポートをデフォルトゲートウェイに設定する」の設定は完了です。

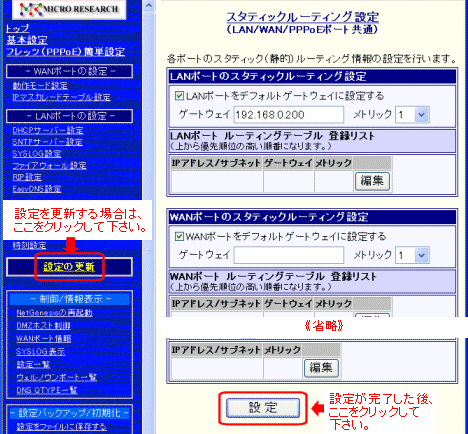

［設定］ボタンをクリックして下さい。


　
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　 全ての設定が完了した場合は、[設定の更新］をクリックして下さい。
（第10章 設定の更新・設定バックアップ/初期化 へ進んで下さい。）
8-1-1 LANポート へ戻る
LANポートにルーティングテーブルを設定する

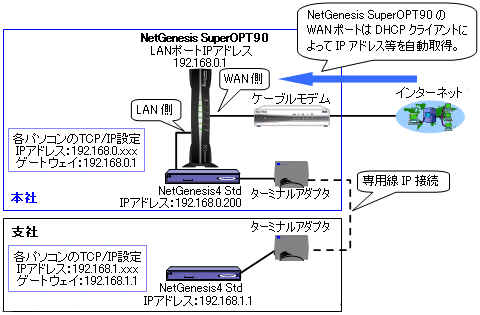

以下の構成例を元に「LANポートにルーティングテーブルを設定する」設定について説明します。
　※1： 本社・支社ともにサブネットは「/24」（255.255.255.0）です。
　※2： NetGenesis4 Stdはモデム/ターミナルアダプタ外付け型のIPルータです。
（2つのシリアルポートを搭載。）

NetGenesis SuperOPT90
LANポートのスタティックルーティング設定
（ルーティングテーブル設定）
IPアドレス/サブネット 192.168.1.0/24
ゲートウェイ 192.168.0.200
（支社宛ルータのIPアドレス）
メトリック 1

上記構成例の場合、NetGenesis SuperOPT90の設置されている本社LANでは、以下のようにTCP/IPパケットが送られます。

　 NetGenesis SuperOPT90と同じネットワークアドレス宛のTCP/IPパケット
（IPアドレス「192.168.0.1〜255」宛のTCP/IPパケット。）
そのまま本社LANへ送られます。
　 IPアドレス「192.168.1.1〜192.168.1.255」宛のTCP/IPパケット
（支社LAN宛のTCP/IPパケット）
NetGenesis4 Std（IPアドレス「192.168.0.200」）を経由して、支社LANへ送られます。
　 上記以外の宛先へのTCP/IPパケット
NetGenesis SuperOPT90のWANポートを経由してインターネットへ送られます。
実際に設定する際は、既存のLAN等に合わせて設定して下さい。


以下の内容を参照して下さい。
　ルーティングテーブル情報の新規登録
　ルーティングテーブル情報の編集（修正）・削除

8-1-1 LANポート へ戻る
ルーティングテーブル情報の新規登録

以下の手順でルーティングテーブル情報（エントリ）の登録を行って下さい。

登録可能なホスト情報数は、最大8個です。

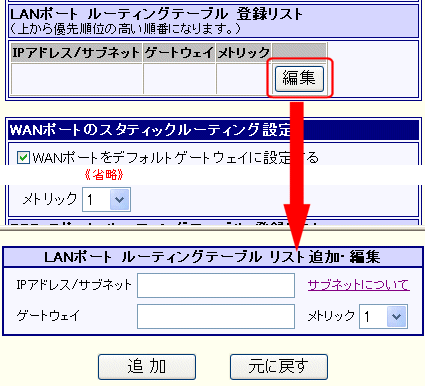

  1. 「LANポート ルーティングテーブル 登録リスト」の［メトリック］欄右下の［編集］ボタンをクリックして下さい。

    「LANポート ルーティングテーブル リスト追加・編集」画面が表示されます。



    　

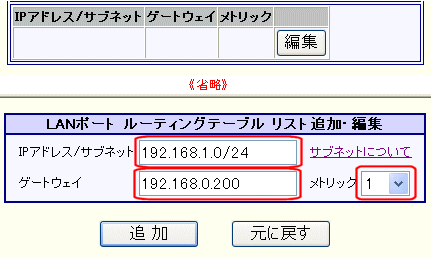

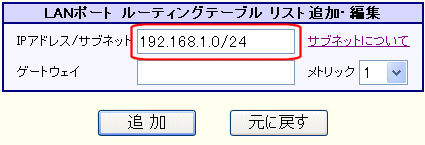

  2. 宛先のネットワークを［IPアドレス/サブネット］欄に入力して下さい。

    　※ サブネットが「xxx.xxx.xxx.xxx」の形式で指定された場合、「IPアドレス/サブネット」欄の右横の「サブネットについて」をクリックし、参考にして下さい。

    　

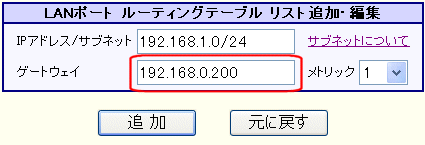

  3. ［ゲートウェイ］欄に、ゲートウェイのIPアドレス（他のルータのIPアドレス等）を入力して下さい。



    　

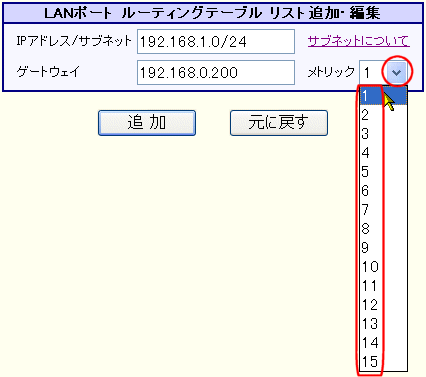

  4. メトリック（ルーティングの優先順位）の設定を行います。
      ［ゲートウェイ］に設定したルータ以外、ルーティング先がない場合
    そのまま変更せず「1」で使用して下さい。
      ［ゲートウェイ］に設定したルータ以外にも、ルーティング先がある場合（RIP機能と併用）
     ・ ［ゲートウェイ］に設定したルータを最優先にする場合、そのまま変更せず「1」で使用して下さい。
     ・ 他のルータ等を優先させる場合、環境に応じてメトリック値を選択して下さい。
    　※RIP機能については 7-5 RIP設定 を参照して下さい。

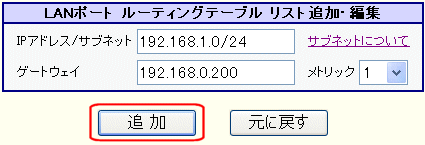

  5. ［追加］ボタンをクリックして下さい。

    入力したルーティングテーブル情報が登録リストに追加されます。

    　
    登録リストの順番が、そのまま処理の「優先順位」になります。
    「追加したエントリが最後尾にある＝一番最後に処理される」ということになりますので、必要に応じて追加したエントリを移動して下さい。
　 エントリ右横のボタンについて
　 既存のエントリを編集（修正）、移動する際に使用します。
各ボタンの動作は以下の通りです。
　
　
  ［編集］ボタン ： エントリを編集（編集）します。
ルーティングテーブル情報の編集（修正）・削除 を参照して下さい。
　※ 最後のエントリの下の［編集］ボタンは、新たにエントリを追加する際にクリックします。
  ［削除］ボタン ： エントリを削除します。
ルーティングテーブル情報の編集（修正）・削除 を参照して下さい。
  ［▲］ボタン ： エントリを1つ上に移動します。
  ［▼］ボタン ： エントリを1つ下に移動します。
  ［先頭］ボタン ： エントリを登録リストの先頭へ移動します。
  ［最後］ボタン ： エントリを登録リストの最後（最後尾）へ移動します。

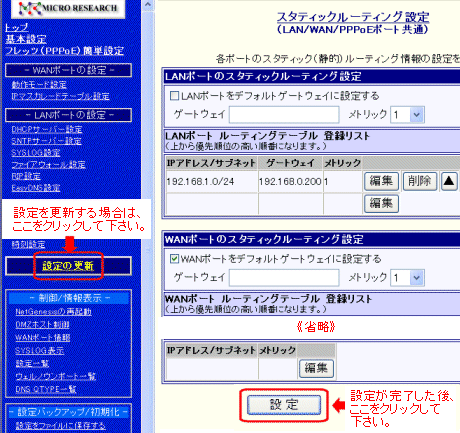

以上でルーティングテーブル情報の登録は完了です。

［設定］ボタンをクリックして下さい。


　
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　 全ての設定が完了した場合は、[設定の更新］をクリックして下さい。
（第10章 設定の更新・設定バックアップ/初期化 へ進んで下さい。）
LANポートにルーティングテーブルを登録する へ戻る
ルーティングテーブル情報の編集（修正）・削除

登録済みのルーティングテーブル情報を編集（修正）・削除する方法について説明します。
　［編集］ボタン　　［削除］ボタン

  ［編集］ボタン

編集（修正）するルーティングテーブル情報欄右横の［編集］ボタンをクリックすると、「LANポート ルーティングテーブル リスト追加・編集」画面が表示されます。

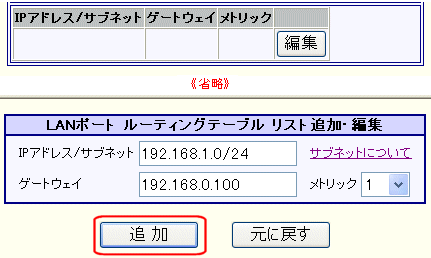

編集（修正）が終わりましたら、［追加］ボタンをクリックして下さい。

　

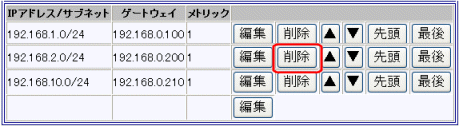

  ［削除］ボタン

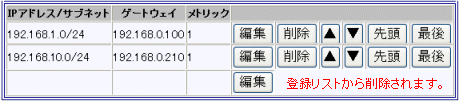

登録済みのルーティングテーブル情報を削除したい場合、削除するルーティングテーブル情報右横の［削除］ボタンをクリックして下さい。
LANポートにルーティングテーブルを登録する へ戻る
