10-3-3 ファイアウォールの設定例


ファイアウォール（IPフィルタ）の設定例について説明します。

必要に応じて参照して下さい。
 透過（PASS）を元とした設定例
　→ 「設定されていないIPフレームは透過（PASS）する」（工場出荷値）を元にした設定例です。
「LAN内の一部のパソコン（IPアドレス）からは、インターネットへの接続を禁止する」ようにする例です。
 遮断（CUT）を元とした設定例
　→ 「設定されていないIPフレームは遮断（CUT）する」を元にした設定例です。
「LAN内の一部のパソコン（IPアドレス）のみ、インターネットへの接続を許可する」ようにする例です。

実際に設定する際は、既存のLAN等に合わせて設定して下さい。

10-3 ファイアウォール（IPフィルタ）の設定 へ戻る

  透過（PASS）を元とした設定例

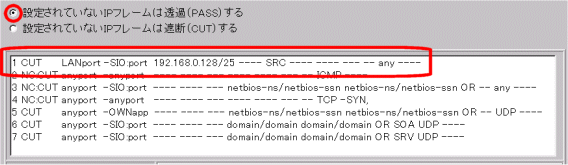

工場出荷値の制御（IPフィルタ情報）に、「LAN内の一部のパソコン（IPアドレス）からは、インターネットへの接続を禁止する」ためのIPフィルタ情報を1つ追加する例です。

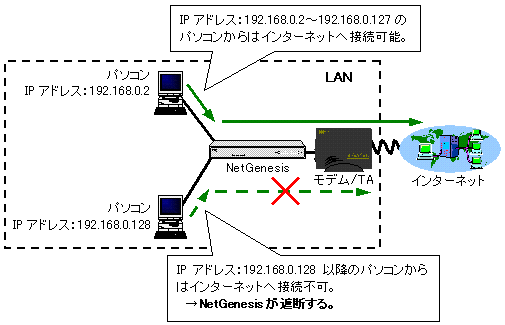

この例では、IPフィルタ情報 1を追加することにより、IPアドレス：192.168.0.128以降のパソコンからインターネットへ接続することを禁止しています。（NetGenesisが遮断します。）

IPフィルタ情報 1
　Action CUT（遮断）

 IN

 LANport　

 OUT

 SIO：port
　IP/Mask ：  Src．  192.168.0.128/25 Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． −（空欄） AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： any Flags −（未設定）

備　考

 必ず先頭に追加して下さい。

10-3-3 ファイアウォールの設定例 へ戻る


  遮断（CUT）を元とした設定例

［設定されていないIPフレームは遮断（CUT）する］へ変更する場合、設定したい内容を明確化し、LAN管理者等と相談の上、慎重に設定して下さい。
なお、この場合は工場出荷値の制御（ICMPによる回線の自動接続の禁止等）を変更する必要がありますので、注意して下さい。

以下の例は、NetGenesisのProxyDNS機能を使用することを前提としています。

工場出荷値の「設定されていないIPフレームは透過（PASS）する」を、「設定されていないIPフレームは遮断（CUT）する」へ変更し、LAN内の一部のパソコン（IPアドレス）のみ、インターネットへの接続を許可する例です。

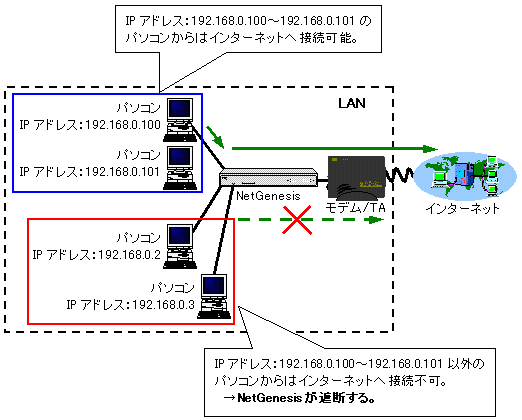

この例では、IPアドレス：192.168.0.100〜192.168.0.101のパソコンのみ、インターネットへ接続することを許可します。



IPアドレス：192.168.0.100〜192.168.0.101以外のパソコンからは、インターネットへ接続することができません。（NetGenesisが遮断します。）

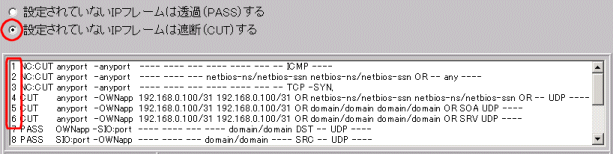

　　 IPフィルタ情報 1〜6は、工場出荷値の制御と同等の制御を行うための設定です。
（必ず順番通りに設定して下さい。）

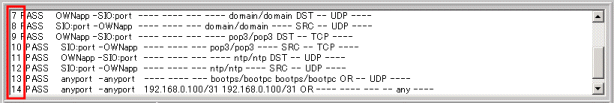

　　 IPフィルタ情報 7〜13は、NetGenesisの各機能（ProxyDNS、SNTPサーバー機能等）を有効にするための設定です。（順不同でかまいません。）
　　 IPフィルタ情報 14は、IPアドレス：192.168.0.100〜192.168.0.101のパソコンから、NetGenesisのアプリケーション（ProxyDNSやSNTPサーバー/クライアント等）とインターネットへの接続を許可するための設定です。




IPフィルタ情報 1
　Action NC：CUT（未接続時遮断）

 IN

 anyport　

 OUT

 anyport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． −（空欄） AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： ICMP Flags −（未設定）

備　考

 ICMPプロトコルによる自動接続を禁止します。

IPフィルタ情報 2
　Action NC：CUT（未接続時遮断）

 IN

 anyport　

 OUT

 anyport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  137/139 Dst． 137/139 AND/OR OR
DNS QTYPE −（空欄） 　
　Protocol ： any Flags −（未設定）

備　考

 NetBIOSによる自動接続を禁止します。

IPフィルタ情報 3
　Action NC：CUT（未接続時遮断）

 IN

 anyport　

 OUT

 anyport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． −（空欄） AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： TCP Flags -SYN

備　考

 TCPセッション接続以外による自動接続を禁止します。

IPフィルタ情報 4
　Action CUT（遮断）

 IN

 anyport　

 OUT

 OWNapp
　IP/Mask ：  Src．  192.168.0.100/31 Dst． 192.168.0.100/31 AND/OR OR
　Port No．：  Src．  137/139 Dst． 137/139 AND/OR OR
DNS QTYPE −（空欄） 　
　Protocol ： UDP Flags −（未設定）

備　考

 IPアドレス：192.168.0.100〜192.168.0.101のパソコンから、NetGenesis宛のNetBIOS接続を禁止します。

IPフィルタ情報 5
　Action CUT（遮断）

 IN

 anyport　

 OUT

 OWNapp※1
　IP/Mask ：  Src．  192.168.0.100/31 Dst． 192.168.0.100/31 AND/OR OR
　Port No．：  Src．  53 Dst． 53 AND/OR OR
DNS QTYPE 6 　
　Protocol ： UDP Flags −（未設定）

備　考
IPアドレス：192.168.0.100〜192.168.0.101のパソコン※2から、インターネット接続以外の目的のDNS名前解決要求を禁止します。
（その1）
　※1： NetGenesisのProxyDNS機能を使用しない場合、必ず「anyport」へ変更して下さい。
　※2： IPアドレス：192.168.0.100〜192.168.0.101のパソコンが、Windows 2000の場合は必須です。

IPフィルタ情報 6
　Action CUT（遮断）

 IN

 anyport　

 OUT

 OWNapp※1
　IP/Mask ：  Src．  192.168.0.100/31 Dst． 192.168.0.100/31 AND/OR OR
　Port No．：  Src．  53 Dst． 53 AND/OR OR
DNS QTYPE 33 　
　Protocol ： UDP Flags −（未設定）

備　考
IPアドレス：192.168.0.100〜192.168.0.101のパソコン※2から、インターネット接続以外の目的のDNS名前解決要求を禁止します。
（その2）
　※1： NetGenesisのProxyDNS機能を使用しない場合、必ず「anyport」へ変更して下さい。
　※2： IPアドレス：192.168.0.100〜192.168.0.101のパソコンが、Windows 2000の場合は必須です。




IPフィルタ情報 7
　Action PASS（透過）

 IN

 OWNapp　

 OUT

 SIO：port
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． 53 AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： UDP Flags −（未設定）

備　考
NetGenesisから、（インターネット上の）DNSサーバーへの接続を許可します。
NetGenesisのProxyDNS機能を有効にする設定です。
（その1）

IPフィルタ情報 8
　Action PASS（透過）

 IN

 SIO：port　

 OUT

 OWNapp
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  53 Dst． −（空欄） AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： UDP Flags −（未設定）

備　考
（インターネット上の）DNSサーバーから、NetGenesisへの接続を許可します。
NetGenesisのProxyDNS機能を有効にする設定です。
（その2）

IPフィルタ情報 9
　Action PASS（透過）

 IN

 OWNapp　

 OUT

 SIO：port
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． 110 AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： TCP Flags −（未設定）

備　考
NetGenesisから、（インターネット上の）POP3サーバーへの接続を許可します。
NetGenesisの電子メール共有機能（NetGenesis4 Stdのみ）を有効にする設定です。
（その1）
　※ 電子メール共有機能を使用しない場合、このIPフィルタ情報は必要ありません。

IPフィルタ情報 10
　Action PASS（透過）

 IN

 SIO：port　

 OUT

 OWNapp
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  110 Dst． −（空欄） AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： TCP Flags −（未設定）

備　考
（インターネット上の）POP3サーバーから、NetGenesisへの接続を許可します。
NetGenesisの電子メール共有機能（NetGenesis4 Stdのみ）を有効にする設定です。
（その2）
　※ 電子メール共有機能を使用しない場合、このIPフィルタ情報は必要ありません。

IPフィルタ情報 11
　Action PASS（透過）

 IN

 OWNapp　

 OUT

 SIO：port
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  −（空欄） Dst． 123 AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： UDP Flags −（未設定）

備　考
NetGenesisから、（インターネット上の）SNTP/NTPサーバーへの接続を許可します。
NetGenesisのSNTPサーバー/クライアント機能を有効にする設定です。
（その1）
　※ SNTPサーバー/クライアント機能を使用しない場合、このIPフィルタ情報は必要ありません。

IPフィルタ情報 12
　Action PASS（透過）

 IN

 SIO：port　

 OUT

 OWNapp
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  123 Dst． −（空欄） AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： UDP Flags −（未設定）

備　考
（インターネット上の）SNTP/NTPサーバーから、NetGenesisへの接続を許可します。
NetGenesisのSNTPサーバー/クライアント機能を有効にする設定です。
（その2）
　※ SNTPサーバー/クライアント機能を使用しない場合、このIPフィルタ情報は必要ありません。

IPフィルタ情報 13
　Action PASS（透過）

 IN

 anyport　

 OUT

 anyport
　IP/Mask ：  Src．  −（空欄） Dst． −（空欄） AND/OR −
　Port No．：  Src．  67/68 Dst． 67/68 AND/OR OR
DNS QTYPE −（空欄） 　
　Protocol ： UDP Flags −（未設定）

備　考
NetGenesisのDHCPサーバーへの接続を許可します。
　※ DHCPサーバー機能を使用しない場合、このIPフィルタ情報は必要ありません。

IPフィルタ情報 14
　Action PASS（透過）

 IN

 anyport　

 OUT

 anyport
　IP/Mask ：  Src．  192.168.0.100/31 Dst． 192.168.0.100/31 AND/OR OR
　Port No．：  Src．  −（空欄） Dst． −（空欄） AND/OR −
DNS QTYPE −（空欄） 　
　Protocol ： any Flags −（未設定）

備　考

 IPアドレス：192.168.0.100〜192.168.0.101のパソコンから、NetGenesisのアプリケーション（ProxyDNS機能やSNTPサーバー/クライアント機能等）とインターネットへの接続を許可します。
