2-8-2  IPアドレスを指定する例1（プライベートIPアドレス）

LAN内のパソコンにIPアドレスを指定（固定）する例について説明します。

LAN内に以下のような用途で使用するパソコンがある場合、そのパソコンにはIPアドレスを指定（固定）する必要があります。
　例1） WWWサーバーやFTPサーバーを運用するパソコン。
　例2） ネットワークゲームを行うパソコン。

仮に、上記の用途のパソコンのTCP/IP設定を、NetGenesisのDHCPサーバーから自動取得するようにした場合、LAN内のパソコンの起動順番によってIPアドレスが変わってしまい、以下のような問題が発生する可能性があります。
　 ISPからIPアドレスを自動取得する、あるいは固定IPアドレスを1個取得している場合
（IPマスカレードによるIPアドレス変換使用時）
　 「IPマスカレードテーブル機能」（※1）や「DMZホスト機能」（※2）の転送先IPアドレスのパソコンが変わってしまう。
　 ISPから複数の固定グローバルIPアドレスを取得している場合
（NAT/IPマスカレードによるIPアドレス変換使用時）
　
 ・ NAT変換（※3）対象のLAN内のパソコンが変わってしまう。
 ・ 「IPマスカレードテーブル機能」（※1）や「DMZホスト機能」（※2）の転送先IPアドレスのパソコンが変わってしまう。
　
　※1： 「IPマスカレードテーブル機能」は、インターネット側から発信されたIPフレーム（TCP/IPプロトコルのデータ）を、プロトコル・ポート番号に応じてLAN内の特定のパソコン（特定のIPアドレス）へ転送する機能です。
　※2： 「DMZホスト」は、インターネット側から発信された全てのIPフレーム（TCP/IPプロトコルのデータ）を、LAN内の特定のパソコン（特定のIPアドレス）へ転送する機能です。
→ 詳細は 第8章 DMZホスト機能とIPマスカレードテーブルの設定 を参照して下さい。
（設定を行う前に、まずは各パソコンのTCP/IP設定を済ませて下さい。）
　
　※3： ISPから複数の固定グローバルIPアドレスを取得している場合、LAN内の特定のIPアドレスと固定グローバルIPアドレスの一部をNAT変換（1対1）することが可能です。
→ 詳細は 第6章 WANポートの設定 を参照して下さい。
（設定を行う前に、まずは各パソコンのTCP/IP設定を済ませて下さい。）

以下、それぞれ使用環境に応じて参照して下さい。
    ISPからIPアドレスを自動取得（1個）する例
　 ISPから複数の固定グローバルIPアドレスを取得し、複数固定IPアドレス変換を使用する例
　
2-8 ネットワーク構成例 へ戻る
ISPからIPアドレスを自動取得（1個）する例

以下の環境・設定を例に説明します。
　 フレッツ・ADSL接続（PPPoEクライアント機能）を行い、IPアドレスを自動取得（1個）する。
　 NetGenesisのDHCPサーバーを利用する。
　 NetGenesisにIPマスカレードテーブルを設定する。
（WWWサーバーをインターネットへ公開する。）
　 WWWサーバーを運用するパソコンのIPアドレスを指定（固定）し、他のパソコンはNetGenesisのDHCPサーバーからIPアドレスを自動取得する。

NetGenesisのDHCPサーバーは、工場出荷値で最大64台（IPアドレス「192.168.0.2〜192.168.0.65」）のパソコン等へTCP/IP設定を行います。

WWWサーバーを運用するパソコンのIPアドレスを、NetGenesisのDHCPサーバーが付与する範囲外（IPアドレス「192.168.0.66〜192.168.0.254」）に設定します。
　
  NetGenesisの設定
 　

設定内容
LANポートIPアドレス 192.168.0.1（工場出荷値・変更する必要無し）
DHCPサーバー
使用する。（工場出荷値・変更する必要無し）
DHCPサーバーの工場出荷値については こちら を参照して下さい。
（WWWブラウザの別ウィンドウが開きます。）
WANポート
PPPoEクライアント機能を使用する。
詳しくは 6-2 PPPoEクライアント・IPアドレス自動取得の設定 を参照して下さい。

  パソコン1〜2のTCP/IP設定
  　

設定内容
IPアドレス
Windows 95/98/Me
　→ 「IPアドレスを自動的に取得」
Windows NT4.0
　→ 「DHCPサーバーからIPアドレスを取得する」
Windows 2000/XP
　→ 「IPアドレスを自動的に取得する」
「DNSサーバーのアドレスを自動的に取得する」
Mac OS
　→ 「DHCPサーバーを参照」

  NetGenesisのDHCPサーバーから自動取得する内容
 ・IPアドレス ： 192.168.0.2〜192.168.0.65の中の1つ。
 ・サブネットマスク ： 255.255.255.0
 ・ゲートウェイ ： 192.168.0.1
 ・DNSサーバー ： 192.168.0.1
サブネットマスク
ゲートウェイ
（デフォルトゲートウェイ）
（ルータアドレス）
DNSサーバー
（ネームサーバー）

  Windows 95/98/MeのTCP/IP設定画面例
　※ 「ゲートウェイ」や「DNS設定」には、何も設定しないで下さい。
  Mac OS 7.6.x〜9.2.2 のTCP/IP設定画面例

  パソコン3（WWWサーバー）のTCP/IP設定
  　

設定内容
IPアドレス
192.168.0.100
（NetGenesisのDHCPサーバーが付与する範囲外）
サブネットマスク 255.255.255.0
ゲートウェイ
（デフォルトゲートウェイ）
（ルータアドレス）
192.168.0.1
（NetGenesisのLANポートIPアドレス）
DNSサーバー
（ネームサーバー）
192.168.0.1
（NetGenesisのLANポートIPアドレス）

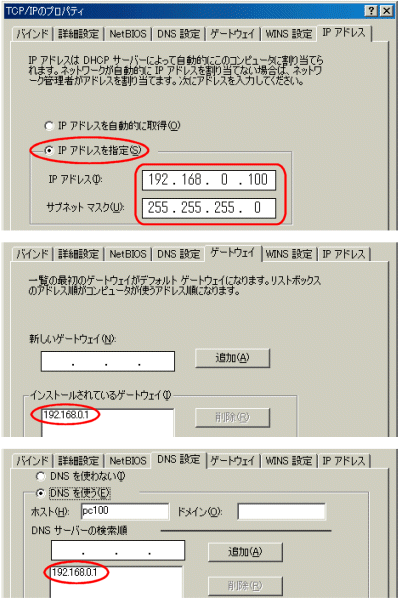

  Windows 95/98/MeのTCP/IP設定画面例

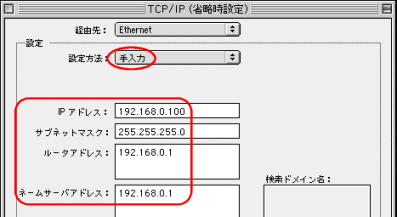

  Mac OS 7.6.1〜9.2.2 のTCP/IP設定画面例

  NetGenesisの設定を行うにあたって
NetGenesisの設定は、NetGenesis内部のフラッシュROMに書き込まれます。
よって、LAN内の各パソコンでNetGenesisの設定を行う必要はありません。
LAN内の1台のパソコンからNetGenesisの設定を1度だけ行えば、各パソコンで共用することができます。

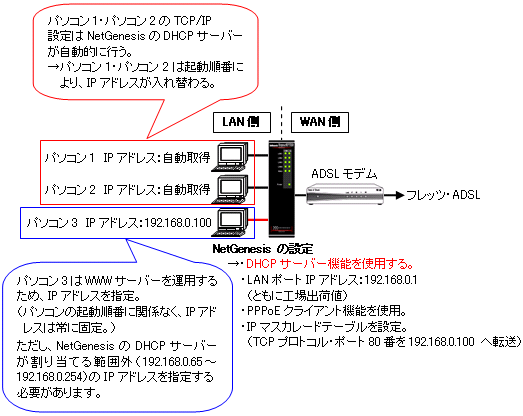

　イメージ図
LAN内の各パソコンで必須となるのは、TCP/IP設定とWWWブラウザやメールソフトウェア等の設定です。
　
2-8-2 IPアドレスを指定する例1（プライベートIPアドレス） へ戻る
ISPから複数の固定グローバルIPアドレスを取得し、複数固定IPアドレス変換を使用する例

以下の環境・設定を例に説明します。
　 フレッツ・ADSL接続（PPPoEクライアント機能）で、ISPから固定グローバルIPアドレスを8個取得している。
（固定グローバルIPアドレスは「xxx.xxx.xxx.104〜xxx.xxx.xxx.111」を例とします。）
　 NetGenesisのDHCPサーバーを利用する。
　 NetGenesisの複数固定IPアドレス変換（NAT/IPマスカレード）機能を使用し、かつNAT変換を使用してWWWサーバーをインターネットへ公開する。
　 WWWサーバーを運用するパソコンのIPアドレスを指定（固定）し、他のパソコンはNetGenesisのDHCPサーバーからIPアドレスを自動取得する。
（Windows 2000 ServerをWWWサーバーとします。）

NetGenesisのDHCPサーバーは、工場出荷値で最大64台（IPアドレス「192.168.0.2〜192.168.0.65」）のパソコン等へTCP/IP設定を行います。

WWWサーバーを運用するパソコンのIPアドレスを、NetGenesisのDHCPサーバーが付与する範囲外（IPアドレス「192.168.0.66〜192.168.0.254」）で、NAT変換対象となるように設定します。
　
  NetGenesisの設定
 　

設定内容
LANポートIPアドレス 192.168.0.1（工場出荷値・変更する必要無し）
DHCPサーバー
使用する。（工場出荷値・変更する必要無し）
DHCPサーバーの工場出荷値については こちら を参照して下さい。
（WWWブラウザの別ウィンドウが開きます。）
WANポート
・PPPoEクライアント機能を使用する・IPアドレス固定。
  （複数固定IPアドレス変換機能を使用。）
・WAN側 IPマスカレード変換用IPアドレス：xxx.xxx.xxx.110
・サブネットマスク（変換IPアドレス数）：255.255.255.248（/29・8個）
・LAN側 変換後の先頭IPアドレス：192.168.0.104
固定グローバル
IPアドレス		 IPアドレス変換方式 プライベートIPアドレス（※1）
xxx.xxx.xxx.104 （※2） - 192.168.0.104 （※2）
xxx.xxx.xxx.105 NAT（1対1） 192.168.0.105
xxx.xxx.xxx.106 NAT（1対1） 192.168.0.106
xxx.xxx.xxx.107 NAT（1対1） 192.168.0.107
xxx.xxx.xxx.108 NAT（1対1） 192.168.0.108
xxx.xxx.xxx.109 NAT（1対1） 192.168.0.109
xxx.xxx.xxx.110 （※4） IPマスカレード
（1対複数）		 192.168.0.110
xxx.xxx.xxx.111 （※3） - 192.168.0.111 （※3）
※1： 「LAN側 変換後の先頭IPアドレス」設定欄に設定したIPアドレスから、変換IPアドレス数（この例の場合は8個）のIPアドレスの中の一部がNAT変換されます。
　 なお、「LAN側 変換後の先頭IPアドレス」設定欄の最後の数値（この例の場合、「192.168.0.104」）は、変換IPアドレス数の倍数でなければなりません。
※2： 固定グローバルIPアドレスのうち、先頭（ネットワークアドレス）はIPアドレス変換の対象外となります。
　 固定グローバルIPアドレスの先頭に対応するプライベートIPアドレス（「LAN側 変換後の先頭IPアドレス」設定欄）は、IPマスカレード変換されます。
※3： 固定グローバルIPアドレスのうち、最後（ブロードキャストアドレス）はIPアドレス変換の対象外となります。
　 固定グローバルIPアドレスの最後に対応するプライベートIPアドレスは、IPマスカレード変換されます。
※4 プライベートIPアドレス「192.168.0.1〜192.168.0.104」、「192.168.0.110〜192.168.0.254」が、「xxx.xxx.xxx.110」（WAN側 IPマスカレード変換用IPアドレス）にIPマスカレード変換されます。
詳しくは 6-3 PPPoEクライアント・IPアドレス固定（1〜16個）の設定 を参照して下さい。

  パソコン1〜20のTCP/IP設定
  　

設定内容
IPアドレス
Windows 95/98/Me
　→ 「IPアドレスを自動的に取得」
Windows NT4.0
　→ 「DHCPサーバーからIPアドレスを取得する」
Windows 2000/XP
　→ 「IPアドレスを自動的に取得する」
「DNSサーバーのアドレスを自動的に取得する」
Mac OS
　→ 「DHCPサーバーを参照」

  NetGenesisのDHCPサーバーから自動取得する内容
 ・IPアドレス ： 192.168.0.2〜192.168.0.65の中の1つ。
 ・サブネットマスク ： 255.255.255.0
 ・ゲートウェイ ： 192.168.0.1
 ・DNSサーバー ： 192.168.0.1
サブネットマスク
ゲートウェイ
（デフォルトゲートウェイ）
（ルータアドレス）
DNSサーバー
（ネームサーバー）

  Windows 95/98/MeのTCP/IP設定画面例
　※ 「ゲートウェイ」や「DNS設定」には、何も設定しないで下さい。
  Mac OS 7.6.x〜9.2.2 のTCP/IP設定画面例

  パソコン30（WWWサーバー）のTCP/IP設定
  　

設定内容
IPアドレス
192.168.0.105
（NetGenesisのDHCPサーバーが付与する範囲外）
サブネットマスク 255.255.255.0
ゲートウェイ
（デフォルトゲートウェイ）
（ルータアドレス）
192.168.0.1
（NetGenesisのLANポートIPアドレス）
DNSサーバー
（ネームサーバー）
192.168.0.1
（NetGenesisのLANポートIPアドレス）

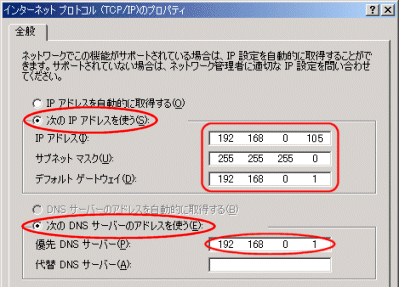

  Windows 2000 ServerのTCP/IP設定画面例

  NetGenesisの設定を行うにあたって
NetGenesisの設定は、NetGenesis内部のフラッシュROMに書き込まれます。
よって、LAN内の各パソコンでNetGenesisの設定を行う必要はありません。
LAN内の1台のパソコンからNetGenesisの設定を1度だけ行えば、各パソコンで共用することができます。

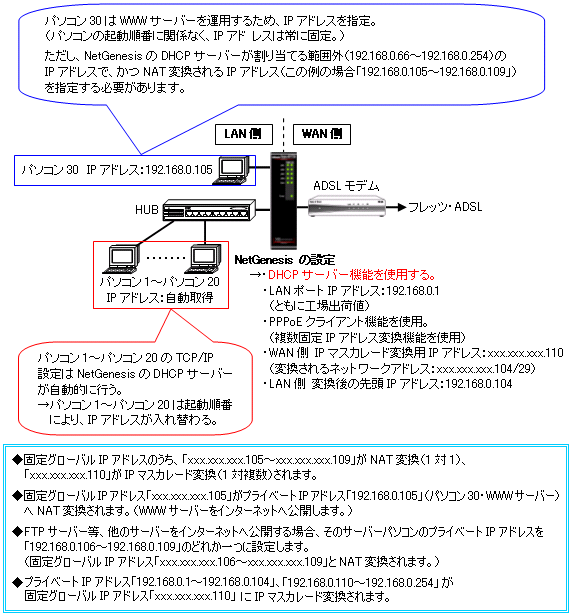

　イメージ図
LAN内の各パソコンで必須となるのは、TCP/IP設定とWWWブラウザやメールソフトウェア等の設定です。
　
2-8-2 IPアドレスを指定する例1（プライベートIPアドレス） へ戻る
