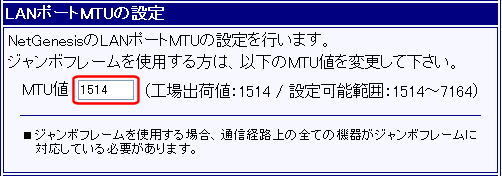

１１－２．LANポートMTUの設定

チェック！

ジャンボフレームを有効にする（使用する）場合、通信経路上の全ての機器がジャンボフレームに対応している必要があります。

ジャンボフレームは（パソコンとNetGenesis間が）1Gbps（1000Mbps）でリンクしている場合にのみ使用可能です。

MRU（Maximum Receive Unit：1回の受信で受け取ることができる最大データサイズ）は9600bytes固定です。

LANポートのMTUの設定と
HUBポート間の通信について

LANポートのMTUの設定（本設定）は、「NetGenesisのLANポート⇔LAN側パソコン間」のMTU値です。

NetGenesisのHUBポート間の通信については、MTU/MRU値ともに9600bytes固定となります。

以下を参考にして下さい。

〔1〕パソコン1（L1）－NetGenesis間（パソコン1とインターネット間を含む）
〔2〕パソコン2（L2）－NetGenesis間（パソコン2とインターネット間を含む）

→	本設定のMTU値が適用されます。（※1）

〔3〕パソコン1（L1）－パソコン2（L2）間（LAN内）

→	MTU/MRU値ともに9600bytesとなります。（※2）

※1：

パソコン1またはパソコン2から1514bytes以上のフレームがWAN側へ送信された場合、NetGenesisのWANポートの動作モードによって動作が異なります。

◆	NetGenesisのWANポートの動作モードがPPPoEクライアントの場合、NetGenesisがフレームを（PPPoEクライアントのMTU値以下のサイズへ）分割してWAN側へ送信します。
	（PPPoEクライアントのMTU値：工場出荷値 1454bytes）
◆	NetGenesisのWANポートの動作モードがPPPoEクライアント以外（ローカルルータ等）の場合、WANポートのMTU値によって動作が異なります。
	パソコン1またはパソコン2から送信されたフレームのサイズが、WANポートのMTU値よりも大きい場合、NetGenesisがフレームを（WANポートのMTU値以下のサイズへ）分割してWAN側へ送信します。
	（WANポートのMTU値：工場出荷値 1514bytes）

＊	WANポートのMTU設定についてはこちらを参照して下さい。

※2：

実際の通信のMTU/MRU値は、パソコン1・パソコン2の設定（ギガビット対応LANカードで設定可能なMTU値）に依存します。
