１０－１－１．設定例（IPマスカレードテーブル）

10-1-1.設定例（IPマスカレードテーブル）

IPマスカレードテーブルの設定例について説明します。

必要に応じて参照して下さい。

WWWサーバーをインターネット側へ公開する例

契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。

（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）

NetGenesisのLAN内のWWWサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

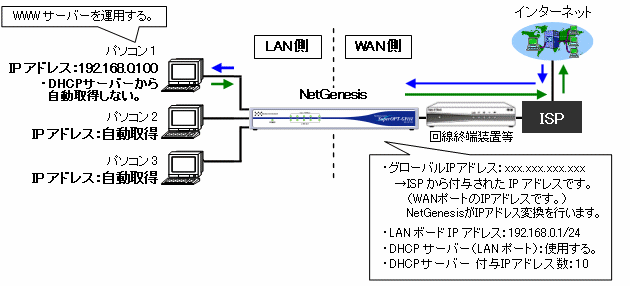

【構成例】

上記の構成例の場合、以下のように設定します。

登録するテーブル情報
プロトコル	TCP
開始ポート番号	www-http（ポート番号：80）
終了ポート番号	www-http（ポート番号：80）
変換IPアドレス（WWWサーバーを運用するパソコンのIPアドレス）	192.168.0.100

FTPサーバーをインターネット側へ公開する例

契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。

（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）

NetGenesisのLAN内のFTPサーバーをインターネット側へ公開する場合、あらかじめ契約しているISPへ確認して下さい。

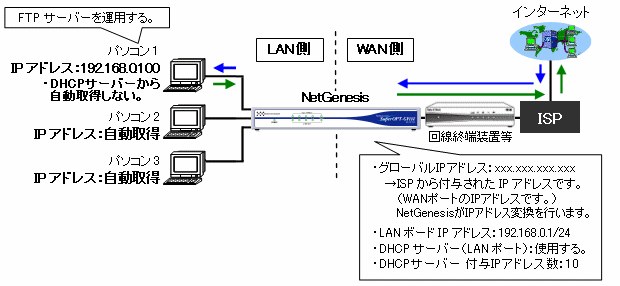

【構成例】

上記の構成例の場合、以下のように設定します。

登録するテーブル情報
プロトコル	TCP
開始ポート番号	ftp（ポート番号：21）
終了ポート番号	ftp（ポート番号：21）
変換IPアドレス（FTPサーバーを運用するパソコンのIPアドレス）	192.168.0.100

※	FTPデータセッション用のTCPポートは設定不要です。

ネットワークゲームを行う例

	契約しているISPによっては、IPマスカレードテーブルを設定しても動作しないソフトウェアがあります。
	（ISPから付与されたIPアドレスがグローバルIPアドレスでは無い場合や、セキュリティの問題によりISP側で遮断している場合等）
	NetGenesisのLAN内でネットワークゲームを行う場合、あらかじめ契約しているISPへ確認して下さい。

	全てのネットワークゲームにおいて本設定が必要なわけではありません。
	あらかじめNetGenesisに接続したパソコンでネットワークゲームの動作を確認し、正しく動作しない場合のみ本設定を行うことをお勧めします。

ネットワークゲームとIPマスカレードテーブル

IPマスカレードテーブルの設定を行うにあたり、使用するネットワークゲームの以下の情報が必要となります。

使用するプロトコル	TCPプロトコルかUDPプロトコルか等
ポート番号	プロトコルの使用するポート番号xxxx等

詳しくは、ネットワークゲームのマニュアル等を参照して下さい。

TCP、UDP、ICMP以外のプロトコルを使用するソフトウェアは、IPマスカレードテーブルを設定しても動作しません。

ネットワークゲームによっては、LAN内の複数台のパソコンで同時使用ができないものがあります。

あらかじめご了承下さい。

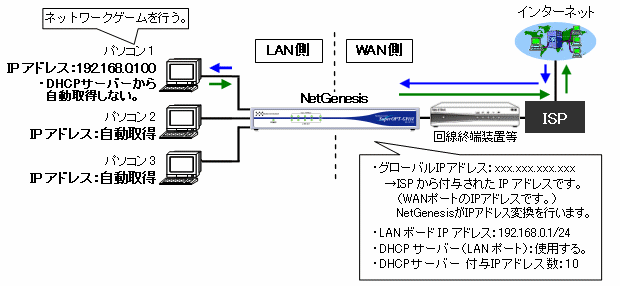

以下、ネットワークゲーム（TCP4000、UDP6112を使用）を行う際の構成例です。

上記の構成例の場合、以下のように設定します。

登録するテーブル情報1
プロトコル	TCP
開始ポート番号	4000
終了ポート番号	4000
変換IPアドレス（ゲームを行うパソコンのIPアドレス）	192.168.0.100

登録するテーブル情報2
プロトコル	UDP
開始ポート番号	6112
終了ポート番号	6119
変換IPアドレス（ゲームを行うパソコンのIPアドレス）	192.168.0.100
