各部の名称 各機器との接続

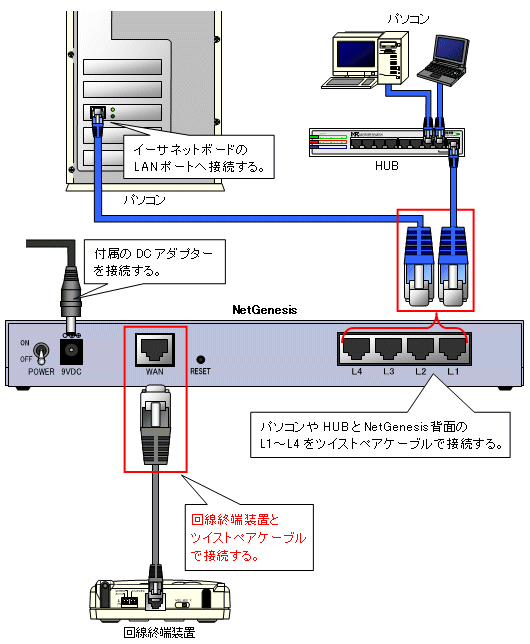

各部の名称 　 前面（モニタランプ） 　 　 POWER ： NetGenesisの電源がONのときに点灯します。 Giga/100Mbps ： 各ポートの通信速度を表します。 　 　 　オレンジで点灯 ： 1000Mbpsでリンク確立中 　グリーンで点灯 ： 100Mbpsでリンク確立中 消灯 ： 10Mbpsでリンク確立中 LINK/ACT ： 各ポートの通信状態を表します。 　 　 　点灯 ： リンク確立中 　点滅 ： 通信中 消灯 ： リンク未確立  チェック！ NetGenesisの電源投入時及び再起動時は、起動が完了するまでPOWERランプが約1分間点滅します。 POWERランプが点灯状態になると起動完了です。 　 　 　 背面（各コネクタ、RESETスイッチ） 　 L1〜L4 ： LANポート1〜4です。 → ツイストペアケーブルを使用して、パソコンのイーサネットボードや他のHUB等と接続します。 　＊ ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。 RESET ： NetGenesisの設定を工場出荷値に戻すためのボタンです。 → 細い棒等でRESETボタンを押したまま、電源をONにすることにより、NetGenesisの設定が工場出荷値に戻ります。 　＊ 電源をONにした後、RESETボタンを10秒以上押し続けて下さい。 WAN ： WANポートです。 → ツイストペアケーブルを使用して、ケーブルモデム・ADSLモデム・メディアコンバータ・ONU等（回線終端装置）と接続します。 （ローカルルータとして使用する場合、別ネットワークのHUB等のネットワーク機器と接続します。） 　＊1 ： ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。 　＊2 ： USBタイプの回線終端装置は接続できません。 9VDC ： 電源アダプター用コネクタです。 付属の専用電源アダプターを接続します。 POWER ： NetGenesisの電源をON/OFFするスイッチです。  チェック！ 電源アダプターを接続する際は、しっかり奥まで差し込んで下さい。 接触不良のまま使用すると、動作不良や故障の原因となります。 各機器との接続 　 以下のように NetGenesis と 各機器を接続して下さい。 　  ■ 1000Mbpsで通信を行う場合は、カテゴリ5eかカテゴリ6のツイストペアケーブルを使用して下さい。  ■ L1〜L4ポート、WANポートは、ツイストペアケーブルのストレート/クロスを自動的に判別・切り替えを行います。  ■ WANポートにUSBタイプの回線終端装置を接続することはできません。 　 NetGenesis のLANポートIPアドレスを変更する場合 −アンナンバード（unnumbered）機能を使用する場合等− NetGenesis のLANポートIPアドレスを工場出荷値（192.168.0.1/24）（※）から変更する場合（NetGenesisのLANポートIPアドレスを別ネットワークへ変更する場合）、必ず 既存のLANにNetGenesisを追加する手順 を参照して下さい。 ※「/24」は「255.255.255.0」に該当します。
