LANポート（スタティックルーティング設定）

LANポートのスタティックルーティング設定について説明します。
　
 チェック！
NetGenesisのLANポートと同一LAN内に他のルータやゲートウェイが存在しない場合、本設定は不要です。


スタティックルーティングの設定方法は以下の2通りがあります。
　
  LAN上のデフォルトゲートウェイを使用する
　 NetGenesisのLANポートと異なるネットワークアドレス宛のTCP/IPパケットを、全てゲートウェイに指定したIPアドレス（他のルータ等）宛に送ります。（※）
　
　※ 「LAN上のデフォルトゲートウェイを使用する」設定は、以下に該当する場合にのみ動作します。
　
 ・ WANポートの動作モードを「DHCPクライアント」に設定した場合。
　 ISP等のDHCPサーバーからIPアドレスの自動取得に失敗した場合、TCP/IPパケットを「LAN上のデフォルトゲートウェイを使用する」に設定したゲートウェイ（IPアドレス）宛に送ります。
 ・ WANポートの動作モードを「PPPoEクライアント」に設定し、かつPPPoE ポートにルーティングテーブルのみを設定した場合。
　 ［PPPoEポート１（または２）をデフォルトゲートウェイに設定する］のチェックを外した状態です。
 ・ WANポートの動作モードを「ローカルルータ」に設定し、かつWANポートにルーティングテーブルのみを設定した場合。
　 「WANポートのスタティックルーティング設定」の［WANポートをデフォルトゲートウェイに設定する］のチェックを外した状態です。
 ・ WANポート、PPPoEポート、どちらもデフォルトゲートウェイに設定しない場合。
　 ［WANポートをデフォルトゲートウェイに設定する］、［PPPoEポート1（または２）をデフォルトゲートウェイに設定する］ 、全てのチェックを外した状態です。
　
  LANポートにルーティングテーブルを設定する
　 特定のネットワークアドレス宛のTCP/IPパケットを、ゲートウェイに指定したIPアドレス（他のルータ）宛に送ります。
　
 メ モ
デフォルトゲートウェイとルーティングテーブルを併用することも可能です。
その場合、ルーティングテーブルが優先されます。
　
RIP機能について
他のルータの中にRIP対応のルータがある場合、NetGenesisのRIP機能（※）を使用することが可能です。
RIP機能の設定については 13-3.RIP設定 を参照して下さい。
　※ WAN側へのRIP広告動作が有効となる動作モードは「ローカルルータ」のみです。
　 （他の動作モードの場合、動作保証外となります。）
　
13-1.スタティックルーティング設定 へ戻る
LAN上のデフォルトゲートウェイを使用する

「LAN上のデフォルトゲートウェイを使用する」設定について説明します。

以下の手順で設定を行って下さい。
　
 メ モ
実際に設定する際は、既存のLANやISPからの情報等に合わせて設定して下さい
  1. 「LANポートのスタティックルーティング設定」の中の、［LAN上のデフォルトゲートウェイを使用する］にチェックを入れて下さい。

    　
  2. ［ゲートウェイ］欄に、ゲートウェイのIPアドレス（他のルータのIPアドレス）を入力して下さい。

    　
  3. メトリック（ルーティングの優先順位）の設定を行います。
      LAN内にルータがNetGenesis 1台のみの場合
    そのまま変更せず「1」で使用して下さい。
      LAN内に他のルータがある場合（RIP機能と併用）
     ・ NetGenesisを最優先にする場合、そのまま変更せず「1」で使用して下さい。
     ・ 他のルータ等を優先させる場合、環境に応じてメトリック値を選択して下さい。
    　※RIP機能については 13-3.RIP設定 を参照して下さい。
以上で「LAN上のデフォルトゲートウェイを使用する」の設定は完了です。 　


　
　
全ての設定が完了した場合は、
左のメニューの  設定の更新  をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
LANポート（スタティックルーティング設定） へ戻る
LANポートにルーティングテーブルを設定する

以下の構成例を元に「LANポートにルーティングテーブルを設定する」設定について説明します。

　

※本社・支社のLANともにサブネット「/24（255.255.255.0）」の例です。

本社LANのNetGenesisの設定
（ルーティングテーブルの設定・LANポート）
IPアドレス/サブネット 192.168.1.0/24
ゲートウェイ 192.168.0.200
メトリック 1


上記構成例の場合、NetGenesisが設置されている本社LANでは、以下のようにTCP/IPパケットが送られます。
　 NetGenesisと同じネットワークアドレス宛のTCP/IPパケット
（IPアドレス「192.168.0.1〜255」宛のTCP/IPパケット。）
　 そのまま本社LANへ送られます。
　 IPアドレス「192.168.1.1〜192.168.1.255」宛のTCP/IPパケット
（支社LAN宛のTCP/IPパケット）
　 本社LANのルータ（IPアドレス「192.168.0.200」）を経由して、支社LANへ送られます。
　 上記以外の宛先へのTCP/IPパケット
NetGenesisのWANポートを経由してインターネットへ送られます。
 メ モ
実際に設定する際は、既存のLAN等に合わせて設定して下さい。


以下の手順で設定を行って下さい。
　
 メ モ
登録可能なルーティング情報（テーブル）数は最大16個です。
  1. 「LANポート ルーティングテーブル 登録リスト」の［メトリック］欄右下の［編集］ボタンをクリックして下さい。
    「LANポート ルーティングテーブル リスト追加・編集」画面が表示されます。

    　
  2. 宛先のネットワークを［IPアドレス/サブネット］（※）欄に入力して下さい。
    　※ サブネットが「***.***.***.***」の形式で指定された場合、付録・IPアドレス範囲（IPアドレス/サブネット） 早見表 を参考にして下さい。
    　 （WWWブラウザの別ウィンドウが開きます。）
    　
  3. ［ゲートウェイ］欄に、ゲートウェイのIPアドレス（他のルータのIPアドレス等）を入力して下さい。

    　
  4. メトリック（ルーティングの優先順位）の設定を行います。
      ［ゲートウェイ］に設定したルータ以外、ルーティング先がない場合
    そのまま変更せず「1」で使用して下さい。
      ［ゲートウェイ］に設定したルータ以外にも、ルーティング先がある場合（RIP機能と併用）
     ・ ［ゲートウェイ］に設定したルータを最優先にする場合、そのまま変更せず「1」で使用して下さい。
     ・ 他のルータ等を優先させる場合、環境に応じてメトリック値を選択して下さい。
    　※RIP機能については 13-3.RIP設定 を参照して下さい。

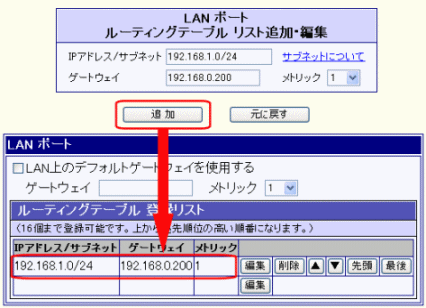

  5. ［追加］ボタンをクリックして下さい。
    入力したルーティングテーブル情報が登録リストに追加されます。

    　
     チェック！
    		登録リストの順番が、そのまま処理の「優先順位」になります。
    「追加したエントリが最後尾にある＝一番最後に処理される」ということになりますので、必要に応じて追加したエントリを移動して下さい。
  エントリ右横のボタンについて
　 既存のエントリを編集（修正）、移動する際に使用します。
　
　 操作方法については 登録リストを有する画面に表示されるボタン （3-3.設定画面内のボタンの意味） を参照して下さい。

以上で「LANポートにルーティングテーブルを設定する」の設定は完了です。 　

画面下の［設定］ボタンをクリックして下さい。


　
　
全ての設定が完了した場合は、
左のメニューの  設定の更新  をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
