13-3.RIP設定

RIP設定について説明します。

RIPとは「通信経路の情報を伝送するルータ間プロトコル（通信規約）」のことをいいます。

NetGenesisと他のRIP対応機器との間でRIPを使用することにより、ルーティングの設定が自動的に行われるようになります。

はじめに
 ■ RIPの設定を行うためには、ネットワークに関する知識が必要です。
　 設定を行う場合は、ネットワーク全体の構成を明確化し、LAN管理者等と相談の上で設定して下さい。
 ■ RIP情報の更新間隔は30秒（固定）です。
　
　
　
以下の内容を参照して下さい。
　動作内容
　RIP1の設定
　RIP2の設定
　RIP1/RIP2共通設定
　
13.ルーティングの設定 へ戻る
動作内容

NetGenesisのRIPの動作内容について説明します。
　
  RIP1とRIP2の違い
　 RIP1とRIP2の違いについて説明します。
　 RIP2はRIP1の上位互換で、RIP1に対して以下の機能が追加されています。
　
  サブネットマスク情報の広告
　 RIP1の場合、サブネットマスク情報を広告しませんので、サブネットマスクによって分けられたネットワークについては、正しくルーティングの制御を行うことができません。
 （サブネットマスク情報を受け付けることもできません。）
　 【 RIP1 】

ネットワーク1
RIP1の場合、ネットワーク1とネットワーク2を同一ネットワークとして認識してしまう。
正しくルーティングの制御を行うことができない。
　・ サブネットマスク情報を広告しないため。
IPアドレス：192.168.0.0
サブネット：/25（255.255.255.128）

ネットワーク2
IPアドレス：192.168.0.128
サブネット：/25（255.255.255.128）
　 これに対し、RIP2はサブネットマスク情報を広告する・受け付けることが可能なため、サブネットマスクによって分けられたネットワークにおいても、正しくルーティングの制御を行うことができます。
　 【 RIP2 】

ネットワーク1
RIP2の場合、ネットワーク1とネットワーク2を
別ネットワークとして認識可能。
正しくルーティングの制御を行うことが可能。
　・ サブネットマスク情報を広告するため。
IPアドレス：192.168.0.0
サブネット：/25（255.255.255.128）

ネットワーク2
IPアドレス：192.168.0.128
サブネット：/25（255.255.255.128）
　
  RIPルータ間の認証機能
　 RIP2では、RIP2ルータ間でパスワードによる認証を行うことが可能です。
　 認証機能を使用した場合、同一パスワードのRIP2ルータからのRIP広告のみを受け付けます。
　 RIP1ルータ、及び異なるパスワード、または認証なしのRIP2ルータからのRIP広告は受け付けません。
  RIPの制限とWAN側へのRIP広告動作
　 RIPの制限とWANポート側へのRIP広告動作について説明します。
　
  RIPの制限
  RIP広告が届くルータのホップ数（段数、ネットワークの数）は15段（メトリック15）までです。
  16段目以降にはRIP広告は届きません。
ネットワーク1 0段目（メトリック0）
IPアドレス：192.168.0.0
サブネット：/24（255.255.255.0）
ネットワーク2 1段目（メトリック1）
IPアドレス：192.168.1.0
サブネット：/24（255.255.255.0）
ネットワーク3 2段目（メトリック2）
IPアドレス：192.168.2.0
サブネット：/24（255.255.255.0）
ネットワーク4 3段目（メトリック3）
IPアドレス：192.168.3.0
サブネット：/24（255.255.255.0）
・
・
・
・
・		 　
ネットワーク16 15段目（メトリック15）

RIP広告が届くのはここまで
IPアドレス：192.168.15.0
サブネット：/24（255.255.255.0）
ネットワーク17 以降、RIP広告は届きません
IPアドレス：192.168.16.0
サブネット：/24（255.255.255.0）
　
  WAN側へのRIP広告動作について
　 動作モードによって、WAN側へのRIP広告動作は異なります。
　 WAN側へのRIP広告動作が有効となる動作モードは「ローカルルータ」のみです。
　 （他の動作モードの場合、動作保証外となります。）
　
13-3.RIP設定 へ戻る
RIP1の設定

RIP1の設定について説明します。
　
 チェック！
RIP1ではサブネット情報を広告しません。（受け付けることもできません。）
よって、サブネットによって分けられたネットワークについては、正しくルーティングの制御を行うことができませんので、注意して下さい

以下の手順で設定を行って下さい。
  1. 設定画面のメニューの「ルーティングの設定」の中の、［RIP設定］をクリックして下さい。


  2. ［RIP機能を使用する］にチェックを入れ、［RIP1を使用する］を選択して下さい。


  3. RIP1のルーティングの決定方法（RIP1 詳細設定）を選択します。
    既存の環境に合わせ、以下の4つの中から1つ選択して下さい。

    　
      受け取ったRIP広告情報の基本ネットワークマスク（クラスA/B/C）のみでルーティングを決定する
    　 受け取ったRIP広告情報内のIPアドレス（宛先アドレスまたはホストアドレス）を決定する際に、以下の処理を行います。
    　 （この処理により、NetGenesisに登録されるルーティングテーブル、及びNetGenesisが送るRIP1広告情報が決定されます。）
    　
    　
      受け取ったRIP広告情報の基本ネットワークマスク（クラスA/B/C）を優先してルーティングを決定する
    　 受け取ったRIP広告情報内のIPアドレス（宛先アドレスまたはホストアドレス）を決定する際に、以下の処理を行います。
    　 （この処理により、NetGenesisに登録されるルーティングテーブル、及びNetGenesisが送るRIP1広告情報が決定されます。）
    　
    　
      RIP広告情報を受け取ったインタフェース（WANポートまたはLANポート）のサブネットマスクのみでルーティングを決定する
    　 受け取ったRIP広告情報内のIPアドレス（宛先アドレスまたはホストアドレス）を決定する際に、以下の処理を行います。
    　 （この処理により、NetGenesisに登録されるルーティングテーブル、及びNetGenesisが送るRIP1広告情報が決定されます。）
    　
    　
      RIP広告情報を受け取ったインタフェース（WANポートまたはLANポート）のサブネットマスクを優先してルーティングを決定する
    　 受け取ったRIP広告情報内のIPアドレス（宛先アドレスまたはホストアドレス）を決定する際に、以下の処理を行います。
    　 （この処理により、NetGenesisに登録されるルーティングテーブル、及びNetGenesisが送るRIP1広告情報が決定されます。）
    　
    　
  4. RIP信用ルータの設定を行う場合は RIP1/RIP2共通設定 へ進んで下さい。
    RIP信用ルータの設定を行わない場合、設定は完了です。
    ［設定］ボタンをクリックして下さい。

以上でRIP1の設定は完了です。
　
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
13-3.RIP設定 へ戻る
RIP2の設定

RIP2の設定について説明します。

以下の手順で設定を行って下さい。
  1. 設定画面のメニューの「ルーティングの設定」の中の、［RIP設定］をクリックして下さい。

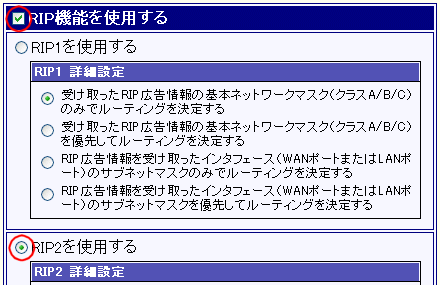

  2. ［RIP機能を使用する］にチェックを入れ、［RIP2を使用する］を選択して下さい。

    　
  3. RIP2の場合、RIP2ルータ間でパスワードによる認証を行うことにより、一部のRIP2ルータとのみ、RIP広告をやりとりすることができます。
    パスワードを設定する場合は、［RIP2 詳細設定］の中の［認証機能を使用する］にチェックを入れ、［パスワード］、及び［パスワード再入力］欄にパスワードを半角英数字で入力して下さい。
    （最大16文字まで入力可能。）

    　
     チェック！
    		・ 他のルータに設定されているパスワードと同じパスワードを入力して下さい。
    パスワードを間違えた場合、パスワードが設定されているルータからのRIP広告を受け付けなくなりますので、注意して下さい。
    ・ パスワードを設定した場合、RIP1ルータ、及び、異なるパスワード、または認証なしのRIP2ルータからのRIP広告を、受け付けなくなりますので注意して下さい。
    　
    備　考
     ■ ［パスワード］及び［パスワード再入力］欄の表示について
    　 一度本画面を閉じた後に再度開くと、［パスワード］及び［パスワード再入力］欄は、実際に入力したパスワードの文字数に関係なく「・」もしくは「*」が表示されます。
    　
  4. RIP信用ルータの設定を行う場合は RIP1/RIP2共通設定 へ進んで下さい。
    RIP信用ルータの設定を行わない場合、設定は完了です。
    ［設定］ボタンをクリックして下さい。

以上でRIP2設定は完了です。
　
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
13-3.RIP設定 へ戻る
RIP1/RIP2共通設定

RIP1/RIP2共通設定について説明します。

RIP1/RIP2共通設定には、以下の2つの設定項目があります。
　回線切断時の設定
　RIP信用ルータの設定
　
  回線切断時の設定
　
回線切断時の設定について説明します。
　
「PPPoEクライアント接続」使用時、回線切断が発生した際に、LAN側へRIPで広告するか否かを選択します。
　
  LAN側へRIPで広告する
　 回線が切断されても、LAN側へRIPで広告し続けます。
　
　＊ このときにLAN側へRIPで広告する内容は、PPPoEポートのスタティックルーティング情報です。
　
  LAN側へRIPで広告しない
　 回線が切断されても、LAN側へRIPで広告しません。
　
　

RIP1/RIP2共通設定 へ戻る
  RIP信用ルータの設定
　
RIP信用ルータの設定について説明します。
　

 メ モ
登録可能なRIP信用ルータ数は最大8個です。
　
ここで登録したルータからのRIP広告（更新）情報を、NetGenesisが受け入れるか・受け入れないかを設定します。
　
以下の手順で設定を行って下さい。
　
  1. ［RIP信用ルータを設定する］にチェックを入れて下さい。

    　
  2. ［登録したルータからの更新情報を受け入れる］か、［登録したルータの更新情報を受け入れない］のどちらかを選択して下さい。

    　
  3. 登録リスト ［ルータIPアドレス］欄右下の［編集］ボタンをクリックして下さい。
    「RIP信用ルータ リスト追加・編集」画面が表示されます。

    　
  4. ［ルータIPアドレス］欄に、登録するRIP信用ルータのIPアドレスを入力して下さい。

    　
  5. ［追加］ボタンをクリックして下さい。
    入力した［ルータIPアドレス］が登録リストに追加されます。

    　
     チェック！
    		登録リストの順番が、そのまま処理の「優先順位」になります。
    「追加したエントリが最後尾にある＝一番最後に処理される」ということになりますので、必要に応じて追加したエントリを移動して下さい。
　 以上でRIP信用ルータ（1エントリ）の登録は完了です。
　
　
  エントリ右横のボタンについて
　 既存のエントリを編集（修正）、移動する際に使用します。
　
　 操作方法については 登録リストを有する画面に表示されるボタン （3-3.設定画面内のボタンの意味） を参照して下さい。
　 RIP1/RIP2共通設定 へ戻る

RIP1/RIP2共通設定が完了しましたら、［設定］ボタンをクリックして下さい。


　
　
全ての設定が完了した場合は、
左のメニューの   設定の更新   をクリックして下さい。
　 "設定の更新" と "NetGenesisの再起動" を行って下さい。
　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。
　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
　
