15-6．ポート設定

HUBポートとWANポートのハードウェア設定（PHY制御）について説明します。

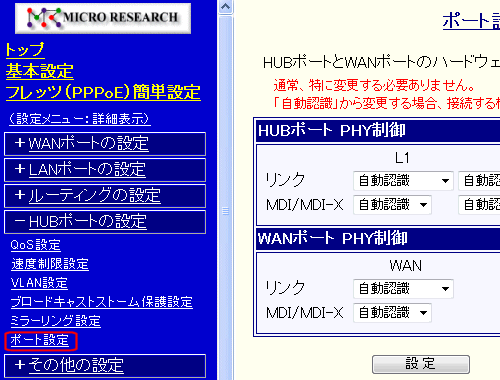

メニューの「HUBポートの設定」の中の［ポート設定］をクリックして下さい。

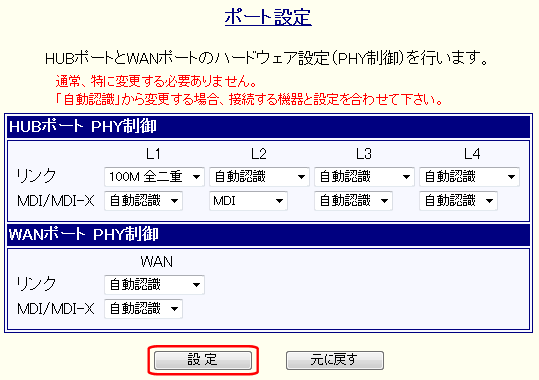

「ポート設定」画面が開きます。

HUBポートの各ポート（L1～L4）とWANポートのリンクとMDI/MDI-X（クロス・ストレート）を、それぞれ個別に設定することが可能です。

工場出荷値はリンク、MDI/MDI-Xともに全て「自動認識」（Auto）になっています。

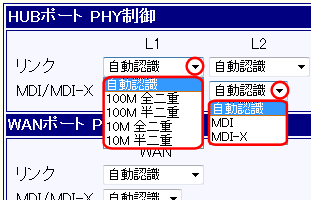

設定を変更する場合は、［▼］をクリックしてリンクやMDI/MDI-Xを選択して下さい。

－設定を変更する際の注意－

「自動認識」から変更する場合、接続する機器と設定を合わせて下さい。

　リンク設定の例）

・HUBポート L1 リンク設定	：100M 全二重
・L1に接続した端末（PC等のLANアダプタ）のリンク設定	：100M 全二重

　　　⇒

問題なし。

・HUBポート L1 リンク設定	：100M 全二重
・L1に接続した端末（PC等のLANアダプタ）のリンク設定	：100M 半二重

⇒	問題あり。
	〔接続する機器と設定が合っていない〕
	パケットロスやデータ再送等が発生する可能性があります。（速度低下の原因となります。）

・WANポートリンク設定	：100M 全二重
・L回線終端装置（ONU）リンク設定	：Auto（自動認識）

⇒	問題発生の可能性あり。
	回線終端装置（ONU）が「100M 半二重」でリンクする可能性があります。
	「100M 半二重」でリンクした場合、パケットロスやデータ再送等が発生する可能性があります。（速度低下の原因となります。）

設定が完了した後、［設定］ボタンをクリックして下さい。

全ての設定が完了した場合は、
左のメニューの	設定の更新	をクリックして下さい。

"設定の更新" と "NetGenesisの再起動" を行って下さい。

（NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。）

引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。
