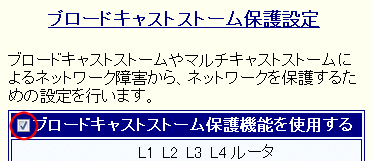

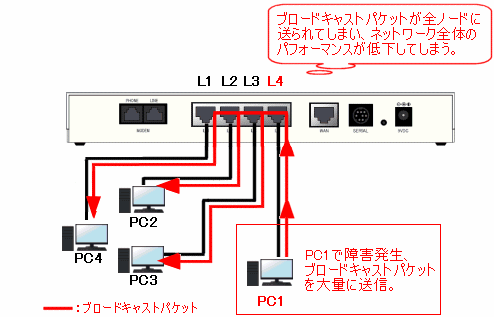

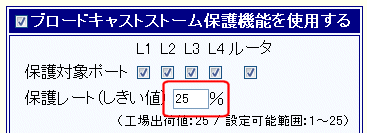

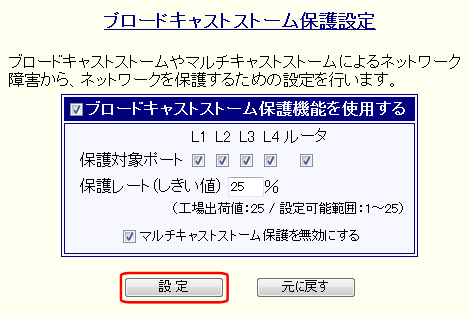

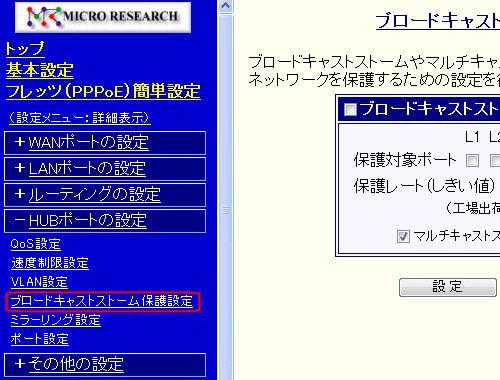

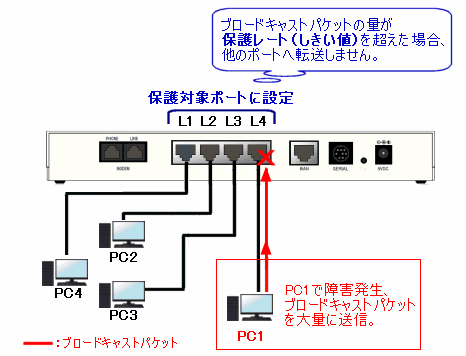

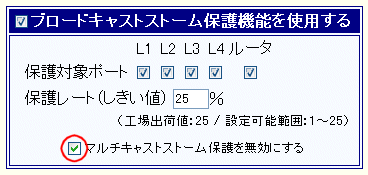

15-4.ブロードキャストストーム保護設定 ブロードキャストストームやマルチキャストストームによるネットワーク障害から、ネットワークを保護するための設定について説明します。 　 ブロードキャスト ： 同一ネットワーク内の全ノード（PCやHUB等の機器）を対象とした一斉同報通信です。 　 マルチキャスト ： あらかじめ決められた複数のノードを対象とした通信です。 ネットワーク内の機器の障害等によってブロードキャストパケットが大量に送信された場合（ブロードキャストストーム）、ネットワーク全体のパフォーマンスが低下したり通信エラーが発生する等、ネットワーク障害が発生します。 ブロードキャストストーム発生時の例）   このような場合、ブロードキャストストーム保護設定を行うことにより、ブロードキャストストームによるネットワーク障害からネットワークを保護することが可能です。 ブロードキャストストーム保護設定時の例） 上記の例を元に、設定方法について説明します。 メニューの「HUBポートの設定」の中の［ブロードキャストストーム保護設定］をクリックして下さい。 「ブロードキャストストーム保護設定」画面が開きます。 　 ［ブロードキャストストーム保護機能を使用する］にチェックを入れて下さい。 　 保護対象ポート（監視するポート）を指定して下さい。 （複数指定することが可能です。） 　  L1〜L4 ： HUBの各ポートです。 　  ルータ ： NetGenesis内部のLANポートです。 　 　 　 各ポートの（NetGenesis内部の）位置関係は以下のようになっています。 　 　 　 　端末− 各ポートの位置関係（略図） HUBポート （L1〜L4） ルータポート （LANポート） <ルータ処理> WANポート −インターネット 　 　 　 例えば、NetGenesisのLAN内（HUBポート側）からインターネット接続を行う場合、L1〜L4からルータポート（LANポート）を経由し、内部でルータ処理が行われた後にWANポートへ出力されます。 　 保護対象レート（しきい値）を指定して下さい。 設定可能な値は「1〜25」（単位：％）です。 保護対象ポートが受信したパケットのうち、ブロードキャストパケットの量が保護対象レートの値を超えた場合、ブロードキャストパケットを他へ転送しません。 　例） 保護対象レート（しきい値）：25 　 保護対象ポートから出力されるパケットのうち、ブロードキャストパケットが25％を超えた場合、ブロードキャストパケットを他のポート（保護対象ポート）へ転送しません。 　 マルチキャストストーム保護を行う場合、［マルチキャストストーム保護を無効にする］のチェックを外して下さい。 設定が完了した後、［設定］ボタンをクリックして下さい。 　 全ての設定が完了した場合は、 左のメニューの   設定の更新   をクリックして下さい。 　 "設定の更新" と "NetGenesisの再起動" を行って下さい。 　 詳しくは 3-4.設定の終了（更新・再起動） を参照して下さい。 　 （NetGenesisの再起動中を行うと（NetGenesisの）HUBがリセットされ、一度リンクが切れます。） 　 引き続き設定を行う場合は、左のメニューをクリックし、必要な設定を行って下さい。 15.HUBポートの設定 へ戻る
