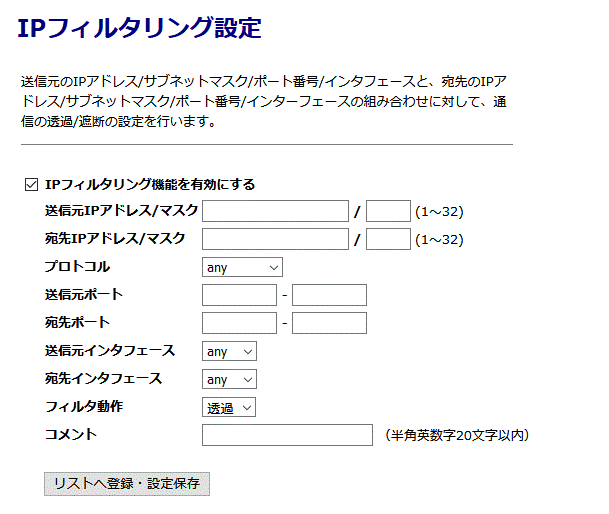

IPフィルタリング機能を有効にする（チェックボックス） |
| |
IPフィルタリング機能を有効にする場合、チェックを入れて下さい。
チェックを外した場合、登録リストに関係無く全て透過します。
|
|
| |
送信元IPアドレス/マスク |
| |
送信元のIPアドレスとサブネットマスクを入力して下さい。
指定しない（any）場合は空欄にして下さい。
|
|
| |
宛先IPアドレス/マスク |
| |
宛先のIPアドレスとサブネットマスクを入力して下さい。
指定しない（any）場合は空欄にして下さい。
|
|
| |
プロトコル |
| |
対象とするプロトコルを選択して下さい。
|
| any |
： |
全てのプロトコルを対象とします。 |
| TCP+UDP |
： |
TCP、UDPプロトコル両方を対象とします。 |
| TCP |
： |
TCPプロトコルを対象とします。 |
| UDP |
： |
UDPプロトコルを対象とします。 |
| ICMP |
： |
ICMP（PING）プロトコルを対象とします。 |
|
|
| |
送信元ポート |
| |
送信元のポート番号を入力して下さい。（範囲設定可）
単一ポートを対象とする場合は、左右両方の入力欄に同じ番号を入力して下さい。
ポート番号を指定しない（any）場合は、空欄にして下さい。
|
|
| |
宛先ポート |
| |
宛先のポート番号を入力して下さい。（範囲設定可）
単一ポートを対象とする場合は、左右両方の入力欄に同じ番号を入力して下さい。
ポート番号を指定しない（any）場合は、空欄にして下さい。
|
|
| |
送信元インターフェース、宛先インターフェース |
| |
対象とする通信の方向を選択して下さい。
|
| any |
： |
WANポート、LANポート両方を対象とします。（自機は含まれません。） |
| WAN |
： |
WANポートを対象とします。 |
| LAN |
： |
LANポートを対象とします。 |
| 自機 |
： |
MR-GM2への通信を対象とします。（宛先インターフェースにのみ表示） |
|
送信元インターフェース：LAN 宛先インターフェース：WAN とした場合、LAN→WAN方向
送信元インターフェース：WAN 宛先インターフェース：LAN とした場合、WAN→LAN方向
となります。
|
|
IPフィルタリングの対象となるのは、LAN→WAN、WAN→LAN、LAN→自機、WAN→自機方向のみです。
LAN→LAN方向を設定する事はできません。
|
|
|
|
|
| |
フィルタ動作 |
| |
登録するフィルタの動作を選択して下さい。
|
| 透過 |
： |
登録する通信を透過します。 |
| 遮断 |
： |
登録する通信を遮断します。 |
|
|
| |
コメント |
| |
登録する設定内容が判別しやすいように、コメントを入力して下さい。 |
|
| |
リストへ登録・設定保存（ボタン） |
| |
設定内容をIPフィルタリング登録リストに追加します。
設定は即動作に反映されます。 |
| |
|
| |
 |
| |
|
|
| 送信元IPアドレス、宛先IPアドレス、及び送信元ポート番号、宛先ポート番号の両方を設定した場合は「AND条件」となります。 |
|
|
|
| |
|
|

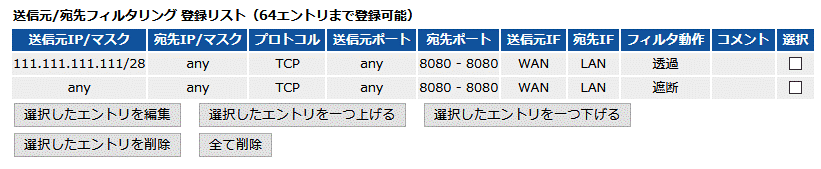

| 登録リストの順番が、そのまま処理の「優先順位」になります。 |
|
|
|
|
| |
選択したエントリを編集（ボタン） |
| |
登録リストの「選択」にチェックを入れたものを編集します。 |
|
| |
選択したエントリを一つ上げる（ボタン） |
| |
登録リストの「選択」にチェックを入れたものを一つ上に移動します。
設定は即動作に反映されます。 |
|
| |
選択したエントリを一つ下げる（ボタン） |
| |
登録リストの「選択」にチェックを入れたものを一つ上に移動します。
設定は即動作に反映されます。 |
| |
|
|
| |
選択したエントリを削除（ボタン） |
| |
登録リストの「選択」にチェックを入れたものを削除します。
設定は即動作に反映されます。 |
|
| |
全て削除（ボタン） |
| |
登録リストの内容全てが削除します。
設定は即動作に反映されます。 |
